Daisy chain vs DMX-splitter – vad ska du välja i din setup?

DMX är utformat som ett linjebaserat system, men i takt med att riggarna växer ökar kraven på signalstrukturen. I mindre produktioner är enkelhet ofta en fördel. I större produktioner blir robusthet och felisolering avgörande.

Förståelsen av skillnaden mellan kedjestruktur och splitterstruktur är central för stabil ljusstyrning.

Båda metoderna används professionellt

Daisy chain är den ursprungliga DMX-topologin och fungerar fortfarande bra i mindre och medelstora riggar. Splitters är däremot standard i teaterinstallationer, turnéproduktioner och större event, där driftsäkerhet prioriteras högt.

Valet beror på komplexitet och riskbenägenhet.

Fördelar – Vad rätt struktur ger

En korrekt vald signalstruktur minskar risken för signalbortfall, gör felsökning enklare och ger en mer överskådlig kabeldragning.

I små riggar kan färre komponenter ge snabbare uppsättning. I större riggar kan segmentering via splitter förhindra att ett enda fel påverkar hela systemet.

Funktioner – Vad är en daisy chain

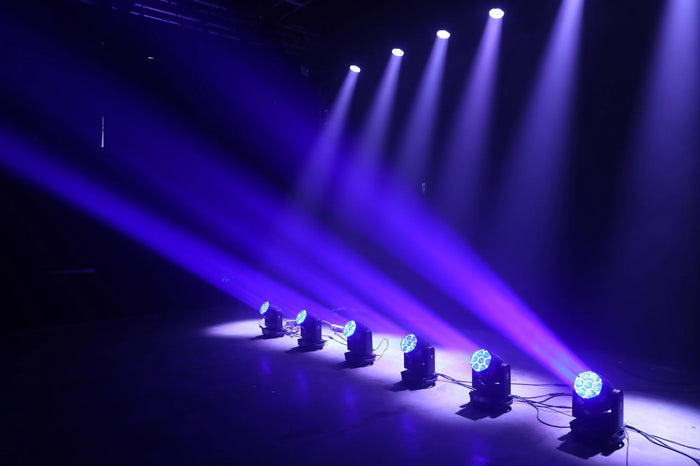

En daisy chain är standardmetoden som DMX ursprungligen är designat för att fungera med. Signalen skickas från controller till första lampan, vidare till nästa och fortsätter genom hela kedjan fram till sista armaturen.

Varje lampa har ett DMX input och ett DMX output. Output skickar signalen vidare till nästa enhet.

Fördelen är enkelhet. Inga extra boxar behövs, färre komponenter och uppsättningen är snabb och kostnadseffektiv. I mindre riggar med få lampor fungerar detta ofta utan problem.

Nackdelarna uppstår när kedjan blir lång eller komplex. Om en lampa tappar ström eller en kabel dras ur tappar alla efterföljande lampor signal. Långa kedjor kan också leda till signalförsämring, särskilt utan korrekt terminering. Felsökning kan bli tidskrävande, eftersom hela kedjan måste gås igenom.

Vad är en DMX-splitter

En DMX-splitter tar emot en inkommande DMX-signal och genererar flera oberoende utgångar. I stället för en lång kedja kan signalen delas upp i separata grenar.

Signalen regenereras och isoleras elektriskt på varje utgång. Det innebär att signalen inte bara kopieras, utan återskapas med korrekt nivå och impedans.

Om det uppstår fel i en gren påverkar det inte de övriga. Detta ökar stabiliteten avsevärt i större system.

Nackdelarna är främst praktiska. Splitters är extra utrustning, kräver ström och medför högre kostnad samt något längre uppsättningstid. I små setups kan det därför vara onödigt.

Så fungerar det i praktiken – När ska du välja vad

Daisy chain räcker ofta när det är få lampor, korta kabelsträckor och begränsad komplexitet. I mobila DJ-setups, mindre scener och testuppställningar är det vanligtvis den mest effektiva lösningen.

En splitter är däremot relevant när kedjan blir lång, när armaturer är placerade i olika riktningar, eller när moving heads och andra komplexa enheter används. I produktioner där driftstopp inte är acceptabla minskar splitters risken för totalt systemfel.

I praktiken väljer många tekniker att introducera splitter så snart setupen överstiger ett mindre antal armaturer eller täcker en större fysisk yta.

Den professionella metoden – Kombination

I medelstora och större produktioner används ofta en kombination. Controllern ansluts till en splitter, och varje splitterutgång matar en kort daisy chain i en specifik zon.

Denna struktur kombinerar fördelarna med båda metoderna. Huvudsignalen är stabil och uppdelad i isolerade grenar, samtidigt som varje zon hålls enkel och överskådlig. Det minskar kabeltrassel och gör felsökning mer systematisk.

Case – Praktisk skillnad i stabilitet

I en medelstor eventuppställning kopplades alla armaturer först i en lång kedja. Sporadiska signalproblem uppstod i de sista enheterna. Efter uppdelning via en splitter i tre kortare grenar försvann instabiliteten och systemet blev enklare att felsöka.

Förändringen låg inte i controller eller armaturer, utan i signalstrukturen.

Uppmaning till handling

Bedöm alltid storlek, fysisk layout och krav på driftsäkerhet innan du väljer signalstruktur. Om showen är kritisk, eller installationen är omfattande, bör en splitter ingå i planeringen från start.

Strukturen bör utformas medvetet – inte uppstå av en slump.
