Intro – vad är DMX Terminator

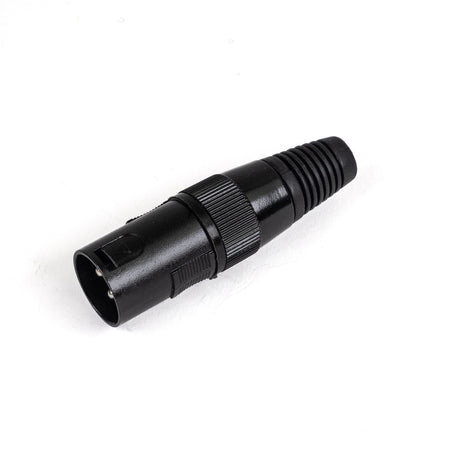

En DMX terminator är en liten men mycket viktig komponent i ett DMX-baserat ljussystem. Den ser ut som en vanlig XLR-kontakt, men inuti sitter ett motstånd som avslutar DMX-linjen elektriskt. Syftet är att ge en stabil och störningsfri DMX-signal, särskilt när du har längre DMX-kablar eller många armaturer i kedja. Utan korrekt terminering kan signalen reflekteras tillbaka i kabeln, vilket i praktiken kan leda till fladdrande lampor, slumpmässiga DMX-värden och en opålitlig ljusshow.
DMX används för att styra scenljus, moving heads, dimmers, LED-fixtures och annan scenutrustning i allt från små mobila DJ-riggar till stora teater- och konsertanläggningar. En DMX terminator är den plug som sitter i sista DMX-uttaget i kedjan, och som genom ett inbyggt motstånd (ofta runt 120 ohm) ser till att DMX-signalen ”dör ut” kontrollerat i slutet av linjen. Trots att det är en passiv komponent kan den vara avgörande för en stabil och professionell installation.
Hos SoundStoreXL hittar du DMX terminator i varianter som DMX terminator 3 pin och DMX terminator 5 pin, utformade för att matcha de vanligaste DMX-standarderna i både enklare och mer avancerade system. Sortimentet är framtidssäkert inriktat på professionell användning och robust kvalitet, snarare än kortlivade specialmodeller.
Så väljer du rätt typ DMX Terminator
När du väljer DMX terminator är grundprincipen enkel: du ska matcha den mot kontakttypen och nivån på ditt DMX-system. Samtidigt finns det tekniska detaljer som är viktiga för en korrekt och pålitlig installation, exempelvis motståndsvärde och hur kontakten är kopplad internt. Nedan följer de viktigaste punkterna att tänka på vid val av DMX terminator plug.
Det första du ser efter är om din utrustning använder 3-pol eller 5-pol XLR. Mindre ljusanläggningar, mobila DJ-riggar och kompakt scenutrustning använder ofta 3-pol XLR för DMX, där en DMX terminator 3 pin är det självklara valet. I professionella teater- och turnésammanhang är 5-pol XLR vanligt, vilket gör en DMX terminator 5 pin mer relevant. En korrekt matchad kontakt säkerställer att terminatorn går att montera säkert och mekaniskt stabilt i sista DMX-uttaget.
Nästa aspekt är motståndsvärdet. Standard för DMX är 120 ohm mellan DMX+ och DMX−-ledarna. Många färdiga DMX terminator-produkter är därför specificerade som dmx terminator 120 ohm eller anger ett liknande värde i produktinformationen. Syftet med motståndet är att anpassa impedansen i slutet av kabeln till resten av systemet så att signalreflektioner dämpas på ett kontrollerat sätt. Vissa produkter kan specificeras exempelvis till cirka 110–120 ohm, vilket i praktiken ligger nära den DMX-mässiga standarden för vanligt scenbruk.
Det är också bra att se på byggkvalitet och robusthet. En DMX terminator används ofta i miljöer där kablar kopplas i och ur ofta, utrustning flyttas och där scener byggs upp och rivs ned. En terminator i metallchassi med rejäl XLR-kontakt tål bättre daglig användning än enklare plastvarianter. För fasta installationer, till exempel i kyrkor, teatrar eller konferensanläggningar, är lång livslängd och mekanisk stabilitet ofta viktigare än minimipriset.
Slutligen bör du fundera på hur många DMX terminator du behöver. I ett enskilt DMX-universum placeras normalt en terminator längst ut i kedjan, men har du flera separata universum, exempelvis uppdelat på olika delar av en större scen eller byggnad, behöver varje kedja sin egen terminering. Hos SoundStoreXL finns terminatorer styckvis och i set, vilket gör det enkelt att täcka flera kedjor i samma installation utan att behöva specialanpassa varje gång.
Teknologier och funktioner
- Terminering med resistor (dmx terminator resistor) för korrekt impedans
- 3-polig och 5-polig XLR-anslutning för kompatibilitet med olika DMX-standarder
- Stabil DMX-kedja för längre kabeldragningar och fler enheter
Grunden i en DMX terminator är en resistor som sitter kopplad mellan de två dataledarna i DMX-signalen – ofta benämnda DMX+ och DMX−. Ett typiskt dmx terminator schematic visar ett motstånd på cirka 120 ohm kopplat mellan dessa pinnar (oftast pinne 2 och 3 på en 3-polig eller 5-polig XLR). Denna dmx terminator resistor matchar kabelns och systemets karakteristiska impedans. När signalen når slutet av linjen absorberar motståndet energin istället för att låta den reflekteras tillbaka genom kedjan.
Om du föreställer dig DMX-linjen som en lång motorväg för digitala signaler, fungerar terminatorn som en väl utformad avfart i slutet. Utan avfart kan trafiken studsa tillbaka och orsaka stopp, köer och kaos. I DMX-världen innebär det att digital information reflekteras tillbaka i kabeln och blandar sig med nya data som skickas från kontrollern. Resultatet kan bli slumpmässiga värden, blinkningar eller att armaturer inte reagerar stabilt på kontrollsignalerna.
DMX är en seriell digital standard, vilket innebär att controller-data skickas ut som en ström av bitar genom DMX-kedjan. Varje armatur läser av den del av datat som hör till dess adress och släpper vidare resterande signal. Om kedjan inte avslutas korrekt får du ett öppet system som elektriskt kan fungera oförutsägbart, särskilt vid längre kablar. En korrekt terminering med rätt motståndsvärde i sista DMX-uttaget skapar ett definierat slut på linjen och minskar risken för reflektioner.
När det gäller kontakttypen är det viktigt att förstå att DMX-standarden ursprungligen definierades med 5-pol XLR, men 3-pol XLR har blivit väldigt vanligt i mindre och medelstora system. Det gör att du idag ofta väljer mellan dmx terminator 3 pin och dmx terminator 5 pin beroende på vilken typ av utrustning du har. 5-polskontakten har fler stift än vad som normalt används för den rena DMX-datasignalen, men möjliggör extra kanaler eller framtida funktioner. I många system används enbart pinne 1 (jord), 2 (DMX−) och 3 (DMX+), även på 5-poliga kontakter, medan övriga pinnar är reserverade eller används för särskilda ändamål.
Det förekommer även DMX över andra gränssnitt, till exempel via RJ45-kontakter när DMX skickas över nätverkskabel i en fast installation eller genom patchpaneler. En dmx terminator rj45 bygger på samma princip – ett motstånd mellan DMX+ och DMX− – men kapslat i en RJ45-hane eller en dedikerad avslutningsmodul. Dessa används ofta när du vill dra DMX över befintlig nätverksinfrastruktur men ändå behålla korrekt elektrisk terminering i ändarna.
För dig som är nyfiken på dmx terminator wiring är det viktigt att veta att en terminator inte är en aktiv enhet. Den innehåller normalt ingen elektronik förutom motståndet. I en typisk koppling sitter en resistor på cirka 120 ohm mellan pinne 2 och 3 på XLR-hanen. Vissa terminatorer kan dessutom ha enkla extra komponenter för ökad tålighet, men huvudfunktionen är alltid motståndet. Denna enkla konstruktion gör produkten robust, passiv och i princip underhållsfri, så länge kontakten inte skadas mekaniskt.
Populära varumärken hos SoundStoreXL
SoundStoreXL erbjuder DMX terminator från etablerade tillverkare inom scen- och ljusbranschen. Fokus ligger på professionella lösningar som fungerar i allt från mindre eventsammanhang till fasta installationer och turnéproduktioner. I sortimentet finns till exempel robusta DMX terminator från Perfex och andra professionella leverantörer som är specialiserade på DMX-tillbehör, kablage och sceninfrastruktur.
Varumärken inom denna kategori kännetecknas framför allt av pålitlighet och stabil kvalitet. De DMX terminator 3 pin som erbjuds hos SoundStoreXL är typiskt byggda i hållbara kontakter med bra dragavlastning och solida lödningar, vilket gör att de klarar daglig användning i mobila riggar. För dig som arbetar i mer avancerade, professionella system finns dmx terminator 5 pin med motsvarande byggkvalitet, anpassade för scen- och teaterinstallationer där 5-pol XLR är norm. Det är produkter framtagna för att fungera i verkliga produktioner, inte bara i teorin.
Genom att välja DMX terminator från etablerade varumärken får du komponenter som är testade för att hålla den impedans som DMX-standarden kräver. Det betyder mindre risk för diffusa problem som annars kan vara svåra och tidskrävande att felsöka. SoundStoreXL arbetar med varumärken som prioriterar tydlig specifikation, till exempel vilket motståndsvärde som används och hur kontakten är uppbyggd, vilket gör det lättare för tekniker och installatörer att fatta korrekta beslut redan i planeringsfasen.
Användningsscenarier
En DMX terminator används i princip i alla DMX-baserade ljussystem där du har mer än ett fåtal enheter eller längre kabeldragningar. Den främsta uppgiften är att säkra signalstabiliteten i slutet av kedjan. Nedan följer några typiska scenarier där en korrekt installerad terminator gör stor skillnad.
För nybörjaren, till exempel en DJ eller ett mindre band som precis börjat använda DMX-kontrollerade LED-fixtures, kan DMX-kedjan bestå av några få enheter länkade med korta kablar. I ett sådant system märks kanske inte brist på terminering lika tydligt direkt, men ju fler enheter du lägger till, desto viktigare blir en dmx terminator plug i sista uttaget. Den erbjuder en enkel försäkring mot oförklarliga blinkningar eller att vissa armaturer ibland tappar kontakt med kontrollern.
För den professionella användaren, som ljustekniker på turné eller i teatermiljö, är terminering en självklar del av standardrutinen vid riggning. Här är DMX-kablarna ofta långa, kedjorna går via flera distributionspunkter, splitters och patchpaneler, och utrustningen byts ofta mellan olika produktioner. Utan korrekt terminering kan till synes små elektriska avvikelser snabbt växa till kritiska problem under en föreställning. Därför är en eller flera dmx terminator 3 pin och dmx terminator 5 pin alltid med i verktygslådan, redo att monteras i slutet av varje DMX-universum.
Vid fasta installationer, exempelvis i kyrkor, konferensanläggningar, klubbar eller tv-studios, används DMX ofta tillsammans med fasta kabeldragningar i vägg eller tak. Här kan DMX-signalen gå genom flera brytpunkter och vidare till olika delar av rummet eller byggnaden. I sådana system ser man ofta DMX via XLR-paneler eller via nätverkskabel med RJ45-kontakter. En korrekt dimensionerad dmx terminator rj45 eller motsvarande XLR-baserad terminator placeras längst bort i kedjan för att säkerställa att anläggningen är stabil även när den används dag efter dag, år efter år.
I tillfälliga eventmiljöer – mässor, festivaler, utomhusscener – där kabeldragningar kan bli mycket långa och utsättas för störningar från annan elektricitet, är DMX-terminering särskilt viktig. Här samverkar ofta flera system: scenljus, video, interaktiva installationer och styrsystem. En korrekt installerad DMX terminator minskar risken för att dessa komplexa kedjor ger oberäkneligt beteende mitt under ett viktigt event. Det är en liten investering som skyddar mot stora problem.
Programvara och kompatibilitet (Om relevant)
DMX-kedjan styrs i många fall av en DMX-kontroller som kan vara allt från ett enkelt hårdvarubord till en datorbaserad lösning där DMX-data skickas från en DAW eller dedikerad ljusmjukvara via ett DMX-interface. Oavsett vilken mjukvara eller hårdvara som används för att generera DMX-signalen är principen densamma: kedjan av enheter bör avslutas med en korrekt dimensionerad DMX terminator.
Kompatibiliteten för en DMX terminator handlar därför främst om fysisk anslutning (3-pol, 5-pol, RJ45) och att motståndet är rätt dimensionerat för DMX-protokollet. En terminator som är specificerad som dmx terminator 120 ohm eller motsvarande är i regel kompatibel med vanliga DMX-system oavsett om de styrs via mjukvara eller fristående controllers. Du behöver inte konfigurera terminatorn i mjukvara; så länge den är fysiskt ansluten korrekt i sista uttaget på DMX-kedjan fungerar den passivt i bakgrunden.
För installationer där DMX distribueras genom splitters eller omvandlare från andra protokoll (till exempel nätverksbaserade ljusprotokoll) är det viktigt att terminera varje fysisk DMX-linje separat. En splitter delar normalt upp signalen i flera oberoende utgångar, och varje sådan utgång som går vidare till en kedja av armaturer bör avslutas med en egen DMX terminator. Detta gäller oavsett om DMX-signalen genereras från en hårdvarukontroller eller genom ett datorbaserat system.
FAQ – vanliga frågor
Här följer svar på några återkommande frågor om DMX terminator, installation och praktisk användning. Syftet är att ge en tydlig grund så att du kan planera och bygga ett stabilt DMX-system, oavsett om det är för en enkel mobil rigg eller en mer omfattande fast installation.
Behöver jag alltid en DMX terminator? I små system med mycket korta kablar och få armaturer kan DMX ibland fungera acceptabelt även utan terminering, men det är inte att rekommendera. Så snart kablarna blir längre, utrustningen mer blandad eller antalet enheter ökar, ökar också risken för störningar utan korrekt terminering. Att alltid ha en dmx terminator plug i slutet av kedjan är en enkel försäkring för stabil drift.
Hur vet jag var jag ska sätta terminatorn? Terminatorn ska placeras i det sista DMX-uttaget i kedjan. Det betyder den armatur eller DMX-enhet som inte skickar vidare signalen till någon ytterligare enhet. Här sitter ofta ett DMX-uttag som blir fysiskt oanvänt om du inte terminera kedjan. Där pluggar du in din DMX terminator 3 pin eller DMX terminator 5 pin, beroende på vilken typ av kontakt systemet använder.
Vad är en DMX-kabel i det här sammanhanget? En DMX-kabel är en kabel konstruerad för digital DMX-data, med korrekt impedans (runt 110–120 ohm) och skärmning. Den ser ofta ut som en vanlig mikrofonkabel, men är elektriskt optimerad för DMX-signalen. När DMX-kabel används tillsammans med korrekt terminering uppnås den stabilitet som protokollet är avsett att ge. En vanlig mikrofonkabel kan fungera i enklare eller kortare installationer, men rekommenderas inte för längre DMX-sträckor.
Vad innebär dmx terminator diy, och är det en bra idé? Med dmx terminator diy avses att man själv bygger en terminator genom att löda in ett motstånd i en XLR-kontakt. I teorin är detta möjligt, eftersom en terminator i grunden består av ett motstånd mellan DMX+ och DMX−. För professionell drift och långsiktig stabilitet rekommenderas dock färdiga DMX terminator-produkter med korrekt specificerat motstånd, bra lödningar och robust mekaniskt utförande. Det minimerar risken för felaktig byggnation och gör det lättare att snabbt byta terminator om något skulle skadas.
Kan en DMX terminator bli dålig eller gå sönder? Eftersom det är en passiv komponent händer det sällan att motståndet i sig går sönder vid normal användning, men mekanisk påverkan, fukt, smuts eller hårda slag kan skada kontakten eller lödningarna. Om du misstänker att en terminator orsakar problem kan du testa med en annan likadan. I kritiska sammanhang är det bra att ha ett par extra terminatorer i reserv, precis som du har reservkablar.
Hur lång kan en DMX-kedja vara med korrekt terminering? Den maximala längden beror på flera faktorer, som kabelkvalitet, antal enheter i kedjan och hur signalen distribueras. Korrekt dmx terminator 120 ohm i slutet är en förutsättning för att nå långa och stabila kabeldragningar, men ersätter inte behovet av rätt kabeltyp och korrekt uppbyggd distribution. För mycket stora anläggningar används ofta DMX-splitters och flera universum för att hålla varje kedja inom rimliga gränser.
Hur skiljer sig en DMX terminator från andra DMX-enheter? En DMX terminator är en passiv komponent utan egen adress eller intelligens. Den är inte en controller, splitter eller armatur, utan endast ett elektriskt avslut på kedjan. När du ser en XLR-plugg i slutet av en kedja som inte är kopplad vidare någonstans, men innehåller ett motstånd, är det en DMX terminator. Detta skiljer den från exempelvis en DMX-splitter, som aktivt förstärker och distribuerar signalen vidare till flera utgångar.
Köp DMX Terminator säkert hos SoundStoreXL
Genom att använda DMX terminator i dina DMX-system investerar du i stabilitet, förutsägbarhet och professionell driftsäkerhet. Oavsett om du bygger en kompakt mobil rigg med några få armaturer eller ansvarar för en större teater- eller eventinstallation är korrekt terminering en grundläggande del av en välfungerande DMX-infrastruktur. En dmx terminator plug är billig i förhållande till den tid och frustration som kan uppstå om systemet inte beter sig som förväntat.
Hos SoundStoreXL hittar du noggrant utvalda DMX terminator för både 3-pol och 5-pol XLR, samt lösningar anpassade för olika typer av DMX-kedjor. Sortimentet är sammansatt med fokus på robust kvalitet, tydliga specifikationer och praktisk användbarhet i verkliga scenmiljöer. Genom att välja DMX-komponenter från en specialiserad butik får du tillgång till ett sortiment som är anpassat för kraven i professionella produktioner.
När du handlar DMX terminator hos SoundStoreXL får du tillgång till svensk support och rådgivning kring DMX-system, kablage och kringutrustning. Det gör det enklare att välja rätt mellan exempelvis dmx terminator 3 pin och dmx terminator 5 pin, avgöra hur många terminatorer du behöver till olika DMX-universum och planera både nya installationer och uppgraderingar av befintliga riggar. Med rätt DMX terminator på plats kan du fokusera på ljusdesign, stämning och show – medan DMX-signalen arbetar stabilt i bakgrunden.
