Vad är en DMX-splitter – och varför är den nödvändig?

En DMX-splitter är en central komponent i professionella ljusinstallationer, där flera enheter ska styras stabilt via DMX-signaler (Digital Multiplex). Syftet är att ta ett inkommande DMX-signal och fördela det till flera separata utgångar utan att signalet förlorar kvalitet eller påverkas av brus.

I praktiken används en DMX-splitter för att dela upp signalet i flera oberoende linjer. Varje utgång fungerar som sin egen DMX-kedja, vilket innebär att fel i en del av systemet inte påverkar resten. Detta är en väsentlig skillnad från klassisk “daisy chain”, där signalet skickas från en enhet till nästa i rad.

Så fungerar signalfördelning i ett DMX-setup

I ett DMX-system skickas en digital styrsignal från en controller till olika ljusenheter via DMX-kablar. Utan en splitter kopplas enheterna i serie, vilket kan skapa problem vid långa kabeldragningar eller många anslutna enheter.

En DMX-splitter löser detta genom att buffra och regenerera signalen innan den skickas vidare till varje utgång. De flesta professionella DMX512-splitters har galvanisk isolering, vilket innebär att elektriska fel eller brus inte sprids mellan de enskilda linjerna.

Vanligtvis placeras splittern nära DMX-controllern eller centralt i installationen, varifrån separata kablar dras till exempelvis moving heads, LED PAR-spot och andra ljuseffekter.

Olika typer av DMX-splitters

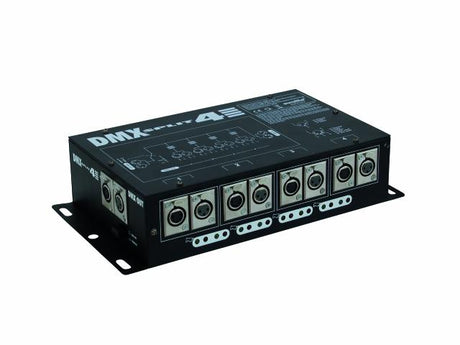

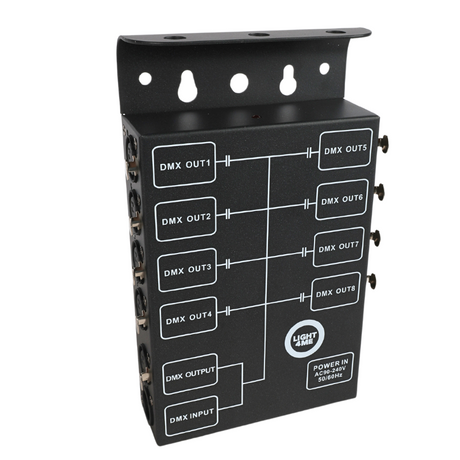

DMX-splitters finns i flera varianter beroende på behov. Mindre modeller har vanligtvis 2–4 utgångar och används i enkla installationer, medan större lösningar kan ha 8 eller fler utgångar för komplexa installationer.

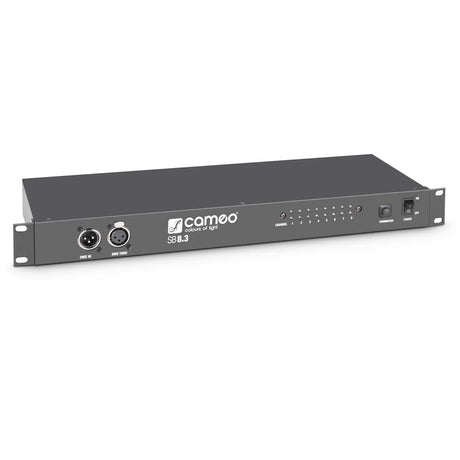

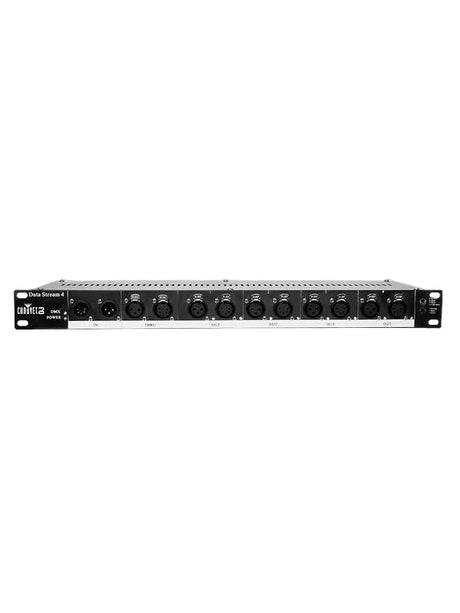

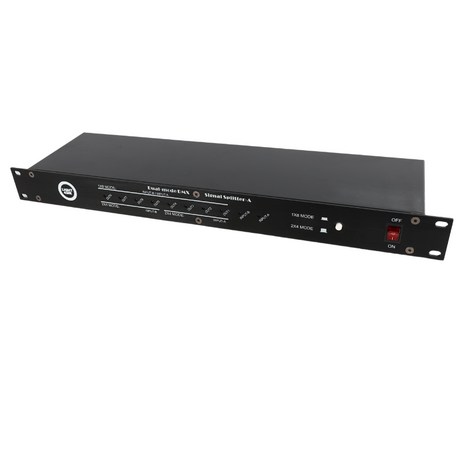

Rackmonterade splitters används ofta i fasta installationer eller turnéuppsättningar, där de integreras tillsammans med annan utrustning som DMX-gränssnitt, controllers och strömfördelning. Kompakta modeller är populära bland mobila DJs och eventtekniker som behöver flexibel och snabb installation.

Många splitters fungerar också som signalboosters, vilket gör det möjligt att köra längre kabeldragningar utan signalförlust. I större system kombineras de ofta med trådlösa DMX-lösningar och avancerad ljusstyrning.

Så väljer du rätt DMX-splitter

Valet beror främst på storleken på din setup och hur många separata linjer du behöver. Det är ofta en fördel att välja en modell med fler utgångar än det aktuella behovet, så det finns utrymme för expansion.

Galvanisk isolering på varje utgång är en viktig faktor i professionella installationer, eftersom det minskar risken för brus och fel. I billigare lösningar saknas denna funktion ofta, vilket kan ge instabil drift.

Det är också viktigt att välja rätt kontakttyp. Professionella system använder vanligtvis 5-polig DMX (XLR), medan många mindre enheter använder 3-polig. Även om adaptrar kan användas, ger enhetlig standard den mest stabila lösningen.

Ett klassiskt misstag är att förbise korrekt terminering av DMX-linjer. Även med en splitter måste varje linje avslutas korrekt för att undvika reflektioner i signalen.

Praktiska användningar och expertinsikter

I praktiken används DMX-splitters för att dela upp ljusinstallationer i zoner – till exempel scenljus, effektljus och publikljus. Det gör det lättare att felsöka och ger en mer stabil drift.

En typisk utmaning utan splitter är att en defekt enhet eller en dålig kabel kan påverka hela kedjan. Med en splitter isoleras problemet till en utgång, vilket är avgörande i livesituationer.

För mobila DJs ger en DMX-splitter en mer robust installation, särskilt när flera ljuseffekter kopplas samman. I större produktioner ingår den som en fast del av signalinfrastrukturen tillsammans med kablar, controllers och ljusutrustning.

I fasta installationer som klubbar, teatrar och konferenslokaler är splittern ofta monterad i rack och fungerar som en permanent del av systemet, där driftsäkerhet är avgörande.

Oavsett om du arbetar med små eller stora ljusinstallationer är en DMX-splitter en essentiell komponent för stabil och professionell signalfördelning. Se hela utbudet hos SoundStoreXL.se

Vanliga frågor

Vad är skillnaden mellan en DMX-splitter och en booster?
En splitter fördelar signalen till flera utgångar, medan en booster främst förstärker signalen. Många enheter kombinerar båda funktionerna.

Är en DMX-splitter nödvändig?
I små installationer kan man klara sig utan, men vid flera enheter eller långa kablar rekommenderas en splitter.

Vad betyder galvanisk isolering?
Det betyder att varje utgång är elektriskt separerad, vilket skyddar mot brus och fel.

Kan man använda både 3- och 5-polig DMX?
Ja, med adaptrar, men det är bäst att hålla samma standard i hela setupen.

Var placeras en DMX-splitter?
Vanligtvis nära DMX-controllern eller centralt i ljusinstallationen.
