Säkerhetswire

Säkerhetsvajer för scenbelysning, truss och eventutrustning

En säkerhetsvajer används som sekundär säkring av lampor, ljuseffekter och annan teknisk utrustning som monteras på höjd. Om den primära clampen, kroken, bulten eller monteringsbygeln sviktar begränsar vajern utrustningens fall och håller den ansluten till den bärande konstruktionen.

Säkerhetsvajern ersätter inte den vanliga monteringen. Den fungerar som en separat backup mellan utrustningens säkerhetspunkt och en lämplig del av truss, stativ eller annan bärande konstruktion.

I kategorin hittar du säkerhetsvajrar i olika längder, tjocklekar och belastningsklasser. Det aktuella sortimentet består av aktiva produkter från Eurolite, IBIZA, Marconi och Rope Assemblies.

Vad används en säkerhetsvajer till?

Säkerhetsvajrar används för upphängd utrustning där ett fall kan skada personer, inventarier eller själva utrustningen. De används både i mobila uppställningar och vid mer permanenta installationer.

Typiska användningsområden omfattar:

• moving heads.
• LED PAR-spot.
• LED-bars, stroboskop och andra ljuseffekter.
• Spegelkulemotorer och dekorativa armaturer.
• Utrustning monterad på alutruss.
• Lampor och effekter monterade på ljusstativ.

Den specifika vajern ska alltid passa utrustningens vikt, säkerhetspunkt och monteringssituation.

Primär montering och sekundär säkring

Den primära monteringen är den clamp, G-krok, monteringsbygel eller bult som normalt bär utrustningens vikt. Säkerhetsvajern är den sekundära säkringen, som endast ska ta över belastningen om den primära anslutningen sviktar.

En korrekt uppställning består därför vanligtvis av:

1. En lämplig clamp eller krok som bär lampan.
2. En bult eller låsmekanism som förbinder lampan med clampen.
3. En separat säkerhetsvajer monterad i lampans säkerhetspunkt.
4. En lämplig bärande konstruktion som både clamp och vajer ansluts till.

Du hittar den primära monteringen under clamps och G-krokar.

Välj säkerhetsvajer efter utrustningens vikt

Belastningsangivelsen är en av de viktigaste specifikationerna. Vajern ska vara avsedd för den specifika lampan eller effekten och får inte belastas över tillverkarens angivna värde.

I det aktuella sortimentet finns aktiva modeller med angivna belastningar på bland annat:

• 5 kg.
• 10 kg.
• 15 kg.
• 20 kg.
• 30 kg.
• 35 kg.
• 40 kg.
• 50 kg.
• 60 kg.

Välj inte automatiskt en vajer bara för att belastningsangivelsen ligger nära lampans angivna vikt. Ta även med eventuella monteringsdelar och följ dokumentationen för utrustningen och vajern.

Om lampans tillverkare anger en viss typ eller minimikapacitet för sekundär säkring bör denna anvisning följas.

Välj rätt längd

Säkerhetsvajern ska vara tillräckligt lång för att kunna föras genom eller runt de korrekta säkerhetspunkterna, men den bör inte vara längre än nödvändigt.

I kategorin finns bland annat modeller på cirka:

• 40 cm.
• 60 cm.
• 85 cm.
• 87 cm.
• 100 cm.

En kortare vajer begränsar normalt fallängden bättre, förutsatt att den fortfarande kan monteras korrekt utan att spännas olämpligt.

En för lång vajer kan ge utrustningen möjlighet att bygga upp mer rörelse innan vajern tar över belastningen. Vik eller linda inte vajern på ett sätt som tillverkaren inte har avsett.

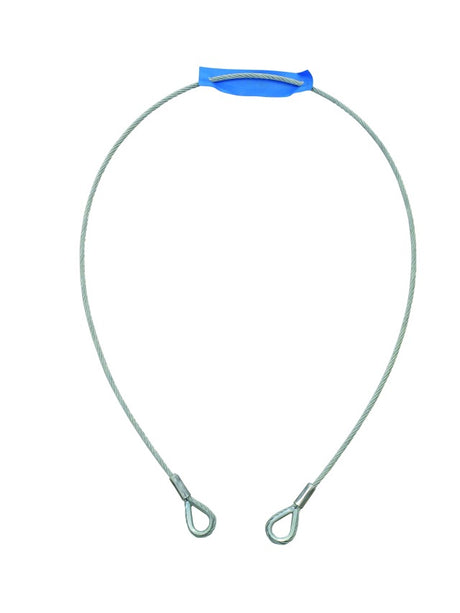

Vajertjocklek och konstruktion

Säkerhetsvajrar tillverkas vanligtvis av flertrådig stålwire och kan ha en skyddande yta eller coating. Vissa modeller anges med en viss vajertjocklek, exempelvis 2, 3, 4 eller 6 mm.

En större diameter innebär inte nödvändigtvis att vajern kan användas för alla tyngre belastningar. Kapaciteten beror även på:

• Vajerns material och konstruktion.
• Ändarnas sammanfogningar.
• Låset eller karbinhaken.
• Det samlade produktgodkännandet och belastningsangivelsen.
• Hur vajern monteras.

Använd därför alltid produktens angivna belastningsvärde i stället för att bedöma kapaciteten enbart utifrån tjockleken.

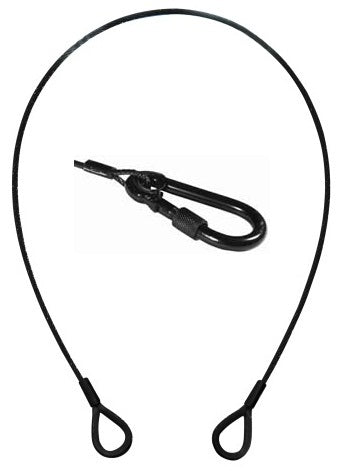

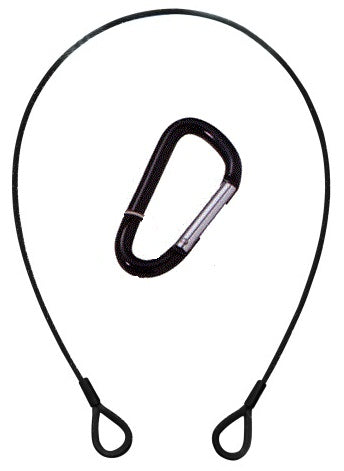

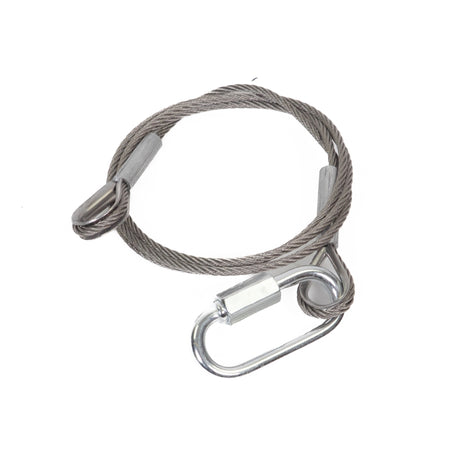

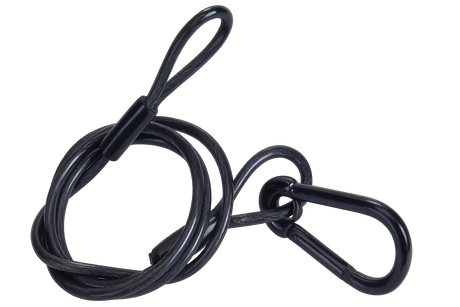

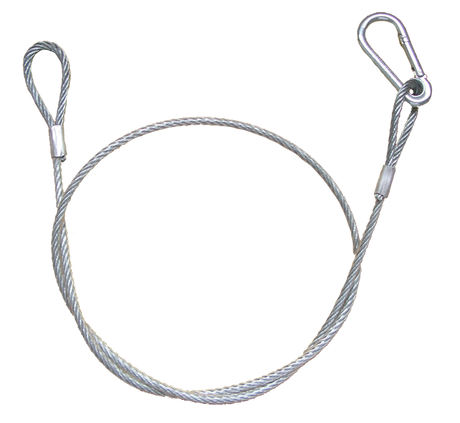

Infästning och låsmekanism

Säkerhetsvajrar kan vara utrustade med olika typer av lås, karbinhake eller skruvförbindelse. Låset ska kunna stängas helt och får inte kunna öppnas oavsiktligt under användning.

Kontrollera före montering:

• Att låset öppnas och stängs korrekt.
• Att gängan inte är skadad.
• Att vajern inte har veck eller lösa trådar.
• Att ändsammanfogningarna är intakta.
• Att utrustningens säkerhetspunkt är lämplig.

En vanlig öppen karbinhake utan lämpligt lås bör inte användas som ersättning för en säkerhetsvajer som är utvecklad och dimensionerad för ändamålet.

Korrekt montering av säkerhetsvajer

Vajern ska monteras separat från den primära clampen eller G-kroken. Den ena änden ansluts till lampans angivna säkerhetspunkt, medan den andra ansluts till en lämplig bärande del av konstruktionen.

En typisk montering går till så här:

1. Montera lampan med korrekt clamp eller krok.
2. Hitta lampans separata säkerhetspunkt.
3. För säkerhetsvajern genom eller runt den bärande konstruktionen.
4. Fäst vajern i säkerhetspunkten.
5. Stäng och lås anslutningen helt.
6. Kontrollera att vajern inte kan glida loss.
7. Begränsa onödigt slack på vajern.

Vajern bör inte enbart anslutas till lampans vanliga monteringsbygel om lampan har en separat säkerhetsögla eller säkerhetspunkt.

Montering på truss

Vid montering på truss förs vajern runt en lämplig bärande del av konstruktionen. Den får inte placeras runt lösa kablar, dekorativa delar eller komponenter som inte är avsedda att ta upp belastningen.

Kontrollera samtidigt att vajern:

• Inte ligger mot vassa kanter.
• Inte kläms i en trussskarv.
• Inte kan komma i kontakt med rörliga delar.
• Inte påverkar lampans ventilation.
• Inte begränsar en moving heads normala rörelse.

Hela konstruktionen ska vara korrekt dimensionerad. En kraftig säkerhetsvajer gör inte en otillräcklig truss, clamp eller monteringsbygel starkare.

Säkerhetsvajer för moving heads

Moving heads har rörliga pan- och tilt-axlar, vilket ställer särskilda krav på placeringen av både kablar och säkerhetsvajer. Vajern ska monteras så att den inte kan fastna i lampans rörliga delar.

Var bland annat uppmärksam på:

• Att vajern är monterad i den angivna säkerhetspunkten.
• Att den inte träffar huvudets rörliga del.
• Att den inte lindas ihop med ström- eller DMX-kablar.
• Att det finns tillräckligt med utrymme för lampans fulla rörelse.
• Att vajer och primär montering passar lampans totala vikt.

Större moving heads kan kräva kraftigare säkerhetsvajrar än mindre LED PAR-spot och kompakta effekter.

Säkerhetsvajer för mobila uppställningar

Vid mobila DJ-, band- och eventuppställningar monteras och demonteras säkerhetsvajrarna ofta. Det ökar behovet av regelbunden kontroll, eftersom vajer, gängor och lås utsätts för upprepad hantering och transport.

Före varje uppställning bör du kontrollera:

• Om vajern har synliga skador.
• Om låset fungerar korrekt.
• Om belastningsmärkningen fortfarande kan avläsas.
• Om den valda vajern passar den aktuella lampan.
• Om vajern kan monteras med begränsad fallängd.

Förvara vajrarna samlade och skyddade så att de inte kläms under stativ, truss eller tung utrustning under transport.

Säkerhetsvajer i fasta installationer

En fast installation ska också kontrolleras med lämpliga intervall. Vibrationer, fukt, temperaturförändringar, korrosion och förändringar i uppställningen kan påverka komponenterna över tid.

Vid inspektion bör du leta efter:

• Korrosion eller missfärgning.
• Brutna eller lösa trådar.
• Deformation av vajer eller lås.
• Slitage runt kontaktpunkter.
• Förändringar i lampans eller beslagets placering.

En vajer som har utsatts för ett faktiskt fall bör tas ur bruk och bedömas eller bytas ut i enlighet med tillverkarens anvisningar.

Aktiva varumärken i kategorin

Det aktuella sortimentet av säkerhetsvajrar omfattar:

• Eurolite – säkerhetsvajrar i olika längder, tjocklekar och belastningsklasser.
• IBIZA – kompakta modeller för lättare och medelstora ljusuppställningar.
• Marconi – säkerhetsvajrar med flera längder och belastningsangivelser.
• Rope Assemblies – vajrar på cirka 850 mm i flera belastningsklasser.

Jämför alltid belastning, längd och låstyp för den enskilda produkten. Två vajrar med samma längd kan vara avsedda för mycket olika belastningar.

Kontroll och underhåll

Säkerhetsvajern ska inspekteras som en del av den övriga kontrollen av ljus- och riggutrustningen.

Ta vajern ur bruk om du hittar:

• Brutna ståltrådar.
• Synliga veck eller permanent deformation.
• Rost eller kraftig korrosion.
• Skadade ändsammanfogningar.
• Defekt eller sliten låsmekanism.
• Otydlig eller saknad identifiering, om den behövs för korrekt användning.

Försök inte reparera en skadad säkerhetsvajer med tejp, buntband, extra karbinhakar eller improviserade sammanfogningar.

Hitta rätt säkerhetsvajer

Börja med att kontrollera utrustningens vikt och tillverkarens anvisningar för sekundär säkring. Välj därefter en vajer med lämplig belastningskapacitet, längd och låsmekanism.

Vajern ska kunna anslutas säkert till både lampans säkerhetspunkt och den bärande konstruktionen utan onödig fallängd. Samtidigt får den inte påverka rörelse, kablar eller ventilation.

Med rätt kombination av primär montering och separat säkerhetsvajer får du en mer kontrollerad uppställning för scen, truss och mobila event.
