DMX-kablar

DMX-kablar för stabil styrning av scenbelysning

En DMX-kabel överför styrsignalen mellan din DMX controller och lampor, moving heads, LED-bars och andra DMX-kompatibla enheter. Rätt kabel är avgörande för en stabil ljusshow utan avbrott, flimmer eller signalproblem.

Hos SoundStoreXL hittar du DMX-kablar i många längder samt både 3-poliga och 5-poliga modeller. Vi har ett stort urval av prisvärda kablar från Perfex, vilket gör det enkelt att bygga både mindre DJ-setups och större installationer.

Vad är en DMX-kabel?

DMX står för Digital Multiplex och är det mest använda protokollet för styrning av professionell scenbelysning. DMX512 kan skicka styrdata på upp till 512 kanaler i ett universum, där varje kanal kan styra en funktion som ljusstyrka, färg, rörelse, strobe eller zoom.

Kabeln ansluts vanligtvis från controllerns DMX-utgång till den första lampans ingång. Därefter kan signalen föras vidare från lampa till lampa i en kedja.

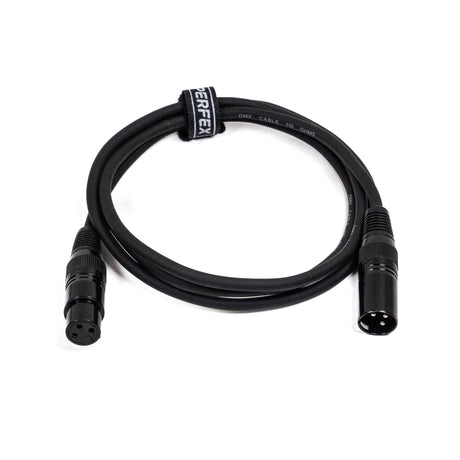

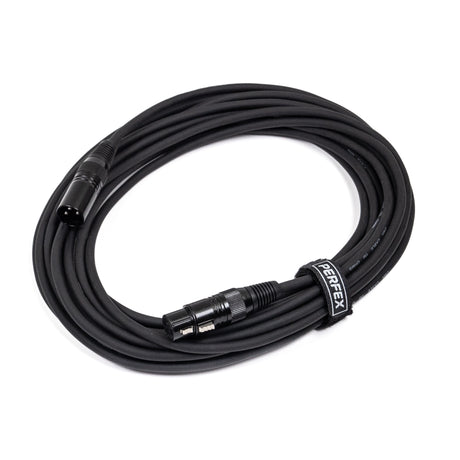

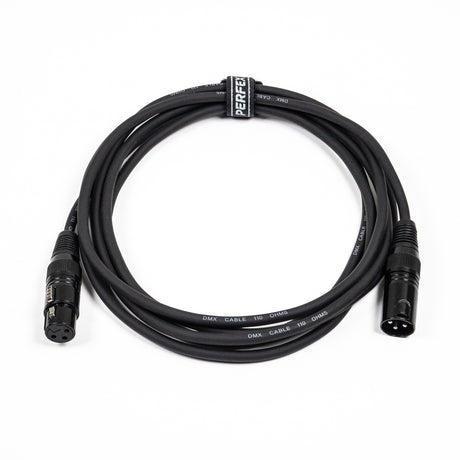

Perfex DMX-kablar i många längder

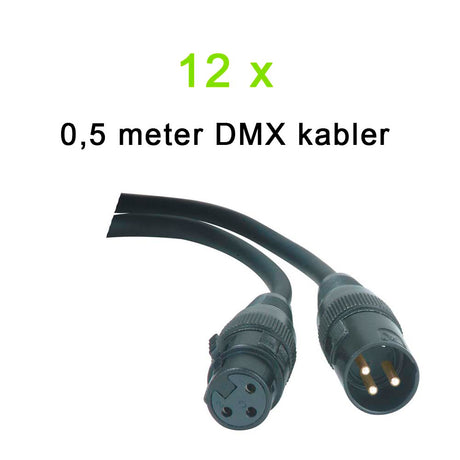

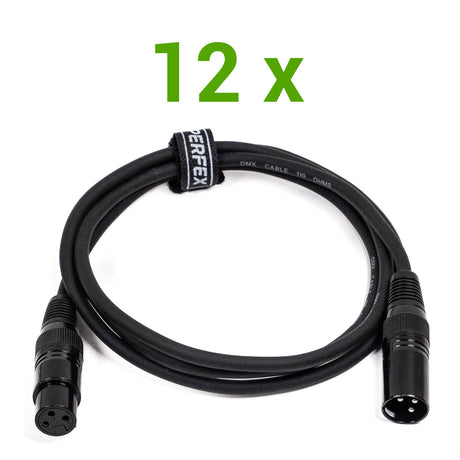

Perfex erbjuder DMX-kablar för både fasta och mobila ljusinstallationer. Sortimentet omfattar korta anslutningskablar på 0,5 och 1 meter samt längre kablar på bland annat 5, 10, 15, 20 och 30 meter.

De korta kablarna är praktiska mellan lampor som sitter nära varandra, medan de längre modellerna kan leda signalen mellan controller, scen, truss och övriga delar av installationen. Genom att välja rätt kabellängd undviker du onödiga kabelrullar och får en mer överskådlig setup.

3-polig eller 5-polig DMX-kabel?

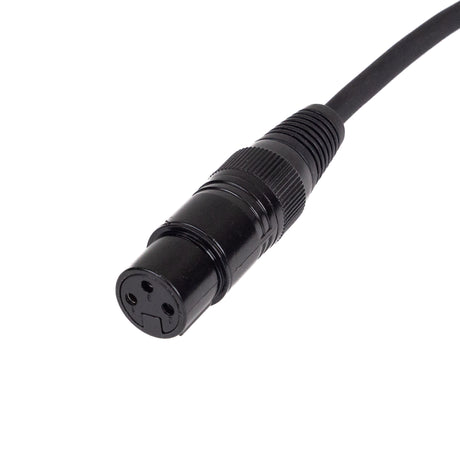

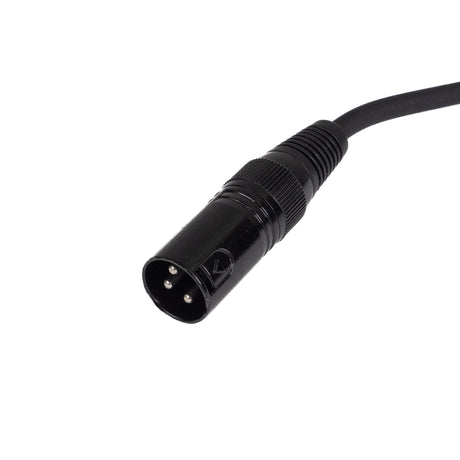

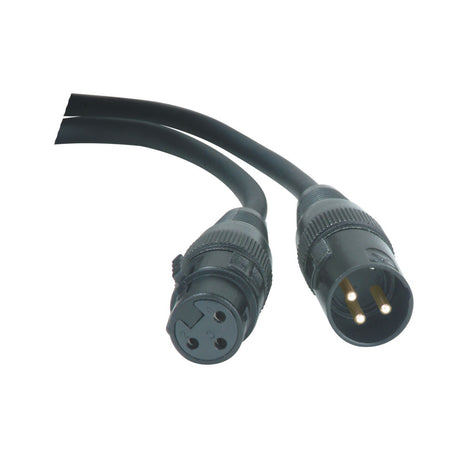

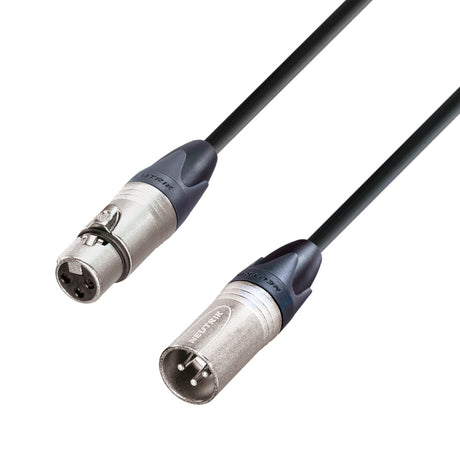

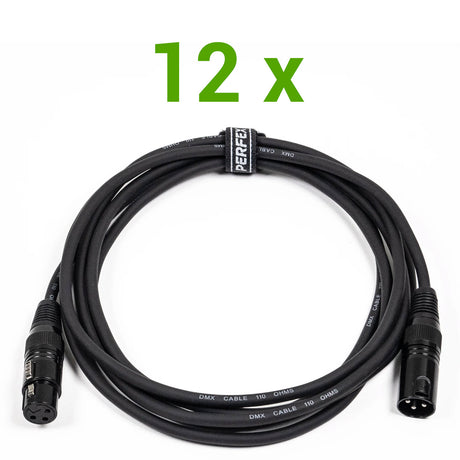

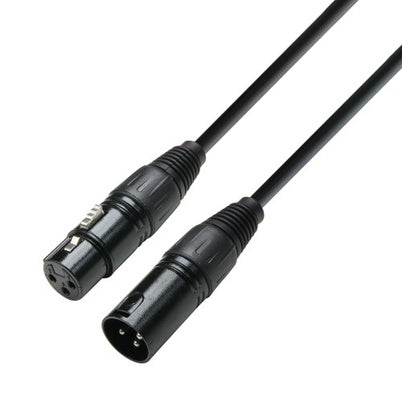

3-poliga DMX-kablar

3-poliga DMX-kablar är mycket vanliga bland DJs, band, mobila diskotek och mindre spelställen. De använder kontakter som fysiskt liknar en vanlig 3-polig XLR-kontakt och stöds av en stor del av den ljusutrustning som används till mindre och medelstora produktioner.

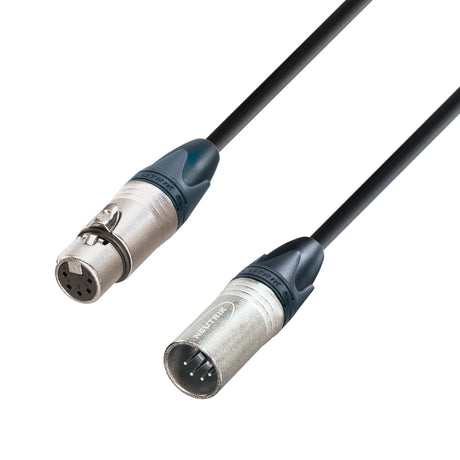

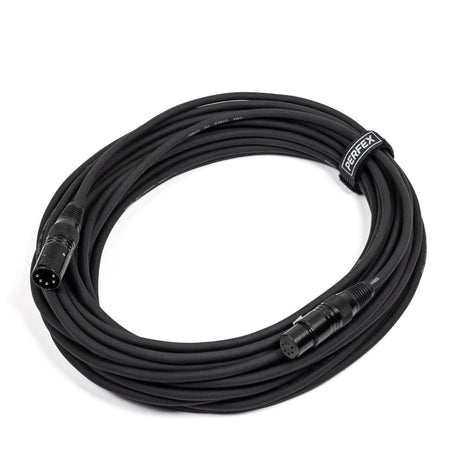

5-poliga DMX-kablar

5-poliga DMX-kablar följer det traditionella kontaktformatet i DMX512-standarden och finns ofta på professionell scen-, teater- och touringutrustning. Kontrollera alltid anslutningarna på din controller och dina lampor innan du väljer kabeltyp.

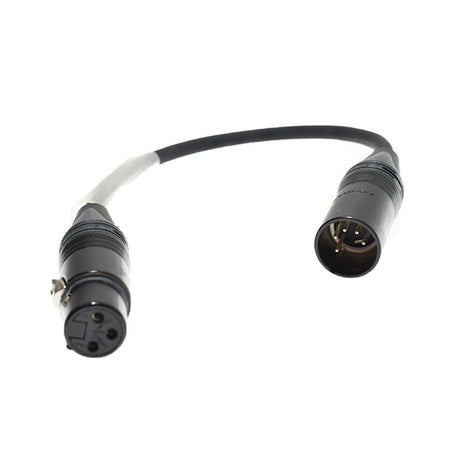

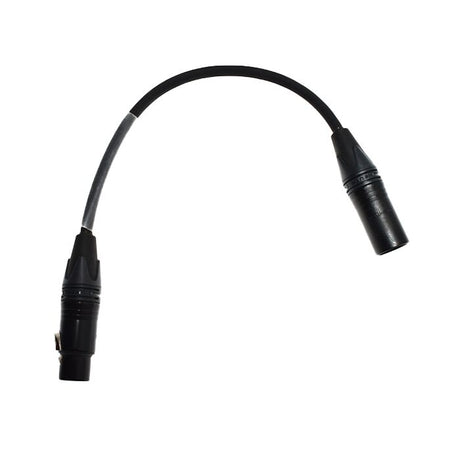

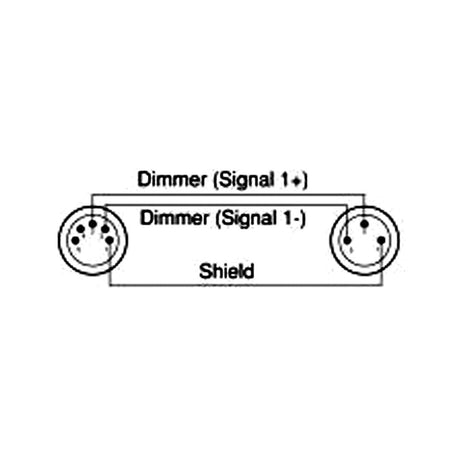

Om din utrustning har olika kontakttyper behöver du använda en lämplig adapter mellan 3- och 5-poliga anslutningar.

Kan en vanlig XLR-kabel användas till DMX?

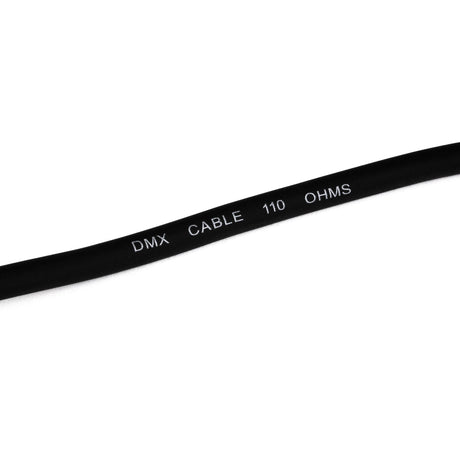

En DMX-kabel och en XLR-kabel kan ha kontakter som ser likadana ut, men kablarna är konstruerade för olika signaltyper. DMX-kablar har normalt en karakteristisk impedans på omkring 120 ohm och är utvecklade för digital dataöverföring.

En vanlig mikrofonkabel kan i vissa korta och enkla installationer till synes fungera, men den kan orsaka instabilitet, reflektioner och signalproblem – särskilt vid längre kabeldragningar eller många anslutna enheter. Därför rekommenderar vi alltid en riktig DMX512-kabel för ljusstyrning.

Välj rätt längd

Använd korta DMX-kablar mellan lampor som är monterade nära varandra och längre kablar för anslutningen mellan controllern och själva ljusinstallationen. Undvik så långt som möjligt stora mängder överflödig kabel, eftersom det gör installationen mer oöverskådlig.

Om du själv ska tillverka kablar i bestämda längder eller göra en permanent installation kan du se våra DMX-kablar på rulle.

Vita DMX-kablar för ljusa installationer

Svarta kablar är standard på scener och vid evenemang eftersom de är diskreta i mörka miljöer. För kyrkor, konferenslokaler, mässmontrar och andra ljusa miljöer kan en svart kabel dock vara mycket synlig.

Här kan du välja våra vita DMX-kablar, inklusive vita modeller från Perfex. De smälter bättre in mot vita väggar, tak och installationer och ger ett mer diskret resultat.

DMX-kablar för större ljusinstallationer

I en mindre setup kan lamporna ofta anslutas direkt i en enda kedja. Vid större produktioner kan en DMX-splitter fördela och isolera signalen mellan flera kabelgrenar. Det gör systemet mer flexibelt och minskar risken för att ett fel på en linje påverkar hela installationen.

Om du vill ha färre långa kabeldragningar kan du också kombinera kablarna med trådlös DMX. Det behövs dock fortfarande ofta korta DMX-kablar mellan mottagaren och de enskilda lamporna.

Så tar du hand om dina DMX-kablar

• Rulla ihop kablarna korrekt efter användning utan att vrida dem.
• Undvik skarpa böjar och belastning direkt vid kontakterna.
• Kontrollera kontakter och kabel med avseende på skador före varje evenemang.
• Håll signal- och strömkablar åtskilda där det är praktiskt möjligt.
• Fäst kablarna säkert med gaffatejp så att de inte utgör en snubbelrisk.
• Använd en DMX-terminator i änden av längre eller mer komplexa kabelkedjor.

Bygg ett komplett DMX-system

Kombinera dina DMX-kablar med en lämplig controller, lampor och eventuellt splitters eller trådlösa lösningar. Om ljusutrustningen ska monteras ovanför scenen hittar du även utrustning för scen och truss.

Med DMX-kablar från bland annat Perfex kan du sätta samman en stabil och flexibel ljusinstallation för DJ-jobb, band, teater, spelställen, evenemang och fasta installationer.
