Intro – vad är DMX kontakter
DMX kontakter är en central del i all professionell ljusstyrning för scen, klubb, teater och event. Genom DMX (Digital Multiplex) skickas styrsignaler från en ljusbord eller DMX-controller till armaturer, dimmers, moving heads, LED-bars och annan ljus- och effektutrustning. För att denna kommunikation ska vara stabil, brusfri och säker krävs rätt typ av kablar och kontakter – oftast XLR-baserade DMX kontakter av hög kvalitet.
Även om DMX-signalen är digital är den känslig för dåliga övergångar, glapp och bristande skärmning. Därför är kontakterna en kritisk länk i hela kedjan. I ett typiskt DMX-system ingår en DMX-controller, DMX-kablar, DMX-kontakter (hane/hona, ofta 3-poliga eller 5-poliga XLR-varianter) samt armaturer med DMX in/ut. Med rätt DMX kontakter får du en tillförlitlig signalväg som fungerar lika bra på små klubbar som på stora turnéer.
Hos SoundStoreXL består sortimentet inom denna kategori framför allt av lösa XLR-kontakter för kabelmontage, från etablerade varumärken som Neutrik och Perfex. Dessa kontakter används både för DMX-linor och för traditionella mikrofon- och ljudkablar, men är konstruktionsmässigt anpassade för robust, professionell användning.
Så väljer du rätt typ DMX kontakter
När du ska välja DMX kontakter till ditt ljussystem behöver du ta hänsyn till flera faktorer: antal poler, kontakttyp (hane/hona), kvalitet och robusthet, material, monteringstyp samt hur de ska användas i praktiken. Nedan går vi igenom de viktigaste punkterna så att du kan bygga eller uppgradera din DMX-kedja på ett genomtänkt sätt.
Det första du bör kontrollera är vilket DMX-gränssnitt din utrustning använder. I många mindre och medelstora anläggningar används 3-polig XLR för DMX, medan större och mer avancerade system ofta följer 5-polig XLR-standard. Hos SoundStoreXL finns både 3-poliga och 5-poliga XLR-kontakter för kabelmontage, i både hane- och honutförande. Genom att matcha antalet poler på dina kontakter med in- och utgångarna på din utrustning säkerställer du rätt kompatibilitet.
Nästa steg är att välja mellan hane- och honvarianten. I DMX-kedjor är det vanligt att DMX ut på controllern är en honkontakt och att kablarna därför startar med hane. Vid armaturen sitter ofta både DMX in (hona) och DMX ut (hane) för att du ska kunna koppla vidare. När du bygger egna kablar behöver du alltså både hane- och honkontakter i rätt konfiguration. Sortimentet från Neutrik och Perfex täcker typiskt båda varianterna.
Robusthet och material är också viktiga. Kontakter i metall med formgjutet skal, som de professionella XLR- och DMX-kontakterna från Neutrik och Perfex, klarar många in- och urkopplingar, hård hantering och frekventa transporter. Metallhus bidrar dessutom till bättre skärmning mot störningar. För turnéproduktioner, uthyrningsverksamhet och klubbar där kablar slits hårt är detta en tydlig fördel.
Vid sidan av robusthet bör du tänka på hur lätt kontakterna är att montera. Många moderna XLR-kontakter är konstruerade för snabb lödning och med dragavlastning av chuck-typ, vilket både sparar tid och ger en säkrare kabelavslutning. För dig som bygger många DMX-kablar är detta en konkret tidsbesparing, samtidigt som risken för kabelbrott minskar.
Slutligen är det bra att planera för färgkodning och märkning. Vissa proffskontakter erbjuder utbytbara färgringar eller stövlar, vilket underlättar när du vill skilja DMX-kablar från ljudkablar, eller gruppera olika linor i större system. Det gör installationen mer överskådlig och minskar risken för felkoppling.
Teknologier och funktioner
- Professionella XLR-kontakter för DMX
- Skärmning, kontaktmaterial och låg kontaktresistans
- Dragavlastning och mekanisk konstruktion
De DMX kontakter som används i professionella ljussystem är vanligtvis baserade på XLR-teknik. XLR-kontakter för DMX är utformade för att hantera balanserade, digitala signaler med låg brusnivå och hög tillförlitlighet. En korrekt konstruerad XLR-kontakt har tydligt definierade poler (vanligen tre eller fem) där en och samma polaritet används konsekvent genom hela systemet. För DMX är detta avgörande för att undvika signalproblem och felaktig adresshantering.
En viktig aspekt är skärmningen. Metallhus i kombination med rätt kabelskärmning gör att störningar från strömkablar, ljudkablar och annan elektronik hålls borta från DMX-signalen. Kvalitetskontakter från exempelvis Neutrik är ofta konstruerade med extra jordfjäderkontakter som förbättrar jordkontinuiteten mellan kabel och kontakt. Detta minskar risken för störningar och spänningsskillnader i större riggar.
Kontaktmaterialet påverkar både livslängd och elektrisk prestanda. Många professionella XLR-kontakter använder silverpläterade kontaktpinnar för att sänka kontaktresistansen och säkra en stabil överföring även efter många års bruk. Tillsammans med en genomtänkt fjäder- eller burkonstruktion i honkontakten bibehålls ett jämnt kontakttryck, vilket motverkar glapp och intermittent signalbortfall.
Dragavlastningen är en annan central funktion, särskilt för DMX-kablar som ofta hänger i riggar eller dras längs scengolv. En dragavlastning av chuck-typ griper runt kabelmanteln och fördelar belastningen, istället för att all kraft hamnar på lödpunkterna. På så sätt minskas risken för att ledarna bryts inne i kontakten, något som kan vara svårt att felsöka i en stressig situation.
Den mekaniska konstruktionen av kontakten – inklusive skalets form, spärrmekanism och stövlar – styr hur enkel och säker kontakten är att använda i vardagen. En solid metallspärr gör att kontakten låser stabilt i motsvarande panel- eller kabelkontakt, samtidigt som den är lätt att låsa upp även om du bär handskar. Stövlar i flexibelt material ger extra skydd mot knäckning där kabeln går in i kontakten, vilket förlänger livslängden.
Slutligen erbjuder många proffskontakter möjligheten till färgkodning via utbytbara ringar eller stövlar. Detta är ingen ren kosmetisk detalj utan ett praktiskt verktyg i större system, där du kan märka olika DMX-universum, linjelängder eller zoner i riggen. För tekniker som vill ha ordning och snabb översikt är detta en stor fördel.
Vad är DMX och vad används DMX-kontakter till?
DMX står för Digital Multiplex och är ett seriellt digitalt protokoll som används för att styra dimmers, ljusarmaturer, moving heads, strober, hazers, rökmaskiner och annan scenutrustning. Protokollet är en branschstandard inom scen- och eventvärlden och bygger på att ett antal kanaler skickas sekventiellt över en kabel i en så kallad DMX-universum. Varje armatur eller enhet adresseras till ett eller flera kanaler i denna dataström.
DMX-kablar och DMX kontakter är de fysiska komponenter som transporterar den digitala signalen mellan controller och utrustning. I praktiken ser detta ofta ut som en kedja där du går från DMX ut på kontrollern till DMX in på första armaturen, vidare från DMX ut på den armaturen till nästa, och så vidare. I varje övergång spelar kontakternas kvalitet och korrekt montering en avgörande roll för signalkvaliteten.
En DMX-kabel är i grunden en balanserad signalkabel med definierad impedans (typiskt 110 ohm), optimerad för digital dataöverföring. Därför skiljer den sig från vanliga mikrofonkablar, även om de båda ofta använder XLR-kontakter. För enklare applikationer kan en mikrofonkabel ibland fungera, men för professionell och stabil drift rekommenderas alltid kablar och kontakter specifikt avsedda för DMX.
DMX kontakter används inte bara i ändarna på färdiga DMX-kablar. De monteras även på patchpaneler, dimmerrack, ljusbord och armaturer. I denna kategori hos SoundStoreXL ligger fokus på lösa kabelkontakter för dig som bygger eller reparerar DMX-kablar. Genom att välja proffskontakter från etablerade tillverkare säkerställer du att hela kedjan håller samma höga nivå.
DMX-koppling: så ansluter du kontakter, kablar och controller
Frågan “hur kopplar man DMX?” återkommer ofta, särskilt hos dem som bygger sitt första ljussystem. Grundprincipen är relativt enkel: du skapar en kedja från din DMX-controller, genom alla armaturer, och avslutar med en terminering. För att detta ska fungera problemfritt krävs dock rätt typ av DMX-kopplingar, korrekt polaritet och noggrann montering av DMX kontakter.
När du bygger en DMX-kabel börjar du med att avlägsna en lagom längd kabelmantel och frilägga ledarna. En typisk 3-polig DMX-kabel innehåller en plusledare, en minusledare och en jord/skärmsledare. Dessa löds sedan till respektive pol i XLR-kontakten: pinne 1 är jord/skärm, pinne 2 och 3 är de balanserade signalledarna. För 5-poliga kontakter finns ytterligare två pinnar, men i många enklare DMX-applikationer används fortfarande bara de tre första enlighet med gängse DMX-standard.
När du monterar DMX kontakter från proffstillverkare är det viktigt att använda den inbyggda dragavlastningen korrekt. Se till att kabeln ligger rätt i chucken och att manteln kläms fast jämnt när du skruvar ihop kontakten. Om dragavlastningen inte används som avsett kommer belastningen på lödpunkterna att öka, vilket på sikt kan skapa kabelbrott och intermittent signal.
Själva DMX-kopplingen i riggen följer oftast en enkel logik: DMX ut från controller till DMX in på första enheten, DMX ut från denna till DMX in på nästa, och så vidare. På sista armaturen i kedjan ansluts en DMX-terminator – i praktiken en XLR-kontakt försedd med ett motstånd mellan signalledarna. Termineringen förhindrar reflexer i kabeln och stabiliserar DMX-signalen, särskilt på längre sträckor eller i system med många enheter.
Undvik att göra “stjärnkopplingar” där du delar upp DMX-signalen i flera grenar via passiva splittrar, eftersom detta kan skapa störningar och reflektioner. Om du behöver flera grenar används i stället aktiva DMX-splitters med korrekt terminerade utgångar. Oavsett lösning är det dock samma typ av DMX kontakter i ändarna, och samma krav på noggrann montering och hög kvalitet.
Tekniska specifikationer och kompatibilitet
När du planerar ditt DMX-system är det bra att känna till de viktigaste tekniska specifikationerna kring DMX kontakter och hur de påverkar kompatibiliteten. Här ingår antal poler, kontaktstandard (3-polig eller 5-polig XLR), materialval, kontaktdesign och hur dessa delar samverkar med övrig DMX-utrustning.
3-poliga XLR-kontakter är mycket vanliga i kompakt ljusutrustning, mindre controllers och enklare riggar. De lämpar sig väl för kortare till medellånga kabeldragningar och används brett i både klubbar och mobila riggar. 5-poliga XLR-kontakter däremot följer den formella DMX-standarden och används ofta i mer avancerade installationer, där extra signalledare kan tas i bruk för framtida funktioner eller dubbelriktad kommunikation.

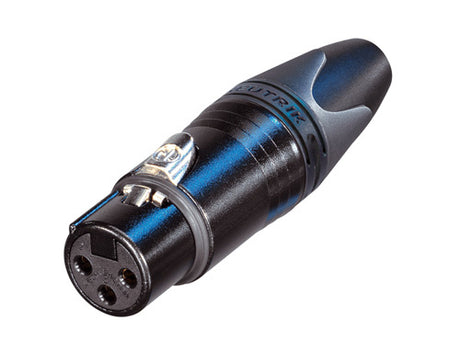

Sortimentet från Neutrik hos SoundStoreXL inkluderar både 3-poliga och 5-poliga honkontakter och hankontakter för kabelmontage, tillverkade i metall med robust formgjutet skal. Dessa kontakter erbjuder bland annat låg kontaktresistans, högt skydd mot böjning via stövlar i elastiskt material samt inbyggda lödbarriärer som förhindrar att lod rinner in i kontaktområdet. Detta underlättar både montering och service.

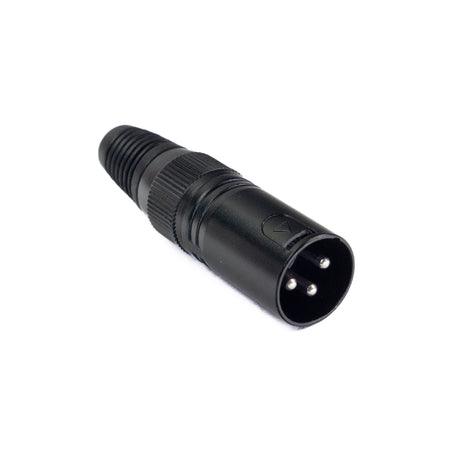

Perfex-kontakterna i sortimentet är likaså 3-poliga XLR-kontakter i både hane- och honutförande, utformade för att ge en robust och stabil lösning för DMX-kablar. De bygger också på metallhus och är anpassade för att tåla regelbundet bruk i professionella miljöer.

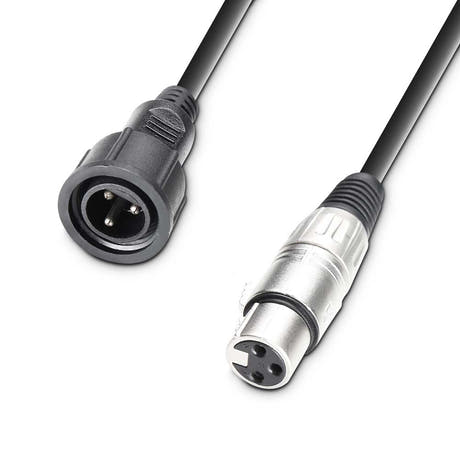

Kompatibilitet handlar inte bara om antal poler utan även om vilka system som ska kopplas samman. Om du har utrustning med 5-polig DMX-anslutning och kablar med 3-polig XLR kan du behöva adapterkablar som bibehåller korrekt pinout. Vid nyproduktion av kablar kan du planera för samma typ av kontakt i hela kedjan för att minimera behovet av adaptrar.
Det är också relevant att säkerställa att samtliga DMX kontakter och kablar i systemet har balanserad konstruktion och rätt impedans. Genom att välja professionella DMX- och XLR-komponenter som är avsedda för digital överföring, istället för godtyckliga konsumentkablar, reducerar du risken för störningar och slumpmässiga fel.
