DMX Splitters

Intro – vad är DMX splitters

DMX splitters är centrala komponenter i moderna ljus- och sceninstallationer. En DMX splitter tar emot en DMX-512-signal från till exempel ett ljusbord eller en DMX-kontroller och delar upp den till flera separata DMX-linjer. Syftet är att skapa en stabil, säker och flexibel distribution av styrsignalen till armaturer, dimmerrack, effektenheter och annan utrustning som styrs via DMX.

Utan en DMX splitter är du begränsad till en enda kedja där alla enheter kopplas i serie, ofta över långa kabellängder. Det kan göra installationen svåröverskådlig, mer känslig för störningar och krångligare att felsöka. Med en DMX splitter skapar du istället flera tydliga ”grenar” i systemet, där varje utgång är elektriskt isolerad och försedd med egen drivning. Det ger ökad driftsäkerhet, bättre struktur på kabeldragningen och möjlighet att bygga mer avancerade system, både i tillfälliga riggar och fasta installationer.

DMX splitters används i allt från små klubbar och kyrkor till teatrar, turnéproduktioner och större eventanläggningar. I SoundStoreXL:s sortiment finns DMX splitters från etablerade varumärken som Eurolite, AFX, Cameo och Chauvet, med olika antal utgångar, formfaktorer och funktioner anpassade för både enklare och professionella användare.

Så väljer du rätt typ DMX splitters

När du väljer DMX splitter är det viktigt att utgå från hur ditt DMX-system är uppbyggt idag och hur du planerar att använda det framöver. Nedan följer några centrala faktorer att ta hänsyn till vid köp.

Först och främst bör du fundera på hur många separata DMX-linjer du behöver. I enklare sammanhang räcker det ofta med en splitter med en ingång och fyra utgångar. I större riggar, där ljuset är uppdelat i flera zoner eller där du behöver långa kabeldragningar åt olika håll, kan en splitter med sex eller åtta utgångar vara mer lämplig. I sortimentet finns till exempel både kompaktare enheter med fyra utgångar och rackmonterade lösningar med fler kanaler.

Formfaktorn är nästa viktiga val. För portabel användning, som mobila DJs eller mindre produktioner, är en bordsenhet eller kompakt enhet som kan placeras nära scenen ofta praktisk. För fasta installationer, teatrar och större ljud- och ljusbussar är 19-tums rackmonterade splitters att föredra. De ger en ren och professionell infrastruktur där du enkelt kan komma åt anslutningarna fram- eller baktill i racket.

Kontakttyper spelar också roll. Många DMX splitters är utrustade med både 3-poliga och 5-poliga XLR-kontakter för maximal kompatibilitet med olika typer av DMX-utrustning. Kontrollera vilka kontakter dina armaturer och ditt ljusbord använder i dag, och välj en splitter som matchar, eller som ger dig möjlighet att kombinera båda standarderna på ett säkert sätt.

En annan aspekt är hur din splitter hanterar galvanisk eller elektrisk isolering. Professionella DMX splitters har normalt elektriskt isolerade utgångar, vilket innebär att störningar eller fel på en gren inte påverkar hela systemet. Det ger också extra skydd för din DMX-kontroller mot spänningsfel och jordproblem längre ut i kedjan. För krävande installationer och turnéer är det här en avgörande trygghetsfaktor.

Slutligen bör du se över praktiska funktioner som statusindikatorer per kanal, parallell ”thru”-utgång för vidarekoppling, intern terminering som kan slås till vid behov och robusthet i chassi och strömförsörjning. En välbyggd DMX splitter med tydlig indikering gör både installation och felsökning betydligt enklare.

Teknologier och funktioner

• Elektrisk och galvanisk isolering
• Buffring och förstärkning av DMX-signalen
• Utgångsarkitektur: antal kanaler, parallellutgång och rackmontering

En central funktion hos moderna DMX splitters är elektrisk eller galvanisk isolering mellan ingång och utgångar, och ofta även mellan de olika utgångarna. Detta innebär att varje DMX-gren är skyddad mot felströmmar, jordproblem eller oavsiktlig spänning på linjen. Om något skulle hända på en utgång – till exempel en felkopplad kabel eller ett defekt aggregat – minskar risken att hela nätverket eller din DMX-kontroller påverkas. Varumärken som Eurolite, Cameo och Chauvet använder denna typ av isolering för att uppnå hög driftsäkerhet, särskilt när flera DMX-zoner är inkopplade.

En annan viktig teknisk funktion är buffring och förstärkning av DMX-signalen. I ett DMX-nät där många enheter är kopplade i serie och kablarna är långa, kan signalen försvagas och bli känsligare för störningar. En DMX splitter fungerar då som en aktiv förstärkare eller ”booster” som tar emot den inkommande DMX-signalen, återskapar den i korrekt nivå och skickar ut den på varje utgång med egen drivkrets. Det gör det möjligt att bygga längre kabelsträckor och ansluta fler enheter utan att tumma på signalkvaliteten.

Utgångsarkitekturen varierar mellan olika DMX splitters. Mindre enheter för enklare riggar har ofta fyra utgångar och ibland en extra parallellutgång (thru) som speglar ingången. Denna thru-port används för att mata signalen vidare till ytterligare splitters eller enheter, och kan i vissa fall förses med inbyggd terminering via ett omkopplingsbart motstånd. Större, rackmonterade splitters är vanliga i professionella installationer. Dessa erbjuder ofta sex eller fler elektriskt isolerade XLR-utgångar, ibland med både 3-poliga och 5-poliga kontakter, DMX-statusindikator per kanal och tydliga strömindikatorer.

I den mer avancerade änden av skalan finns DMX splitters som kombinerar flera funktioner, till exempel dubbla ingångar, växling mellan ingångar, flexibla anslutningar fram och bak i racket eller utökade monteringsmöjligheter. Sådana lösningar används ofta i stora produktionssystem där överskådlighet, snabb åtkomst och redundant uppbyggnad är viktiga krav.

Sammanfattningsvis bygger tekniken bakom en DMX splitter på att skydda, förstärka och strukturera DMX-signalen. Rätt vald splitter gör skillnaden mellan en känslig, svåröverskådlig ljusanläggning och en robust, logisk infrastruktur som är lätt både att drifta och att felsöka.

Populära varumärken hos SoundStoreXL

I SoundStoreXL:s sortiment av DMX splitters finns flera välkända varumärken representerade. Dessa märken täcker in allt från prisvärda, kompakta lösningar för enklare riggar till professionella rackmonterade enheter för krävande scenmiljöer.

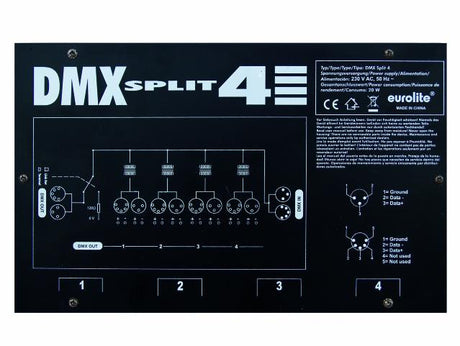

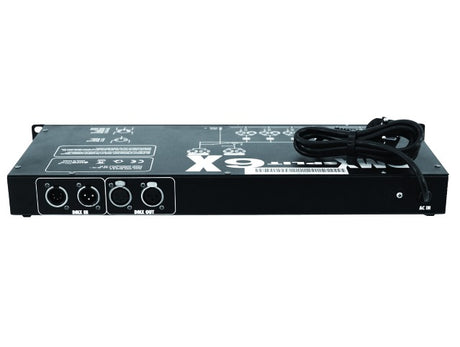

Eurolite är ett etablerat namn inom ljus- och effektsidan och erbjuder DMX splitters som ofta kombinerar flera utgångar med både 3-poliga och 5-poliga XLR-anslutningar. Produkterna är utformade för att passa både mindre och större system, med galvaniskt isolerade in- och utgångar och separata drivkretsar per kanal. De rackmonterade modellerna från Eurolite lämpar sig särskilt väl i permanenta installationer eller turnérack där du behöver flera DMX-linjer på ett organiserat sätt.

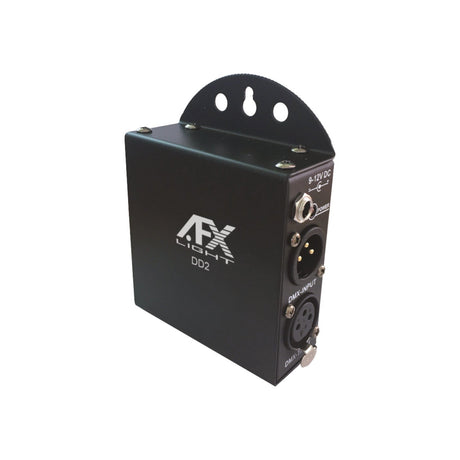

AFX erbjuder kompakta DMX splitters som är lämpliga för portabel användning, mindre scener och DJ-setup. Här ligger fokus på enkel hantering, tydlig funktionalitet och tillräckligt med utgångar för de flesta standardriggar. En typisk lösning från AFX har en ingång, flera isolerade utgångar och ibland en parallellutgång för vidarekoppling, vilket gör den flexibel i olika scenarier.

Cameo är inriktat mot den professionella användaren och erbjuder DMX splitters som ofta kombinerar splitter- och booster-funktion i ett 19-tums rackchassi. Dessa enheter har flera elektriskt isolerade XLR-utgångar, både 3- och 5-pol, tydliga DMX- och strömstatusindikatorer samt genomtänkta monteringsalternativ för att passa i olika racklösningar. Den här typen av splitter passar särskilt bra i större system där överblick, robust konstruktion och säker signaldistribution är avgörande.

Chauvet är ett annat välkänt varumärke inom ljusbranschen. Deras DMX splitters fokuserar ofta på optisk isolering och universell kompatibilitet med DMX-512-standarden. Enheterna är designade för att dela upp en inkommande DMX-signal i flera separata utgångar med hög driftsäkerhet. För användare som redan arbetar med ljus- och effektenheter från samma varumärke är en DMX splitter från Chauvet ett naturligt val, men de fungerar generellt väl ihop med utrustning från andra tillverkare så länge DMX-standarden följs.

Genom att välja en DMX splitter från etablerade varumärken i SoundStoreXL:s sortiment får du tillgång till genomprövade lösningar som är framtagna för verkliga scenmiljöer. Fokuset ligger på stabilitet, korrekt DMX-hantering, bra byggkvalitet och praktiska funktioner som gör vardagen enklare för både tekniker och användare.

Användningsscenarier

DMX splitters används i en lång rad sammanhang, från små, temporära riggar till komplexa fasta installationer. Nedan följer typiska scenarier där rätt DMX splitter gör stor skillnad för både funktion och driftsäkerhet.

För nybörjaren eller den mindre riggen – till exempel en mobil DJ, ett mindre band eller en föreningslokal – handlar det ofta om att få ordning på några få DMX-zoner. Det kan vara LED-par på scenen, några effektenheter och kanske bakgrundsbelysning i rummet. Här räcker det i regel med en kompakt DMX splitter med fyra utgångar. En utgång kan gå till frontljuset, en annan till bakljuset, en tredje till effekterna och en fjärde till eventuell belysning i lokalen. Genom att dela upp signalen på det sättet blir det lättare att dra kablarna kortare och mer logiskt, vilket gör installationen både snyggare och mer stabil.

För den mer avancerade användaren – till exempel en klubb, en mindre teater eller en kyrka – finns det ofta fler ljuszoner och längre kabellängder. Här kan en rackmonterad DMX splitter med fler utgångar vara optimal. Från ett centralt rackrum fördelas DMX-signalen ut till scen, publikbelysning, dekorljus, fasadbelysning och eventuella extra zoner. Varje utgång kan gå till en egen underfördelning där ytterligare en splitter, eller enbart armaturer, är anslutna. Elektrisk isolering mellan utgångarna är särskilt värdefull i sådana, mer omfattande system.

För den professionella turné- och eventproduktionens behov krävs maximal flexibilitet och driftsäkerhet. DMX splitters i denna kategori är ofta robusta rackenheter med flera isolerade utgångar, tydliga statusindikatorer och genomtänkta monteringsmöjligheter. I en turnéproduktion kan samma splitter användas på olika sätt beroende på scenens utformning: ena kvällen delas DMX-signalen till scenens vänster- och höger-sida samt bakre riggar och golvljus, nästa kväll anpassas kablaget efter en helt annan lokal. Här är det viktigt att DMX splittern klarar både snabba ombyggnationer och kontinuerlig last utan att kompromissa med signalintegriteten.

Även inom fasta installationer som konferensanläggningar, eventhallar, studior och TV-produktion används DMX splitters för att strukturera systemet. Här installerar man ofta en eller flera rackmonterade enheter i ett centralt teknikrum, från vilket DMX-kablar dras i permanenta rör eller kabelstegar. Varje utgång kan då dedikeras till en viss del av anläggningen, och vid produktion kopplar teknikerna helt enkelt in armaturer och effektenheter i de befintliga uttagen.

I alla dessa scenarier är grundprincipen densamma: en DMX splitter gör DMX-distributionen tydligare, säkrare och mer flexibel. Genom att välja rätt storlek, varumärke och funktioner kan du anpassa lösningen efter både nuvarande och framtida behov.

Programvara och kompatibilitet (Om relevant)

DMX splitters arbetar enligt DMX-512-standarden och är därför i princip neutrala i förhållande till vilken typ av styrsystem du använder. Det kan vara ett klassiskt ljusbord, en DMX-kontroller, en datorbaserad lösning med DMX-interface eller andra system som skickar ut standardiserad DMX-512-data. Så länge DMX-signalen följer standarden kommer splittern att ta emot och fördela den på ett korrekt sätt.

Om du styr ljuset via programvara i en dator eller surfplatta, går kommunikationen vanligen via ett DMX-interface som omvandlar digital data från din DAW eller ljusstyrningsprogramvara till DMX-512. DMX splittern ansluts sedan till detta interface på samma sätt som om det vore ett traditionellt ljusbord. Därifrån fördelas signalen vidare till respektive DMX-zon. Det gör det möjligt att kombinera modern mjukvarustyrning med en professionell, hårdvarubaserad DMX-infrastruktur.

När det gäller fysisk kompatibilitet behöver du kontrollera om din utrustning använder 3-poliga eller 5-poliga XLR-kontakter, eller en blandning av båda. Många DMX splitters i SoundStoreXL:s sortiment är utrustade med båda typerna, vilket ger god flexibilitet. Vid behov kan du komplettera med anpassade DMX-kablar och eventuella adaptrar, men det är viktigt att alltid hålla sig till DMX-anpassade kablar och kontakter för att minimera risken för störningar.

Vissa avancerade DMX-system använder även protokoll som möjliggör tvåvägskommunikation för övervakning och konfiguration av armaturer. I en sådan miljö är det viktigt att kontrollera om din DMX splitter stödjer den aktuella typen av dataöverföring. För grundläggande DMX-512-styrning räcker det däremot med att splittern korrekt hanterar enkelriktad DMX-kommunikation och förstärker samt isolerar signalen enligt standarden.

FAQ – vanliga frågor

Nedan följer svar på några av de vanligaste frågorna kring DMX splitters, DMX-kablar och installation. Syftet är att ge praktisk vägledning som både underlättar planering och minskar behovet av felsökning vid senare tillfälle.

Vad gör en DMX splitter? En DMX splitter tar emot en DMX-512-signal från en källa, till exempel ett ljusbord eller en DMX-kontroller, och delar upp den i flera separata, elektriskt isolerade DMX-linjer. Samtidigt buffrar och förstärker splittern ofta signalen, så att den kan skickas vidare över längre kabellängder och till fler enheter utan försämrad signalintegritet. På så sätt fungerar splittern som ett nav som fördelar DMX-signalen på ett säkert sätt till olika delar av din ljusrigg.

Behöver du en DMX splitter? I mycket små system, där du bara har några få DMX-enheter kopplade i en kort kedja, kan du i vissa fall klara dig utan. Men så snart du har längre kabellängder, fler armaturer, flera zoner eller behov av stabil drift i miljöer där driftsäkerhet är kritisk, är en DMX splitter starkt rekommenderad. Den gör det enklare att bygga en logisk struktur, förbättrar signalstyrkan och minskar risken för att ett fel på en enhet slår ut hela kedjan.

Hur mycket signal förloras med en splitter? En kvalitets-DMX-splitter är konstruerad för att inte orsaka någon märkbar signalförlust. Tvärtom fungerar den som en aktiv förstärkare som återskapar den inkommande DMX-signalen på varje utgång. Förutsatt att kablar, kontakter och terminering är korrekta, bör du inte märka någon försämring. Däremot kan felaktig kabeldragning, undermåliga kablar eller överdrivet långa kedjor utan rätt förstärkning ge problem – därför är splittern en viktig del av en välbyggd DMX-infrastruktur.

Kan du koppla ihop två DMX-kablar? Ja, det går att koppla ihop två DMX-kablar via en korrekt DMX-anpassad koppling för att förlänga en linje. Det är dock viktigt att inte bygga kedjor som är onödigt långa eller fulla av övergångar, eftersom varje övergång kan bli en potentiell felkälla. Om du ofta behöver långa kabeldragningar är det bättre att planera för rätt längder från början och använda en DMX splitter för att skapa flera kortare linjer i stället för en enda mycket lång.

Kan en DMX-kabel skarvas? En DMX-kabel kan i teorin skarvas, men det rekommenderas sällan i professionella installationer. Varje skarv ökar risken för dålig kontakt, impedansavvikelser och störningar. Om en kabel går av eller behöver förlängas är det bättre att byta till en kabel med rätt längd, eller använda lämpliga kontakter och kopplingar som är avsedda för DMX. Återigen kan en DMX splitter hjälpa dig att undvika nödlösningar genom att du kan planera rimliga kabellängder i flera grenar.

Kan du göra en egen DMX-terminator? Det är tekniskt möjligt att tillverka en egen DMX-terminator genom att montera ett motstånd mellan vissa stift i en XLR-kontakt enligt DMX-standarden. För de flesta användare rekommenderas dock att använda färdiga DMX-terminatorer, eftersom de är byggda och testade för ändamålet. Vissa professionella DMX splitters har dessutom inbyggda, omkopplingsbara termineringsmotstånd på specifika portar, vilket gör hanteringen ännu enklare. Korrekt terminering i slutet av DMX-kedjan är en viktig del av att förebygga reflektioner och signalfel.

Hur använder man en DMX splitter i praktiken? Grundprincipen är att ansluta DMX-utgången från din kontroller eller ljusbord till splitterns DMX-ingång. Därefter ansluter du varje DMX-gren från en av splitterutgångarna till respektive grupp av armaturer eller enheter. Adressering av armaturerna görs på samma sätt som om de satt i en enda kedja. Skillnaden är att du nu har kortare och tydligare linjer, ofta med bättre stabilitet och enklare felsökning.

Köp DMX splitters säkert hos SoundStoreXL

När du investerar i DMX splitters är målet att få en stabil, flexibel och framtidssäker DMX-infrastruktur. Genom att välja produkter från etablerade varumärken som Eurolite, AFX, Cameo och Chauvet får du utrustning som är utvecklad för verkliga scenmiljöer och professionellt bruk. Oavsett om du bygger en mindre rigg för mobilt bruk eller ett större, permanent system, finns det lösningar i olika storlekar och utföranden som matchar dina behov.

Hos SoundStoreXL hittar du ett brett sortiment av DMX splitters, tillsammans med tillhörande DMX-kablar, kontrollbord, scenljus och effektenheter. Det gör det möjligt att planera hela din infrastruktur från samma leverantör, med produkter som är anpassade för att fungera tillsammans. Genom att utgå från hur många DMX-zoner du behöver, vilken formfaktor som passar bäst och vilka funktioner som är viktigast för din miljö, kan du skapa en lösning som är både driftsäker och enkel att hantera.

SoundStoreXL erbjuder trygg beställning, snabb leverans och kunnig rådgivning kring DMX-teknik och scenbelysning. Genom att kombinera rätt DMX splitters med kvalitativa kablar och korrekt planerad kabeldragning får du ett system som fungerar stabilt över lång tid, oavsett om det används dagligen i en professionell teater eller vid återkommande event och produktioner.
