Tascam MM-2D Analog Dante-omvandlare 2 in / 2 out, XLR

Tascam MM-2D-X Analog Dante converter med DSP mixer

MM-2D är en utsökt analog ingångs- / utgångsenhet som antingen kan konvertera två mic / line-ingångssignaler till två Dante-utgångssignaler eller två Dante-ingångssignaler till två linjeutgångssignaler. Dessutom stöder den även 4-kanals Dante input / output, vilket gör det möjligt att använda i princip alla ljudkällor i ett befintligt Dante-nätverk. Tillgänglig med Euroblock (MM-2D-E) eller XLR (MM-2D-X) kontakter för analoga ingångar och utgångar, kan denna modell användas för ett brett spektrum av applikationer.

MM-2D är en del av Tascam Dante Compact-processorserien, som består av kompakta audio-konverterare i halv rackstorlek för Dante / AES67-nätverk. Modellerna kan enkelt lägga till ytterligare mic / line- eller AES / EBU-ingångar / utgångar till Dante-ljudnät i offentliga anläggningar, tv-stationer, inspelningsstudior eller exklusiva hemmiljöer och kan kombineras fritt.

En avgörande fördel med produktprogrammet är DSP-processorn inbyggd i varje enhet. Genom att tillhandahålla inte bara mixfunktioner och EQ, utan även dynamisk bearbetning, automatisk nivåstyrning, automatisk duckning, routing och bruskorrigering, kan även små system prestera utan ytterligare signalbearbetning eller mixarenheter. Från ingång av mikrofonsignaler till utgång till aktiva högtalare eller inspelningsenheter, kan Dante Compact Processor Series bygga upp ett komplett litet system på egen hand.

Fjärrstyrning är möjlig via två olika softwareprogram för Mac, Windows, iOS och Android-enheter: Tascam DCP Connect för konfiguration och Tascam EZ Connect för slutanvändare, som båda är enkla att använda och ingår i enheterna. MM-2D möjliggör också att dämpa sina ingångar och styra sina utgångsnivåer via GPI.

Alla modeller kan drivas av PoE eller en extra växelströmsadapter. Vid användning av power-daisy-chaining kan två enheter monteras sida vid sida.

Hardware features

Två balanserade mic/line-ingångar med 48 V fantommatning
Två balanserade linjeutgångar
Två produktvarianter: MM-2D-E: Utrustad med Euroblock-kontakter för permanent installation
MM-2D-X: Utrustad med XLR-kontakter för turné och andra mer flexibla tillämpningar

Dante-gränssnittet tillåter att audio-signaler överförs över ett Ethernet-nätverk
Två LAN-kontakter för Dante daisy-chaining
Flexibel routing med "Dante Controller" software
AES67 stöds för att möjliggöra anslutning med Ravenna och andra kompatibla audio-nätverkstekniker

Upp till 96 kHz samplingsfrekvens och 24 bit upplösning

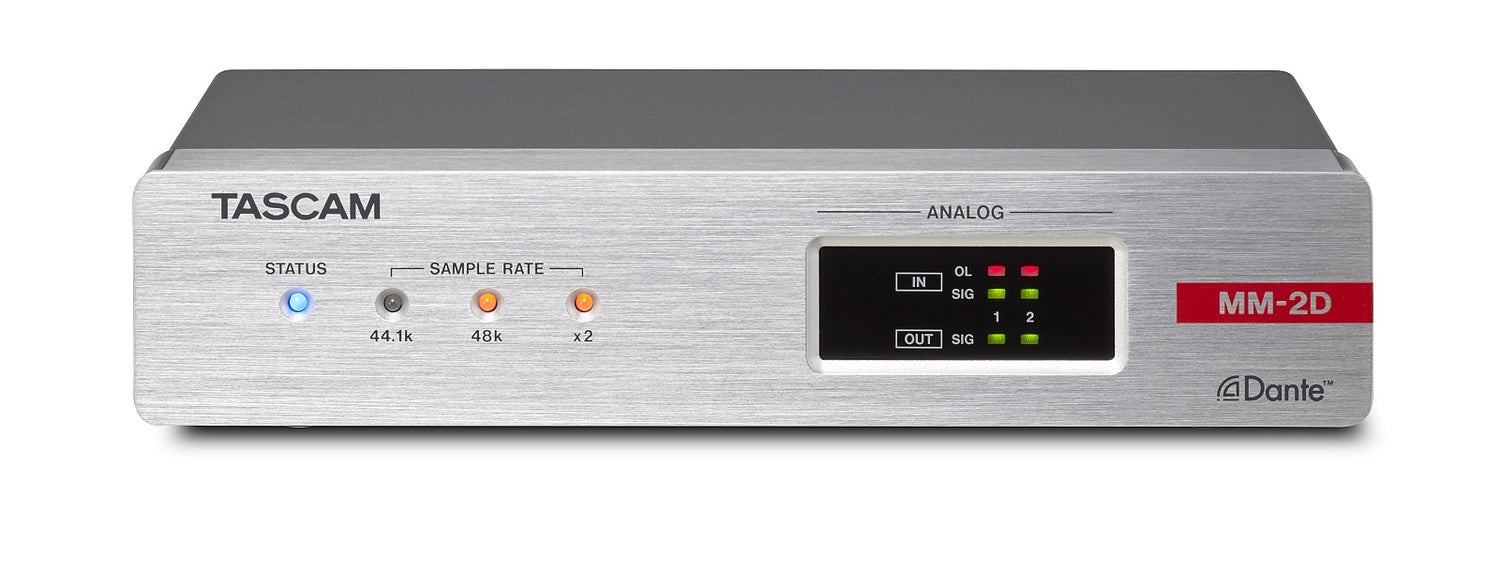

Indikatorer på frontpanelen för driftstatus och aktuell samplingsfrekvens
Överbelastningsindikatorer för analoga insignaler
Signalindikatorer för analoga in- och utgångssignaler
Ingångar kan tystas via GPI (MM-2D-E endast)
Utgångsnivåer kan kontrolleras via GPI (MM-2D-E endast)
Strömförsörjning via PoE (Power over Ethernet) eller valfri PS-P1220E nätadapter
Power daisy-chaining tillåter att två enheter matas från en nätadapter
Half-rack storlekschassi (1U)
Monteringsvinklar ingår för att fästa enheten under t.ex. ett bord

Software features

Fyra Dante audioingångs- och utgångskanaler

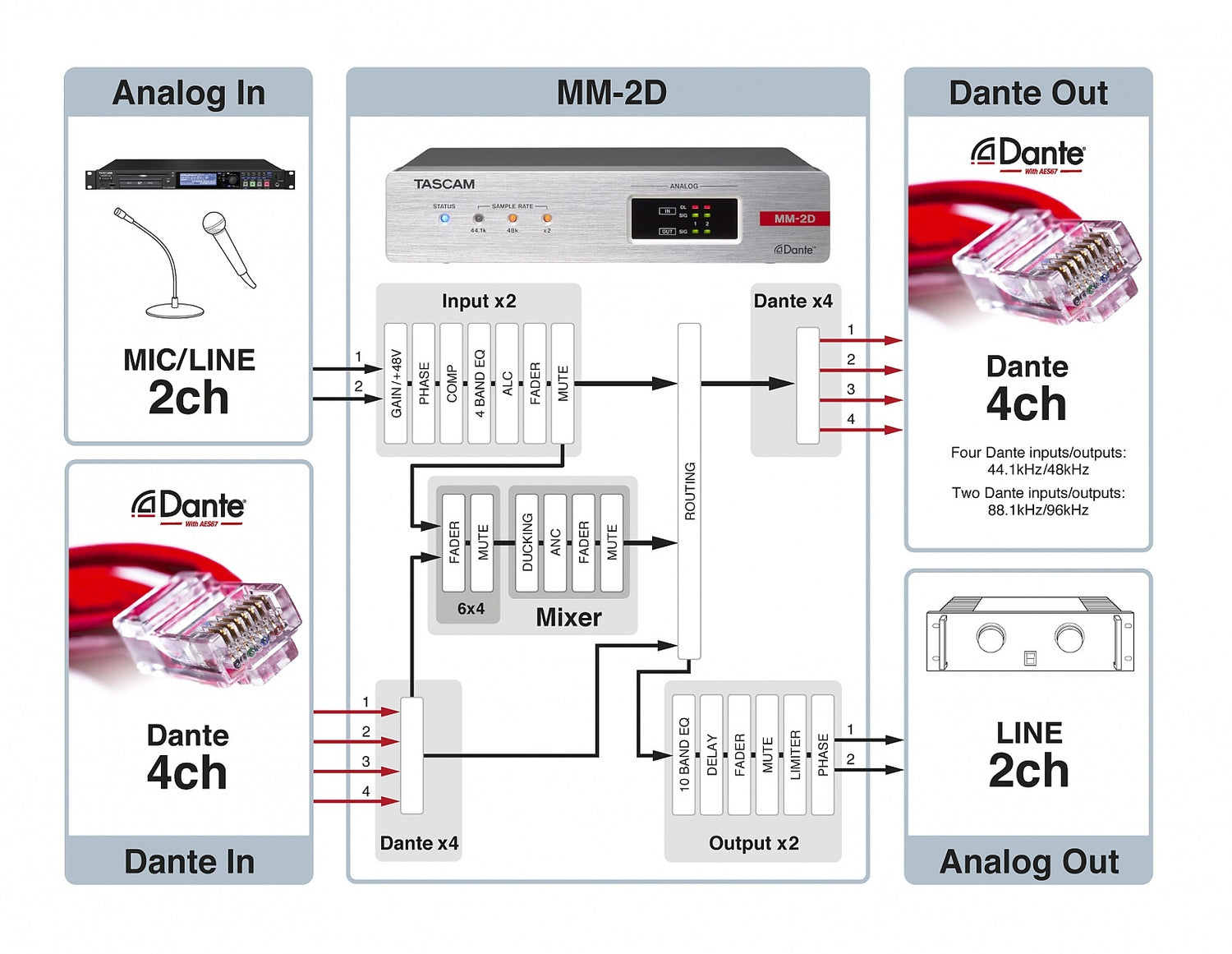

Kraftfull DSP mixer Ingångsfunktioner: fantommatning på/av, känslighet (gain), trim, fas, 4-band equalizer, automatisk nivåkontroll, fader, mute
Mixerfunktioner: Matrix mixer, ducking, ambient noise compensator (ANC), routing
Utgångsfunktioner: 10-band equalizer, delay, fader, mute, limiter, fas

Upp till sex ingångskällor (två mic/line-ingångssignaler och fyra Dante-ingångar) kan mixas
Matrix tillåter att två mic/line-ingångar, fyra Dante-ingångar och mixerutgången routas till två linjeutgångar och/eller fyra Dante-utgångar
Upp till 50 scenpresets kan sparas
Tidsstyrd händelsefunktion tillåter presets att växlas vid specifika tider (planerat för en framtida uppdatering)
Fem olika referensnivåer tillgängliga för att anpassa till i princip alla tillämpningar inom konsument-, proffs- eller sändningsmiljöer
Två typer av kontrollsoftware tillgängliga (kompatibla med Windows/Mac/iOS/Android-enheter): Tascam MX Connect för systemintegratörer erbjuder full åtkomst till i princip alla inställningar
Tascam EZ Connect för slutanvändare är en enkel app för endast de mest nödvändiga inställningarna

Optional accessories

PS-P1220E nätadapter (kan också användas för redundant strömförsörjning vid drift med PoE)
AK-RS1 rackmount shelf för två enheter att monteras sida vid sida

Specifications

General

Antal kanaler och format 2 kanaler, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bit

Audio inputs and outputs

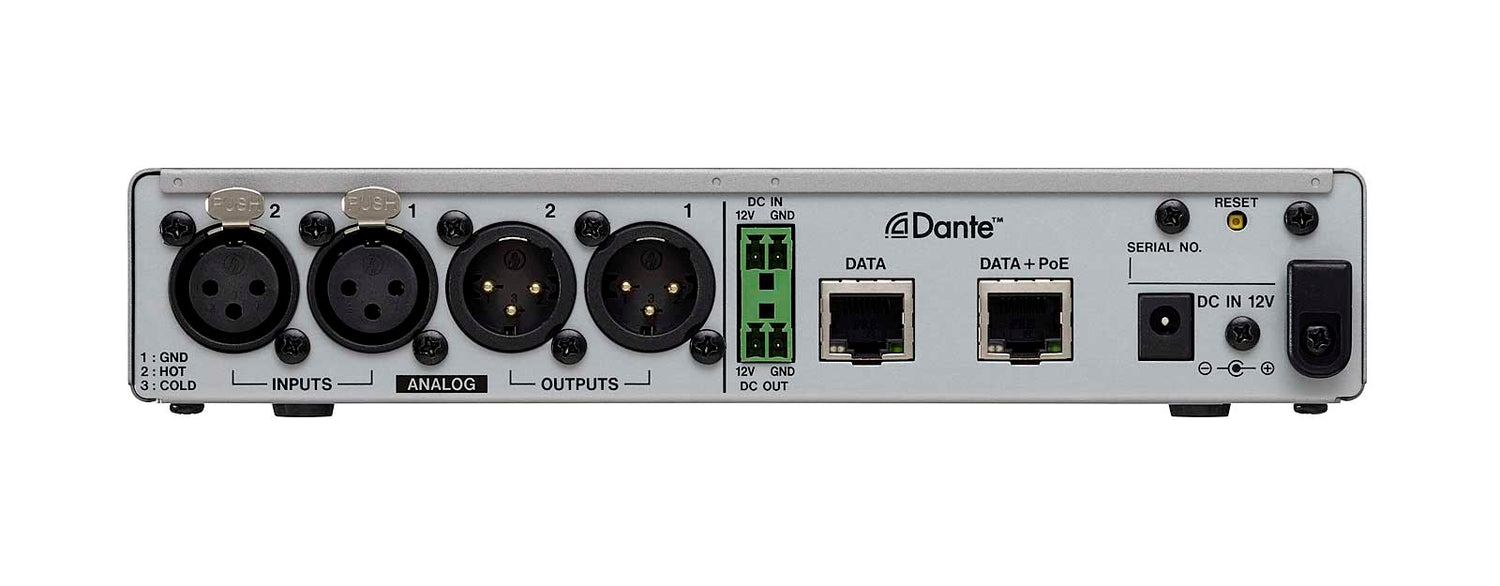

Analoga ingångar (ANALOG IN) MM-2D-E: Balanserade Euroblock-kontakter, 3.81 mm steg
MM-2D-X: XLR-kontakter
(XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Minsta ingångsnivå -74 dBu
Maximal ingångsnivå +26 dBu
Ingångsimpedans ≥2 kOhm
Analoga utgångar (ANALOG OUT) MM-2D-E: Balanserade Euroblock-kontakter, 3.81 mm steg
MM-2D-X: XLR-kontakter
(XLR-3-32, 1: GND, 2: HOT, 3: COLD)
Nominal utgångsnivå +4 dBu (Ref(D) ≠ -9 dBFS)
+6 dBu (Ref(D) = -9 dBFS)
Maximal utgångsnivå (valbar) +15 dBu (Ref(D): -9 dBFS)
+18 dBu (Ref(D): -14 dBFS)
+20 dBu (Ref(D): -16 dBFS)
+22 dBu (Ref(D): -18 dBFS)
+24 dBu (Ref(D): -20 dBFS)
Utgångsimpedans ≤200 Ohm
Obs: 0 dBu motsvarar 0.775 Vrms

Andra ingångar och utgångar

Dante/Ethernet-kontakter (DATA/DATA+PoE) RJ-45
Överföringsprotokoll Dante
Gigabit Ethernet-standard 1000BASE-T (IEEE 802.3ab)
Kabelkrav Cat 5e eller bättre STP-kablar
Extern dämpningskontroll (LED/SWITCH/GND, MM-2D-E endast) Balanserade Euroblock-kontakter, 3.81 mm steg
LED-kontakter
Utgångsformat Open collector (10 Ohm utgångsimpedans, 48 V isolationsspänning, 35 mA maximal ström)
Maximal utspänning för Low level 0.5 V
SWITCH-kontakter
Maximal ingångsspänning 5.5 V
Minsta ingångsspänning för High level 2.31 V
Maximal ingångsspänning för Low level 0.99 V
Utgångsnivåkontroll (10V/CONTROL/GND, MM-2D-E endast) Balanserade Euroblock-kontakter, 3.81 mm steg
Anslut en variabel resistor här (10 kOhm rekommenderas)

Audio performance

Mikrofoningång till Dante-utgång
Mic amp EIN (equivalent input noise) ≤-125 dB
(150 Ohm, 22 kHz LPF, A-weighted, JEITA)
Frekvensgång 20 Hz - 20 kHz, ±0.5 % (samplingsfrekvens 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (samplingsfrekvens 88,2/96 kHz, JEITA)
Distorsion (THD+N) ≤0.005 %
(-1 dBFS input, 44.1/48/88.2/96 kHz samplingsfrekvens, JEITA)
S/N-förhållande ≥105 dB
(44.1/48/88.2/96 kHz samplingsfrekvens, JEITA)
Bleed (crosstalk) ≥100 dB
(44.1/48/88.2/96 kHz samplingsfrekvens, JEITA)
Dynamiskt omfång ≥105 dB
(44.1/48/88.2/96 kHz samplingsfrekvens, JEITA)
Dante-ingång till linjeutgång
Frekvensgång 20 Hz - 20 kHz, ±0.5 % (samplingsfrekvens 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (samplingsfrekvens 88,2/96 kHz, JEITA)
Distorsion (THD+N) ≤0.005 %
(-1 dBFS input, 44.1/48/88.2/96 kHz samplingsfrekvens, JEITA)
S/N-förhållande ≥105 dB
(44.1/48/88.2/96 kHz samplingsfrekvens, JEITA)
Bleed (crosstalk) ≥100 dB
(44.1/48/88.2/96 kHz samplingsfrekvens, JEITA)
Dynamiskt omfång ≥105 dB
(44.1/48/88.2/96 kHz samplingsfrekvens, JEITA)
Obs: JEITA indikerar överensstämmelse med JEITA CP-2150

Strömförsörjning och andra specifikationer

Strömförsörjning PoE class 0
Tascam PS-P1220E nätadapter (säljs separat)
Strömförbrukning 6 W
Mått (B × H × D) 214 mm × 45 mm × 136 mm (inklusive utstickande delar)
Vikt 885 g
Tillåten driftstemperatur 0-40 ºC
