Tascam ML-32D Analog Dante-omvandlare 32 kanaler

Tascam ML-32D Analog Dante converter

Tascam ML-32D är en kompakt högkvalitativ Analog-Dante-Analog converter designad för att transportera 16 eller 32 analoga audio kanaler över Dante nätverk i båda riktningarna.

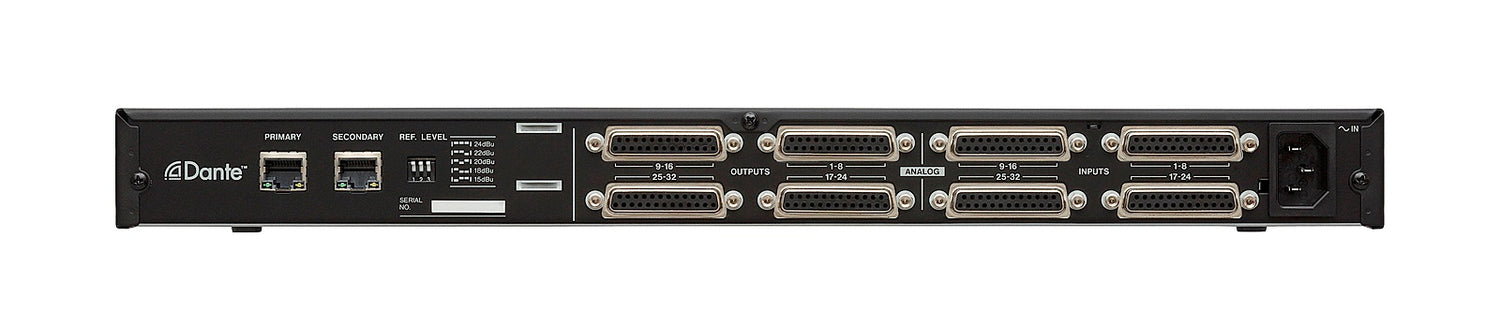

25-pin D-sub connector för att spara plats, kan användas tillsammans med Tascam breakout paneler; input och balanserad output, line-level analog audio signal.
2 Ethernet connector (Dante Primary/Secondary) för redundant nätverksläge i 2 separata nätverk.

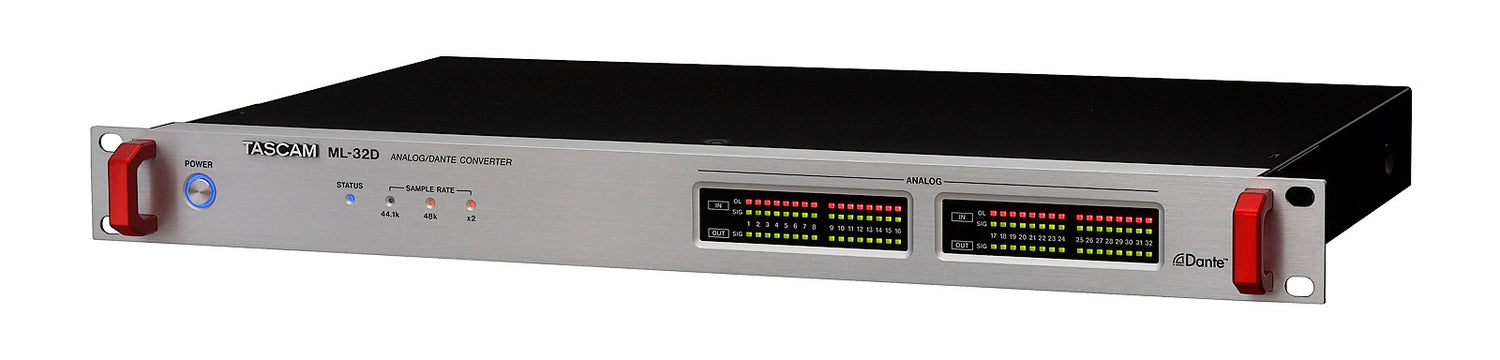

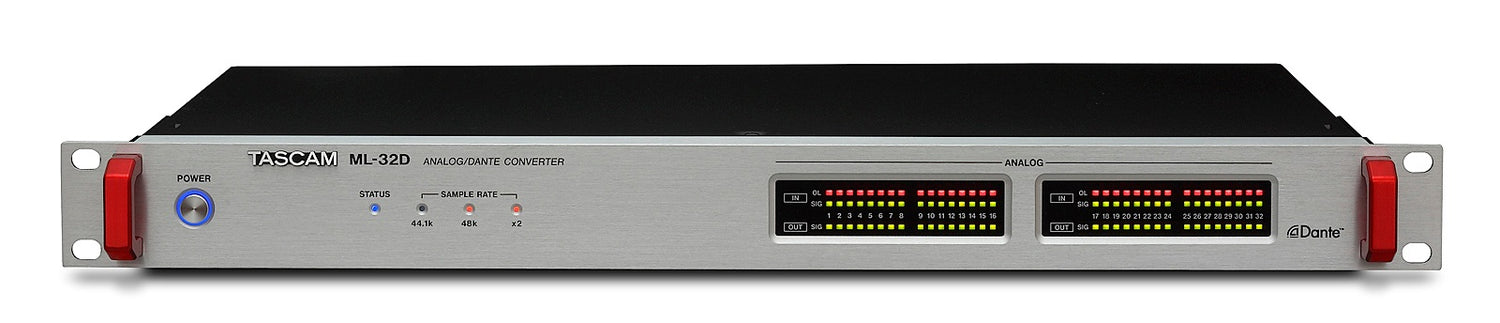

Indikator för driftstatus och aktuell samplingsfrekvens samt overload LEDs för varje input och signal LEDs för varje in- och output.
Omkopplare på baksidan möjliggör att ställa in det kräva­de maximala ingångs-/utgångsnivån.
Eventuella andra inställningar, såsom samplingsfrekvens, kanalrouting eller fördröjning, kan göras i den fritt tillgängliga "Dante Controller" datorapplikationen.

Dante är en nätverksteknologi från Audinate, som erbjuder högpresterande audio-distribution över standard IP-nätverk.
Den stödjer hundratals samtidiga kanaler av okomprimerat ljud med ultra låg latency och exakt synkronisering.

Analogue-Dante-Analogue converter för 16 (ML-16D) or 32 (ML-32D) line-level audio channels
Dante interface allows up to 16/32 audio channels to be transferred over an Ethernet network. Two LAN connectors for primary and secondary networks provide redundancy.
Flexible routing with "Dante Controller" software.
AES67 is supported to allow connection with Ravenna and other compatible audio network technologies.

Upp till 96 kHz samplingsfrekvens och 24 bit upplösning.
Indikatorer för driftstatus och aktuell samplingsfrekvens.
Overload-indikatorer för analoga insignaler.

Signalindikatorer för analoga in- och utsignaler.
Fem olika referensnivåer tillgängliga för att anpassas till praktiskt taget alla tillämpningar inom konsument-, professionell- eller broadcastmiljöer (valbara via switches på baksidan).
25-pin D-sub-kontakter för balanserade line-ingångar/utgångar (AES59-2012: TASCAM pin assignment). Euro Block breakout box kan användas för fast installation (BO-32DE).
XLR breakout-boxar kan användas för live-musik eller studioapplikationer (BO-16DX/IN, BO-16DX/OUT).

19-tums rackmonterbart chassi (1U).

Ratings
Audio resolution: 44.1/48/88.2/96 kHz, 16/24 bit

Analogue audio inputs
Connectors: D-sub 25-pin
Locking screws: No. 4-40 UNC (inch type)
Nominal input level: +4 dBu, +6 dBu (only when maximum input level is +15 dBu)
Maximum input level: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu
(set by REF. LEVEL switches)
Input impedance: greater than or equal to 10 k ohm

Analogue audio outputs
Connectors: D-sub 25-pin
Locking screws: No. 4-40 UNC (inch type)
Nominal output level: +4 dBu, +6 dBu (only when maximum output level is +15 dBu)
Maximum output level: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu
(set by REF. LEVEL switches)
Output impedance: less than or equal to 200 ohm
Applicable load impedance: greater than or equal to 2 k ohm

Network inputs/outputs
Dante PRIMARY/SECONDARY RJ-45 connectors
Transmission protocol: Dante
Network standard: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab)
Cable requirements: Cat 5e or better STP cables

Audio performance
ANALOG IN to DANTE OUT
Frequency response: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 44.1/48 kHz sampling frequency, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 88.2/96 kHz sampling frequency, JEITA)
Distortion (THD+N): less than or equal to 0.001%
(-1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz sampling frequency, JEITA)
S/N ratio: greater than or equal to 113 dB
(44.1/48/88.2/96 kHz sampling frequency, JEITA)
Crosstalk: greater than or equal to 115 dB
(1 kHz, 44.1/48/88.2/96 kHz sampling frequency, JEITA)

DANTE IN to ANALOG OUT
Frequency response: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 44.1/48 kHz sampling frequency, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(-16 dBFS input, 88.2/96 kHz sampling frequency, JEITA)
Distortion (THD+N): less than or equal to 0.001%
(-1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz sampling frequency, JEITA)
S/N ratio: greater than or equal to 110 dB
(44.1/48/88.2/96 kHz sampling frequency, JEITA)
Crosstalk: greater than or equal to 115 dB
(1 kHz, 44.1/48/88.2/96 kHz sampling frequency, JEITA)

Power supply and other specifications
Power supply: AC 100-240 V, 50/60 Hz
Power consumption: ML-32D: 22 W, ML-16D: 14 W
Dimensions (W × H × D): 483 mm × 45 mm × 304 mm
Weight: ML-32D: 3.5 kg, ML-16D: 3.3 kg
Operating temperature range: 0-40 °C
