Tascam ML-16D Analog Dante-omvandlare 16 kanaler

Tascam ML-16D Analog Dante converter

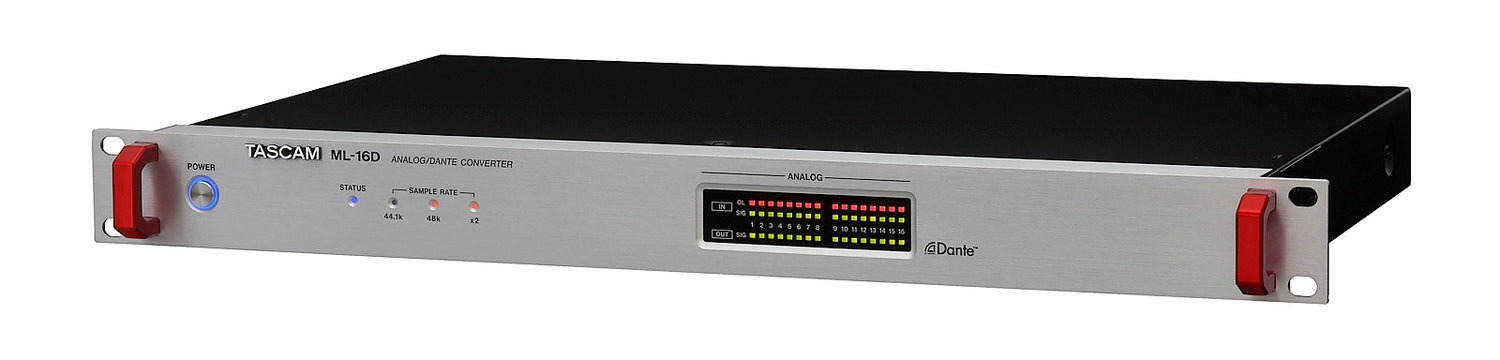

Tascam ML-16D är en kompakt, högkvalitativ Analog-Dante-Analog converter designad för att transportera 16 eller 32 analoga audio-kanaler över Dante-nätverk i båda riktningarna.

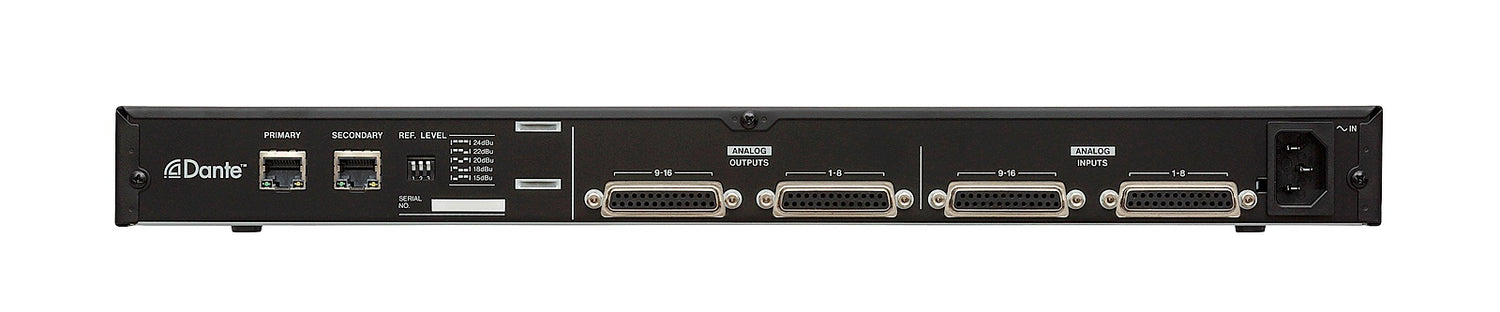

25-pin D-sub connector för att spara plats, kan användas tillsammans med Tascam breakout paneler; input och balanserad output, line-level analog audio-signal.
2 Ethernet connectors (Dante Primary/Secondary) för redundant nätverksläge i 2 separata nätverk.

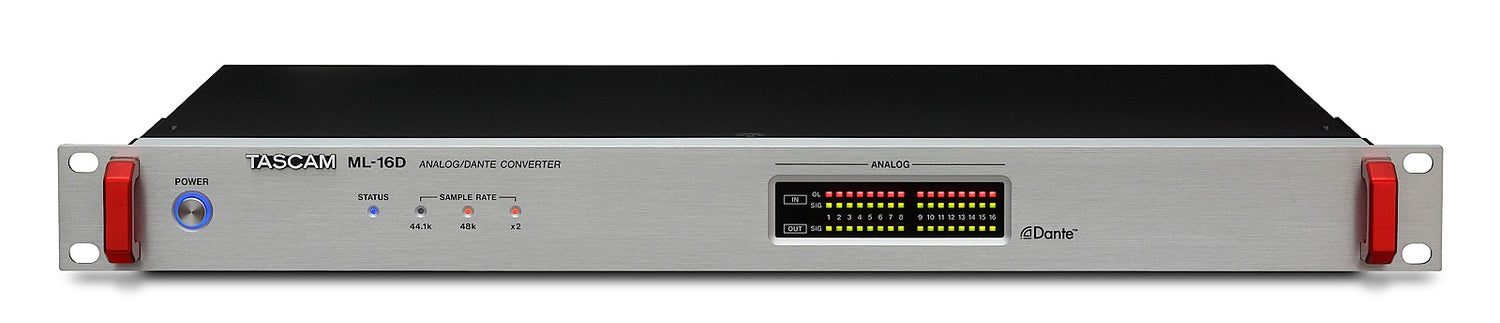

Indikator för driftstatus och aktuell samplingsfrekvens samt overload-LEDs för varje input och signal-LEDs för varje in- och output.
Omkopplare på baksidan ger möjlighet att ställa in det kräva de maximala ingångs-/utgångsnivån.
Eventuella andra inställningar, såsom samplingfrekvens, kanalrouting eller fördröjning, kan göras i den fritt tillgängliga "Dante Controller" datorapplikationen.

Dante är en nätverksteknik från Audinate, som erbjuder högpresterande audiodistribution över standard IP-nätverk.
Den stöder hundratals samtidiga kanaler av okomprimerat ljud med ultra låg latens och exakt synkronisering.

Analogue-Dante-Analogue converter för 16 (ML-16D) or 32 (ML-32D) line-level audio channels
Dante-gränssnitt tillåter upp till 16/32 audio-kanaler att överföras över ett Ethernet-nätverk. Två LAN-kontakter för primärt och sekundärt nätverk ger redundans.
Flexibel routing med "Dante Controller" mjukvara.
AES67 stöds för att möjliggöra anslutning med Ravenna och andra kompatibla audionätverksteknologier.

Upp till 96 kHz samplingsfrekvens och 24 bit upplösning.
Indikatorer för driftstatus och aktuell samplingsfrekvens.
Overloadindikatorer för analoga ingångssignaler.

Signalindikatorer för analoga ingångs- och utsignaler.
Fem olika referensnivåer tillgängliga för att anpassa sig till nästan vilken användning som helst i konsument-, professionellt- eller broadcast-miljöer (väljs via omkopplare på baksidan).
25-pin D-sub connectors för balanserade line inputs/outputs (AES59-2012:TASCAM pin assignment). Euro Block breakout box kan användas för fast installation (BO-32DE).
XLR breakout boxes kan användas för live-musik eller studiotillämpningar (BO-16DX/IN, BO-16DX/OUT).

19-tums rackmonterbart chassi (1U).

Specifikationer
Audioupplösning: 44.1/48/88.2/96 kHz, 16/24 bit.

Analoga audioingångar
Connectors: D-sub 25-pin.
Locking screws: No. 4-40 UNC (inch type).
Nominal input level: +4 dBu, +6 dBu (endast när maximal input nivå är +15 dBu).
Maksimal input niveau: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (inställd av REF. LEVEL switches).
Input impedance >=10 kOhm.

Analoga audiooutputs
Connectors: D-sub 25-pin.
Locking screws: No. 4-40 UNC (inch type).
Nominal output level: +4 dBu, +6 dBu (endast när maximal output nivå är +15 dBu).
Maksimal output niveau: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (inställd av REF. LEVEL switches).
Output impedance <=200 Ohm.
Användbar belastningsimpedans >=2 kOhm.

Network inputs/outputs
Dante PRIMARY/SECONDARY RJ-45 connectors.
Transmission protocol: Dante.
Network standard: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab).
Kabelkrav: Cat 5e eller bättre STP-kablar.

Audio performance
ANALOG IN to DANTE OUT
Frekvensrespons: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 44.1/48 kHz sample frekvens, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 88.2/96 kHz sample frekvens, JEITA)
Distortion (THD+N) <=0.001 %
(-1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)
S/N ratio >=113 dB
(44.1/48/88.2/96 kHz sample frekvens, JEITA)
Crosstalk >=115 dB
(1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)

DANTE IN to ANALOG OUT
Frekvensrespons: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(-16 dBFS input, 44.1/48 kHz sample frekvens, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(-16 dBFS input, 88.2/96 kHz sample frekvens, JEITA)
Distortion (THD+N) <=0.001 %
(-1 dBFS input, 1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)
S/N ratio >=110 dB
(44.1/48/88.2/96 kHz sample frekvens, JEITA)
Crosstalk >=115 dB
(1 kHz, 44.1/48/88.2/96 kHz sample frekvens, JEITA)

Strömförsörjning och övriga specifikationer
Strömförsörjning: AC 100-240 V, 50/60 Hz.
Strömförbrukning: ML-32D: 22 W, ML-16D: 14 W.
Dimensioner (B × H × D): 483 mm × 45 mm × 304 mm.
Vikt: ML-32D: 3.5 kg, ML-16D: 3.3 kg.
Drifttemperatur: 0-40 °C.
