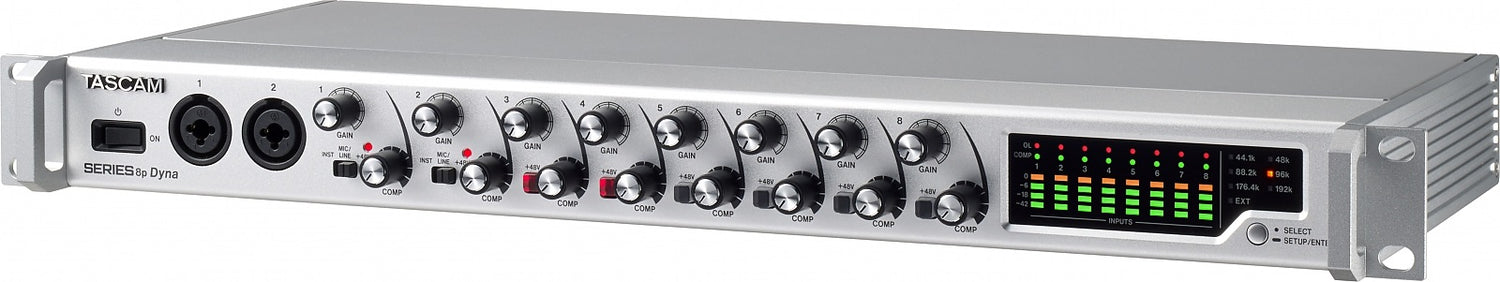

Tascam Series 8P DYNA PreAmp och Compressor

Tascam Series 8P Dyna

8-kanals mikrofonförförstärkare med analog kompressor och optisk S/MUX-utgång

Med utmärkta ljudspecifikationer och anslutningsmöjligheter samt en enastående mikrofonförförstärkare är Tascam SERIES 8p Dyna ett bra val för både studio och scen. Med dubbla optiska S / MUX-portar, placerade i ett robust 1U-rackmonteringshölje, är den en perfekt expansionsenhet för en Tascam SERIES 102i eller 208i eller andra S / MUX-utrustade ljudgränssnitt inklusive ADAT, eller kan användas som en fristående frontend. Utöver åtta separata TRS-utgångar har SERIES 8p Dyna även en balanserad analog utgång med flera kanaler, som exempelvis kan anslutas till en BO-16DX / OUT XLR breakoutbox. Wordclock I / O säkerställer perfekt synkronisering när flera enheter används parallellt eller tillsammans med annan professionell utrustning.

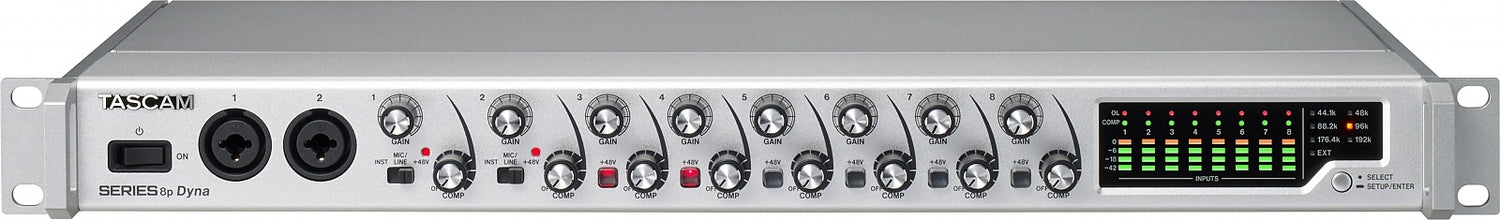

Varje mikrofonkanal har en individuell + 48V fantommatningsbrytare för användning med kondensatormikrofoner samt en lättanvänd analog kompressor med en enda kontroll och äkta bypass. En omfattande display informerar om signalnivåer, komprimering, överbelastning och aktuell samplingsfrekvens.

Tascam har länge varit känt för transparenta, naturliga förförstärkare med lågt brus, och de åtta utmärkta Tascam HDIA (High Definition Instrumentation Architecture)-förförstärkarkretsarna i SERIES 8p Dyna är företagets bästa hittills: brusnivån (EIN) är -127 dBu, THD är 0,0007%, det dynamiska omfånget är 116 dB och överhörningsdämpningen är 119 dB. En lättanvänd analog kompressor med en enda kontroll och äkta bypass på varje kanal hanterar varma insignaler och skapar ett jämnt ljud.

Specifikationer

Samplingsfrekvenser: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Kvantiseringsbitdjup: 24-bit

Audio in-/utgångskanaler: 8 kanaler

Analoga audioingångar

Mikrofoningångar (1-2 inställda på MIC/LINE, 3-8) Kombinationskontakt, XLR-3-31 (1: GND, 2: HOT, 3: COLD)

Ingångsimpedans: 2.4 kOhm

Nominell ingångsnivå: -58 dBu (0.001 Vrms, gain-ratt max.), -6 dBu (0.388 Vrms, gain-ratt min.)

Maximal ingångsnivå: +10 dBu (2.45 Vrms)

Maximal förstärkning: 52 dB

Instrumentingångar (1-2 inställda på INST) 6.3-mm standard-TS-kontakt (Tip: HOT, Sleeve: GND)

Ingångsimpedans: 1 MOhm

Nominell ingångsnivå: -58 dBV (0.0012 Vrms, gain-ratt max.), -6 dBV (0.501 Vrms, gain-ratt min.)

Maximal ingångsnivå: +10 dBV (3.162 Vrms)

Maximal förstärkning: 52 dB

Linjeingångar (1-2 inställda på MIC/LINE, 3-8) Kombinationskontakt, 6.3-mm TRS-kontakt (Tip: HOT, Ring: COLD, Sleeve: GND)

Ingångsimpedans: 10 kOhm

Nominell ingångsnivå: -48 dBu (0.003 Vrms, gain-ratt max.), +4 dBu (1.228 Vrms, gain-ratt min.)

Maximal ingångsnivå: +24 dBu (12.282 Vrms)

Maximal förstärkning: 52 dB

Kompressor: Analog kompressor med 1-rattskontroll

Bypass: True hardware bypass

Kompressionsförhållande: 2:1

Tröskelområde: 40 dB

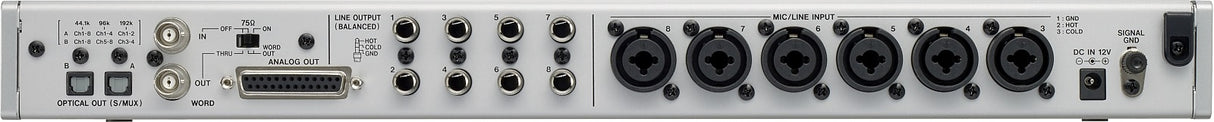

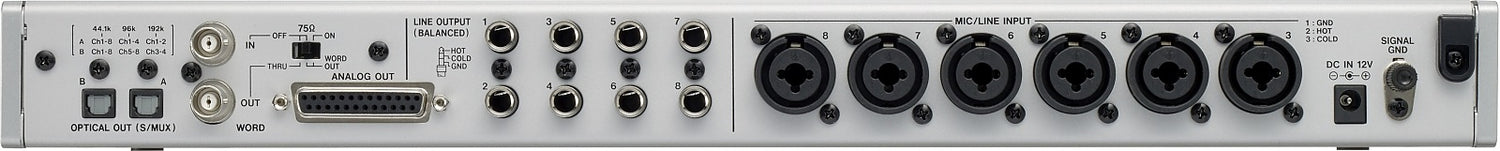

Analoga audioutgångar

Linjeutgångar (balanserade, D-sub): 25-polig DB25-kontakt

Utgångsimpedans: <100 Ohm

Nominell utgångsnivå: +4 dBu (1.228 Vrms)

Maximal utgångsnivå: +20 dBu (7.75 Vrms)

Linjeutgångar (balanserade, TRS): 6.3-mm TRS-kontakt (Tip: HOT, Ring: COLD, Sleeve: GND)

Utgångsimpedans: 230 Ohm

Nominell utgångsnivå: +4 dBu (1.228 Vrms)

Maximal utgångsnivå: +20 dBu (7.75 Vrms)

Digitala audioutgångar

OPTICAL OUT (S/MUX) 2 × optiska (JEITA RC-5720C)

Signalformat: Optiskt flerkanalsformat (stöder S/MUX2 vid 88.2 kHz och 96 kHz samt S/MUX4 vid 176.4 kHz och 192 kHz)

Utgångskanaler S/MUX (44.1/48 kHz): A: kanaler 1-8, B: kanaler 1-8

Utgångskanaler S/MUX2 (88.2/96 kHz): A: kanaler 1-4, B: kanaler 5-8

Utgångskanaler S/MUX4 (176.4/192 kHz): A: kanaler 1-2, B: kanaler 3-4

Styringångar och -utgångar

Wordclock-ingång: BNC

Ingångsspänning: 2-5 Vpp

Ingångsimpedans: 75 Ohm ±10 %

Terminering: Omkopplingsbar på/av

Tillåten frekvensavvikelse vid extern synkronisering: ±100 ppm

Wordclock-utgång/genomkoppling: BNC (med OUT/THRU-brytare)

Ingångsspänning: 2 Vpp (vid 75 Ohm belastning)

Utgångsimpedans: 75 Ohm ±10 %

Samplingsfrekvenser: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Audioegenskaper

Ekvivalent ingångsbrus: ≤-127 dBu

Frekvensrespons

Mikrofon/linjeingång till linjeutgång: 20 Hz - 40 kHz, ±0.5 dB (JEITA), 40-80 kHz, ±5 dB (JEITA)

Mikrofon/linjeingång till digital utgång: 44.1/48 kHz: 20 Hz - 20 kHz, ±0.5 dB (JEITA)

88.2/96 kHz: 20 Hz - 40 kHz, ±0.5 dB (JEITA)

176.4/192 kHz: 20 Hz - 80 kHz, ±5 dB (JEITA)

S/N-förhållande

Mikrofon/linje/instrument-ingång till linjeutgång: ≥116 dB (GAIN-ratt på minimum, JEITA)

Mikrofon/linje/instrument-ingång till digital utgång: ≥113 dB (44.1/48 kHz, 88.1/96 kHz), ≥111 dB (176.4/192 kHz)

Distorsion

Mikrofon/linjeingång till linjeutgång: ≤0.0007% (1 kHz sinusvåg, maximal ingångsnivå, GAIN-ratt på minimum)

Mikrofon/linje/instrument-ingång till digital utgång: ≤0.001% (1 kHz sinusvåg, maximal ingångsnivå, GAIN-ratt på minimum)

Överhörningsdämpning

Mikrofon/linjeingång till linjeutgång: >119 dB (1 kHz sinusvåg, GAIN-ratt på minimum)

Mikrofon/linjeingång till digital utgång: >114 dB (1 kHz sinusvåg, GAIN-ratt på minimum)

Strömförsörjning och övriga specifikationer

Strömkrav: DC 12 V via dedikerad AC-adapter (PS-P1230)

Mått (B × H × D): 482 mm × 45 mm × 229 mm

Vikt: 2.6 kg

Tillåtet driftstemperaturområde: 0-40 °C

Medföljande tillbehör: AC-adapter (Tascam PS-P1230 med fyra utbytbara kontaktinsatser), rackmonteringsskruvsats, bruksanvisning
