Tascam DR-701D Ljudinspelare för DSLR

Tascam DR-701D Audio Recorder för DSLR

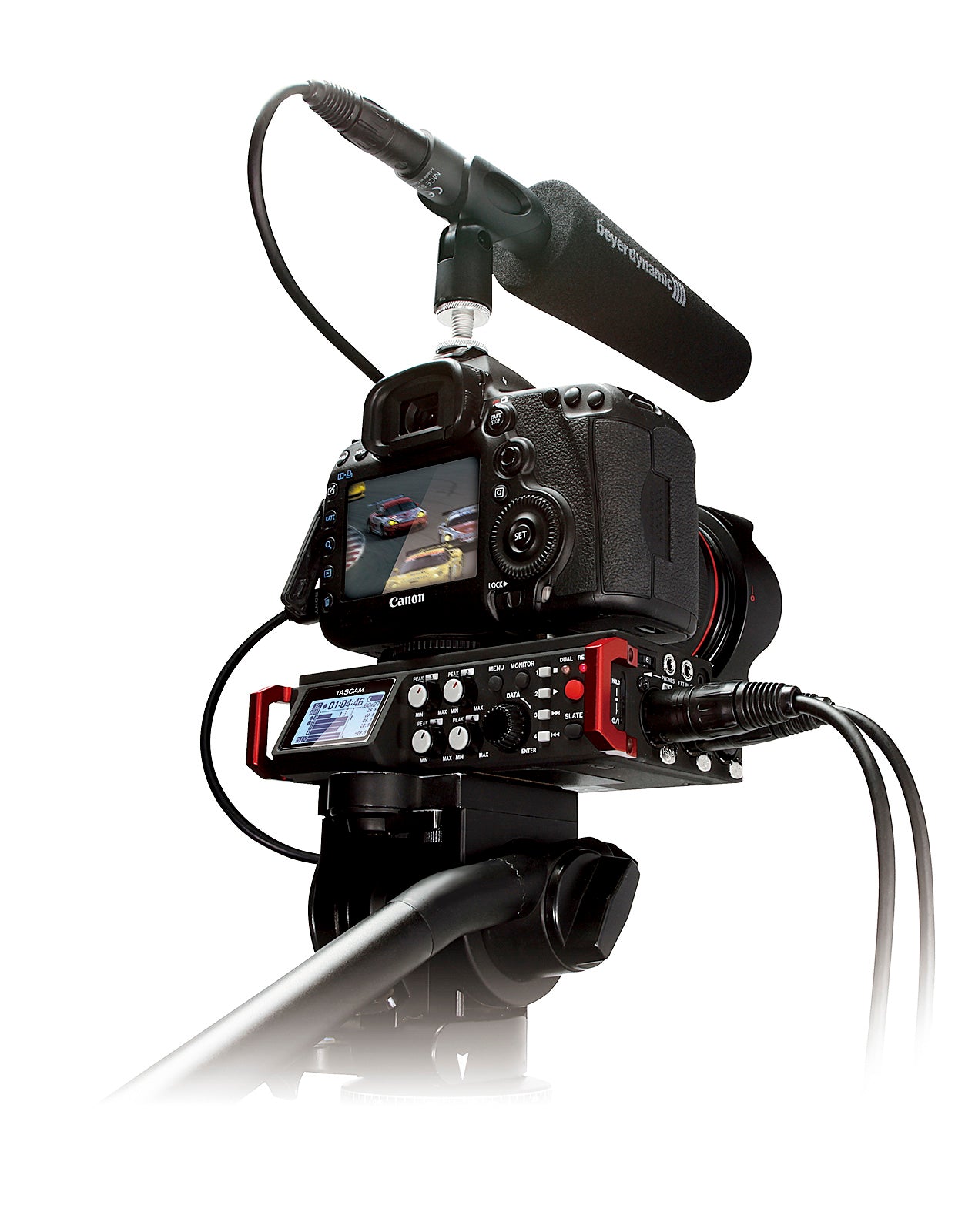

DR-701D inkluderar en timecode-input och en timecode-generator för enkel synkronisering med SMPTE-generator, kamera eller smart-slate. HDMI in och out tillåter en DSLR-kamera att spela in på båda enheterna, och video-clock förhindrar drift mellan ljud och bild. Fyra mikrofonsignaler kan spelas in individuellt och mixas till en stereo-kanal, med sex inspelningskanaler totalt. Det lättviktiga chassit är tillverkat av en magnesiumlegering. Ett stativ kan monteras över eller under enheten, vilket gör den monterbar under en kamera eller användbar ensam. DR-701D är designad för att möta professionella filmregissörers, TV-producenters, reklambyråers och dokumentärfilmskagares höga tekniska krav.

Inspelningsmedia:

SD-kort (64 MB - 2 GB), SDHC-kort (4-32 GB), SDXC-kort (48-128 GB)

Inspelnings- och uppspelningsformat:

WAV: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit

BWF: 44.1 kHz, 48 kHz, 96 kHz, 192 kHz, 16/24 bit

Antal ingångskanaler:

4 maximalt (44.1/48/96 kHz), 2 maximalt (192 kHz)

Antal inspelningskanaler:

6 maximalt (44.1/48/96 kHz), 2 maximalt (192 kHz)

IN 1-4 combo-kontakter:

XLR-3-31 (1: GND, 2: HOT, 3: COLD) (XLR-kontakter kan leverera phantom power),

6.3-mm standard TRS-kontakt (Tip = HOT, Ring = COLD, Sleeve = GND)

Input gain kan ställas till LOW, MID, HI eller HI+

Inputimpedans: 2 kOhm

Phantom Power: 48 V ±4 V (10 mA/pr. kanal) eller 24 V ±4 V (10 mA/pr. kanal)

Maximalt ingångsnivå: +4 dBu

Minimalt ingångsnivå: -72 dBu

Mikrofoninput gain (input-nivå-knapp på max):

LOW: +20 dB, MID: +40 dB, HI: +52 dB, HI+: +64 dB

Ingångsgain kan ställas till LINE

Inputimpedans: 10 kOhm eller högre

Nominalt inputnivå: +4 dBu

Maximalt inputnivå: +24 dBu

Ytterligare input (EXT IN 1/2):

3.5-mm stereo mini jack (kan leverera plug-in power)

Inputimpedans: 10 kOhm

Maximalt inputnivå: +10 dBV

Minimalt inputnivå: -50 dBV

Mikrofoninput gain (input-nivå-knapp på max):

LOW: +3 dB, MID: +11 dB, HI: +26 dB, HI+: +38 dB

Kamerainput:

3.5-mm stereo mini jack

Inputimpedans: 10 kOhm

Nominalt inputnivå: -10 dBV

Maximalt inputnivå: +6 dBV

Hörlursutgång (PHONES):

3.5-mm stereo mini jack

Maximal uteffekt: 50 mW + 50 mW

Kamerautgång:

3.5-mm stereo mini jack

Utgångsimpedans: 200 Ohm

Nominalt utgångsnivå: -44 dBV

Maximalt utgångsnivå: +6 dBV

Observera:

Det maximala ingångsnivån är den nivå där ingångsknappen kan justeras, och en digital fullskala (0 dBFS) signal kan matas in utan att förvränga. Det minimala ingångsnivån är den nivå där ingångsknappen kan justeras, och en -20 dBFS signal kan matas in.

Line-utgång (LINE OUT):

3.5-mm stereo mini jack

Utgångsimpedans: 200 Ohm

Nominalt utgångsnivå: -14 dBV

Maximalt utgångsnivå: +6 dBV

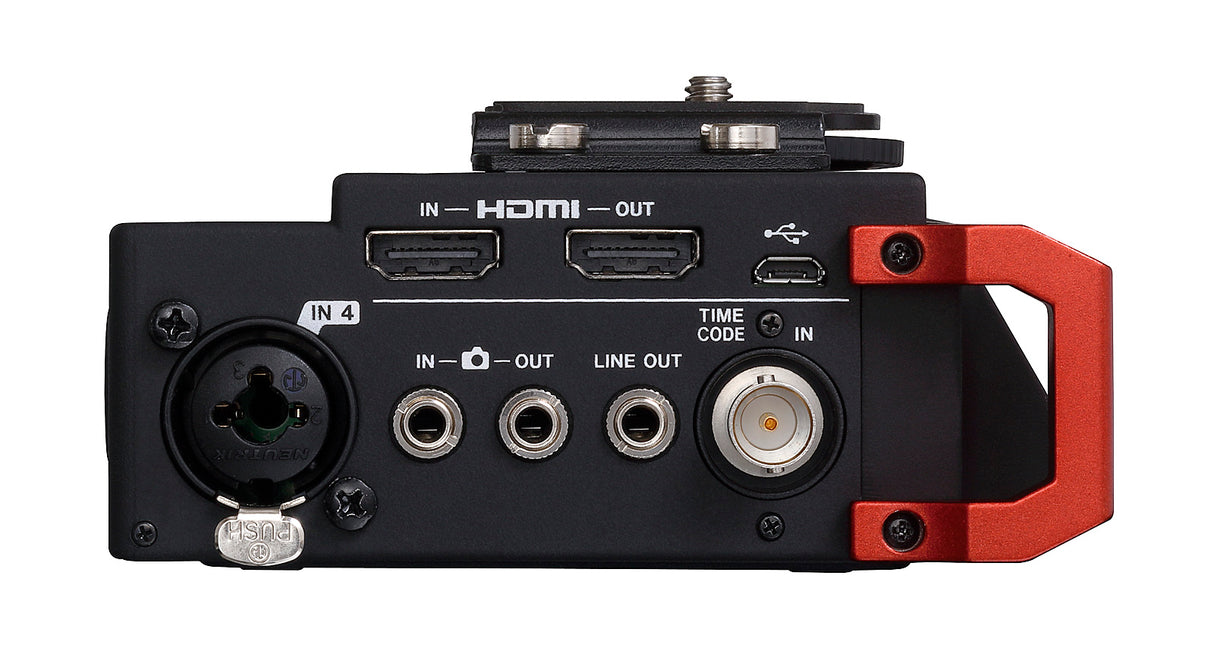

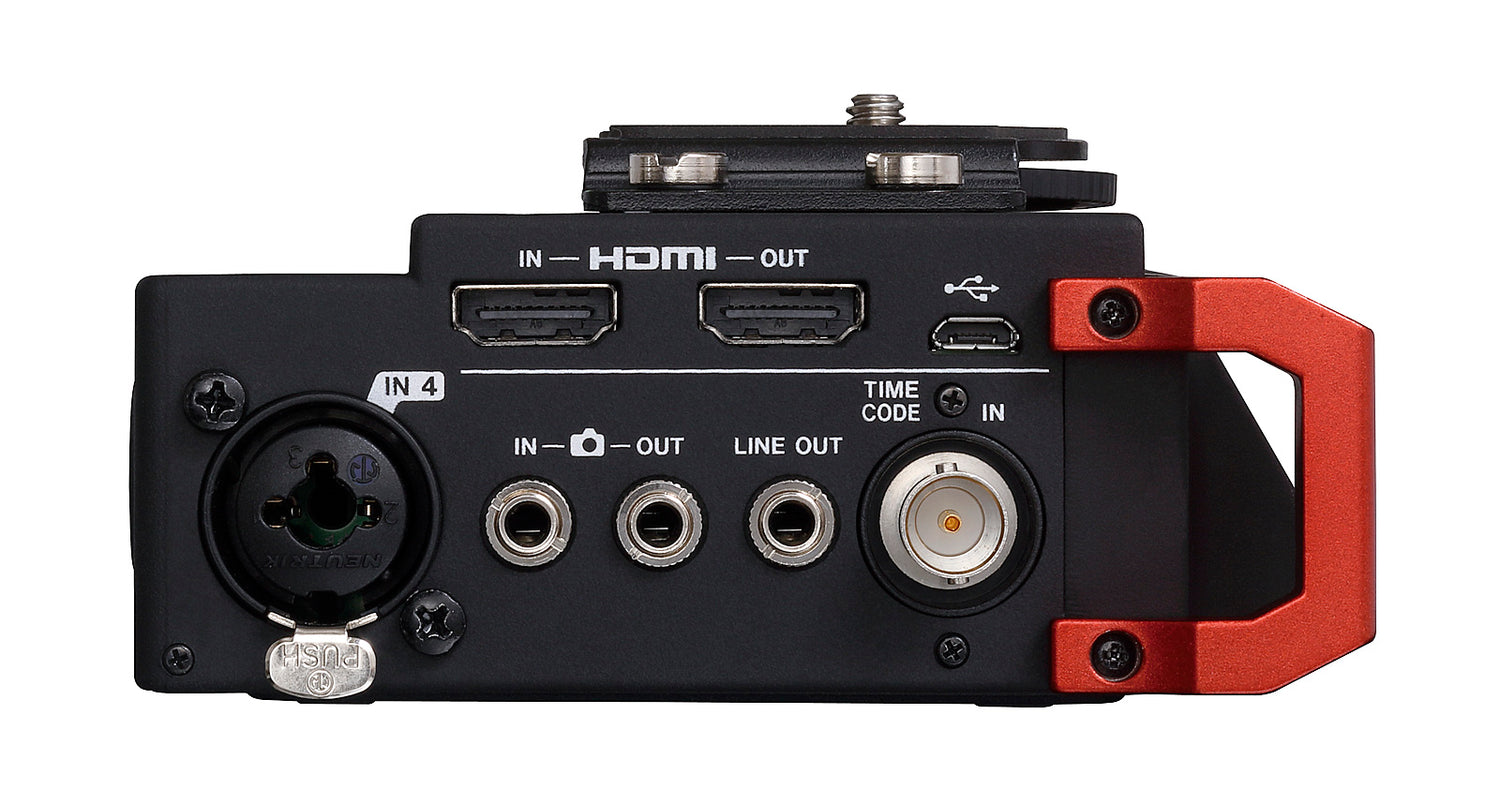

HDMI in/utgång (HDMI IN/OUT):

Type-A kontakt

USB-anslutning:

Micro-B kontakt

Format: USB 2.0 High Speed, mass storage class

Timecode-input (TIME CODE IN):

BNC

Inputsignals spänningsområde: 0.5-5 Vpp

Inputimpedans: 10 kOhm

Format: SMPTE 12M-1999 kompatibel

REMOTE-anslutning:

2.5-mm TRS micro jack

Frekvensrespons:

20 Hz - 20 kHz +0.5/−1 dB (LINE IN till LINE OUT, Fs 48 kHz, JEITA)

20 Hz - 40 kHz +0.5/−1 dB (LINE IN till LINE OUT, Fs 96 kHz, JEITA)

20 Hz - 80 kHz +0.5/−5 dB (LINE IN till LINE OUT, Fs 192 kHz, JEITA)

Distorsion:

0.007 % eller mindre (Mikrofoninput till LINE OUT, -10 dBu input, Fs 44.1/48/96/192 kHz, JEITA)

S/N-förhållande:

100 dB eller mer (Line- eller Mikrofoninput till LINE OUT, Fs 44.1/48/96/192 kHz, JEITA)

Ekvivalent ingångsbrus (EIN):

-124 dBu eller mindre

Strömförsörjning:

4 AA-batterier (alkaline, NiMH eller lithium), AC-adapter (Tascam PS-P515U, säljs separat) eller USB-anslutning, Extern batteripack (Tascam BP-6AA, säljs separat)

Strömförbrukning: 6.5 W (max)

Strömförbrukning (USB-anslutning): 1.3 A (max)

Mått (B x H x D):

169 x 57 x 114 mm (med kameraadapter monterad)

Vikt:

654 g (inklusive batterier), 561 g (utan batterier)

Tillåtet driftstemperaturområde:

0-40 °C
