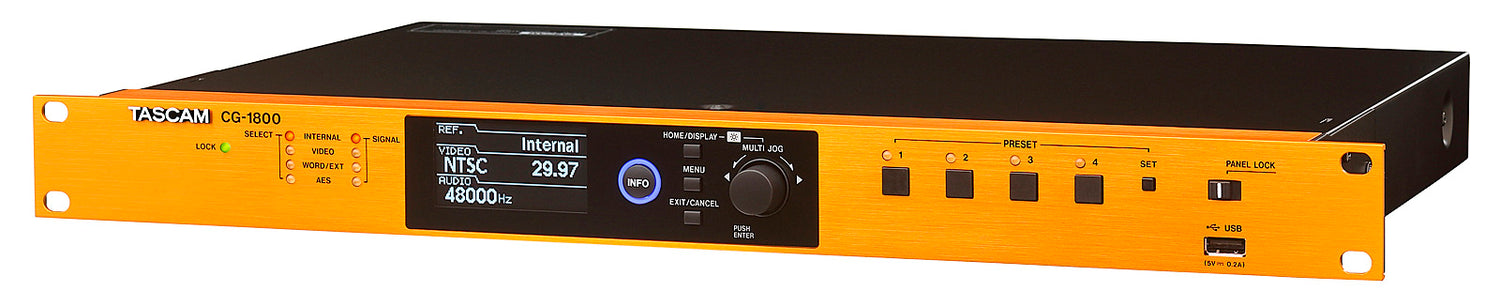

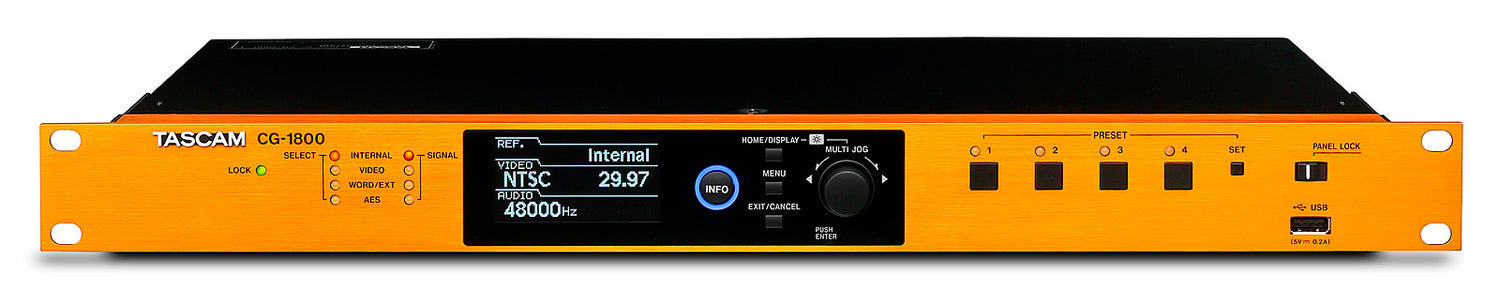

Tascam CG-1800 word clock master

Tascam CG-1800 Word Clock Master

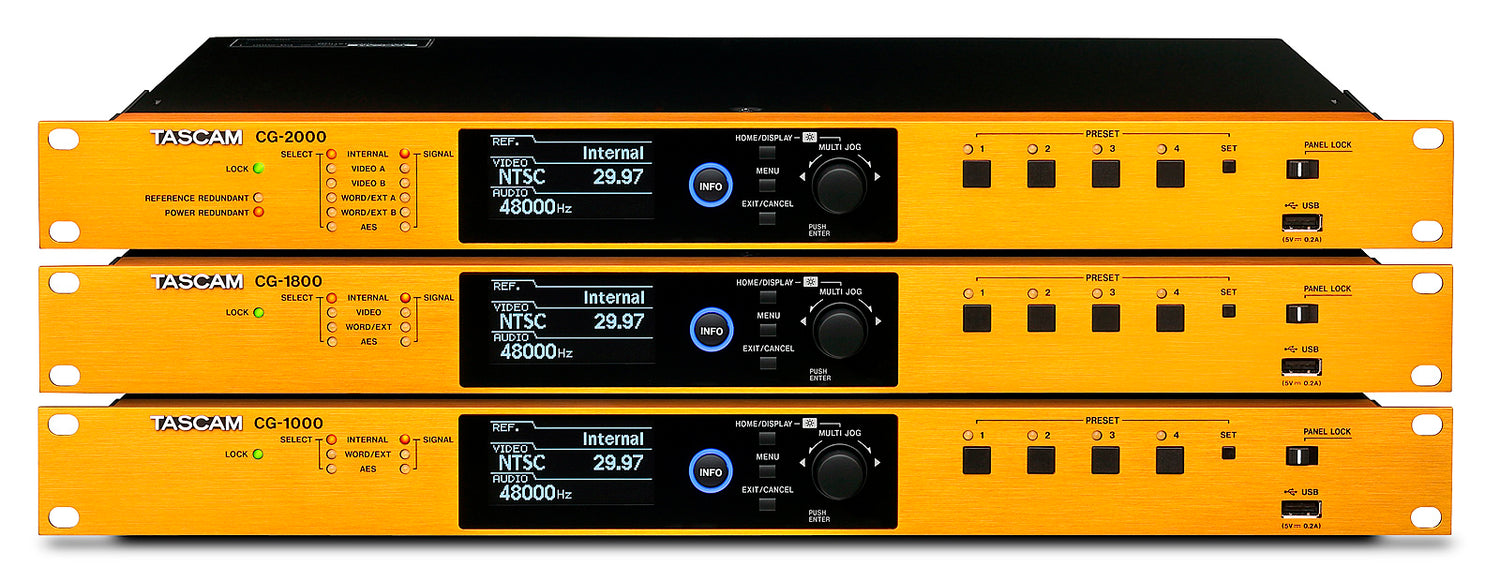

CG-seriens master-clock-generators er baseret på en krystal-oscillator med høj præcision, jitter-management og fejlfri relocking til ultra-high clock-præcision. CG-2000 er designet til broadcasting og post-production, CG-1800 er til både små og store video/audio-synkroniseringssystemer og CG-1000 er til recording-studier, live-lyd og professionelle musikkere. Krystal-oscillatoren er hjertet i clock-generatoren. Hver model tilbyder en OCXO (oven-controlled crystal oscillator), som giver høj præcision og som ikke påvirkes af omgivelsernes temperatur. Med en clock-frekvens på 0,01 ppm*1, som overgår TCXO (temperature-compensated crystal oscillator), er disse enheder perfekte til skabelse af synkroniseringssystemer med høj præcision, med en word-output frekvensstabilitet på ±0,005 ppm eller mindre per dag. Hver model er udstyret med et input-stik, som understøtter et 10-MHz-signal. Det lader dem forbindes til en rubidium-clock, eller en GPS-clock, som giver endnu højere præcision.

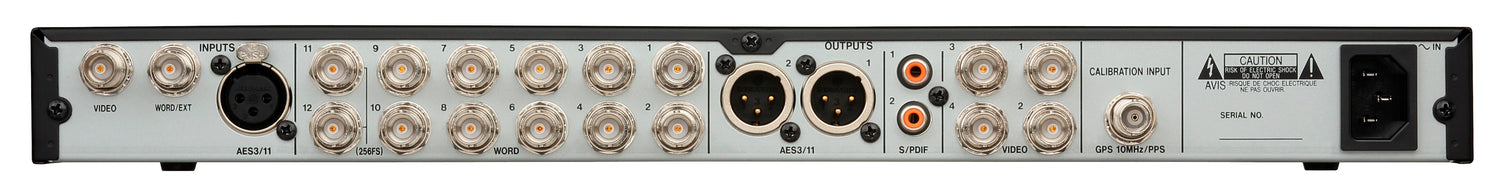

Inputs and Outputs

VIDEO INPUT
BNC connector
Input level 0.5–2.0 Vp-p
Input impedance 75 Ohm kan slås til/fra i menu
Input format
SD video black burst NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync NTSC B/W (RS-170)
HD video tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Permitted frequency deviation ±10 ppm

WORD/EXT INPUTS
BNC connector
Input level 0.5–5.0 Vp-p
Input impedance 75/50 Ohm kan indstilles til 75/50/OFF i menu
Supported frequencies
WORD CLOCK 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN kun understøttet ved 48/96/192 kHz valgt
ATOM 10.0 MHz
GPS 10.0 MHz
Permitted frequency deviation ±10 ppm

AES3/11 INPUT
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Input level 0.2–10 Vp-p
Input impedance 110 Ohm
Format AES11-2003, AES3-2003, IEC60958-4
Supported frequencies 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN kun understøttet ved 48/96/192 kHz valgt
Permitted frequency deviation ±10 ppm

CALIBRATION INPUT
BNC connector
Input level 0.5–5.0 Vp-p
Input impedance 50 Ohm kan slås til/fra i menu
Supported frequencies
ATOM 10.0 MHz
GPS 10.0 MHz, PPS

VIDEO OUTPUTS
BNC connector
Output impedance 75 Ohm
Output format
SD video black burst NTSC (RS-170A), PAL (ITU-R624)
SD video composite sync NTSC B/W (RS-170)
HD video tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

WORD OUTPUTS
BNC connector
Output level 1.0–3.5 Vp-p kan justeres med 0.5V trin i menu
Output impedance 75 Ohm
Supported frequencies
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, kun tilslutning 11/12)
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN kun understøttet ved 48/96/192 kHz valgt

AES3/11 OUTPUTS
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Output level 2.5 Vp-p
Output impedance 110 Ohm
Format AES11-2003, AES3-2003, IEC60958-4
Supported frequencies 32/44.1/48/88.2/96/176.4/192 kHz

S/PDIF OUTPUTS
RCA pin jack
Output level 0.5 Vpp
Output impedance 75 Ohm
Format IEC 60958-3 (SPDIF)
Supported frequencies 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN kun understøttet ved 48/96/192 kHz valgt

ALARM OUTPUT (CG-2000 only)
6-pin Euroblock connector
Output format Open collector
Output impedance 10 Ohm
Dielectric strength 20 V
Maximum output current 50 mA

Internal oscillator
OCXO (oven-controlled crystal oscillator)
Permitted frequency deviation ±0.01 ppm (justeret værdi når ny fra fabrik)
Frequency temperature characteristics ±0.05 ppm (0 til 40 ºC)
Long-term frequency stability ±0.005 ppm (dagligt)
±0.5 ppm (årligt)

Power supply and other specifications
Power 100–240 V
Power consumption CG-2000 14 W, CG-1800 11.5 W, CG-1000 10 W
External dimensions (W x H x D) 483 mm x 44 mm x 310 mm
Weight CG-2000 3.3 kg, CG-1800 3.2 kg, CG-1000 3.1 kg
Operating temperature range 0–40 °C
