Cranborne Audio 500R8

Viktiga funktioner

28-in/30-out USB 2.0 audio interface

• Low-latency USB 2.0-interface med hög stabilitet och kompatibilitet med ett brett utbud av PC/macOS-enheter.
• ADAT I/O (16/16 kanaler @ 44.1/48kHz, 8/8 kanaler @ 88.2/96kHz)
• S/PDIF I/O
• 5-polig MIDI I/O

Högpresterande A/D-omvandling

• Dynamiskt omfång: 121dB A-vägt, AES17-metoden, 20Hz - 20kHz
• Frekvensrespons: -1dB, 2.2Hz till >80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-vägt
• Maximal ingångsnivå: +24dBu

Högpresterande D/A-omvandling

• Dynamiskt omfång: 121dB A-vägt, AES17-metoden, 20Hz - 20kHz
• Frekvensrespons: -1dB, <1Hz till >61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-vägt
• Maximal utgångsnivå: +24dBu

Intern huvudklocka i referenskvalitet

• Kan användas vid 44.1, 48, 88.2, 96, 176.4 och 192kHz
• <0.5ps jitter
• Dedikerad Word Clock-ingång och -utgång via BNC
• Alternativ för extern synkronisering med Word Clock BNC, S/PDIF eller ADAT

Monitor controller med talkback

• Växling mellan högtalare A/B, monokontroll, dämpning, mute och 28-segments peakmätare
• Dedikerad talkback-ingång med fantommatning, push-to-talk-aktivering och automatisk dirigering till alla hörlurs- och C.A.S.T.-anslutningar
• Lättåtkomliga, belysta kontroller på frontpanelen för alla monitor controller-funktioner.

Analog summamixer

• 8-till-2 analog summamixer med +26.5dBu headroom, dedikerad ADC och balanserade 1/4"-jackutgångar
• C.A.S.T.-länkport för att utöka summamixern till 16-till-2 med Cranborne Audio 500ADAT

Artistmixer utan latens

• Analog artistmixer utan latens, med fysiska nivå-/panoreringskontroller per kanal och kontroller för mixning av DAW-retur
• 2 hörlursutgångar med hög effekt och oberoende mixnings- och nivåkontroller

Hörlursutgångar i referenskvalitet

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, A-vägt, 300ohm belastning
• Utgångseffekt (1kHz): 250mW x 2 @ 600 ohm, 650mW x 2 @ 220 ohm, 1.21W x 2 @ 100 ohm, 500mW x 2 @ 32 ohm
• Frekvensrespons: 1dB, <1Hz till >70kHz

High-current 8-platser 500 series rack

• 250mA ström per plats, med totalt 2A för alla platser
• XLR-ingångar, XLR-linjeutgångar och TRS-inserts (före ADC) per 500 series-plats
• Alternativ för modulval som skickar analoga signaler, USB-signaler eller externa C.A.S.T.-signaler genom dina favoritmoduler i 500 series

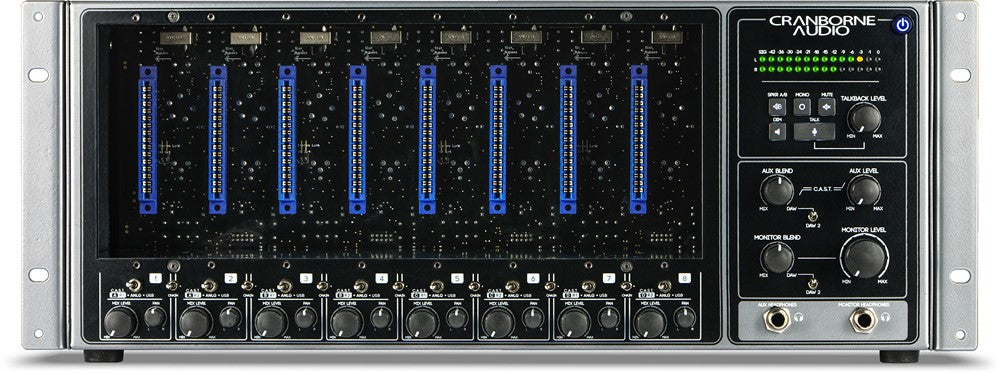

• Förbikopplingsbrytare per plats gör att 500R8 kan användas utan insatta moduler i 500 series.

C.A.S.T.-kompatibel

• C.A.S.T.-portar per kanal för att flytta analog I/O runt i studion med passiva eller aktiva C.A.S.T.-breakoutboxar via standardiserad skärmad Cat 5

24v, 5a extern låsbar strömförsörjning

• Extern strömförsörjning för förbättrad analog audio-prestanda och värmeavledning.

Designad och konstruerad i Storbritannien

• Varje 500R8 genomgår omfattande tester av ett team dedikerade ingenjörer för att säkerställa tillförlitlighet och konsekvent prestanda.

500R8

500R8 är mittpunkten i den moderna studion. Det är ett 28-in/30-out USB audio interface som kombinerar ett 500 series rack och högpresterande AD/DA-omvandling med all anslutning som krävs i en modern professionell studio eller hemmastudio. k

500R8 är mittpunkten i den moderna studion. Det är ett 28-in/30-out USB audio interface som kombinerar ett 500 series rack och högpresterande AD/DA-omvandling med all anslutning som krävs i en modern professionell studio eller hemmastudio.

500R8 har de grundläggande studiofunktioner du behöver för att bygga din drömstudio, såsom en 8-till-2 analog summamixer med omfattande headroom, en komplett monitor controller med talkback-funktion, ett 16-in/16-out ADAT-interface samt en analog artistmixer utan latens med hörlursutgångar i referenskvalitet och med hög uteffekt.

Det bästa av analog karaktär – tack vare 500 Series

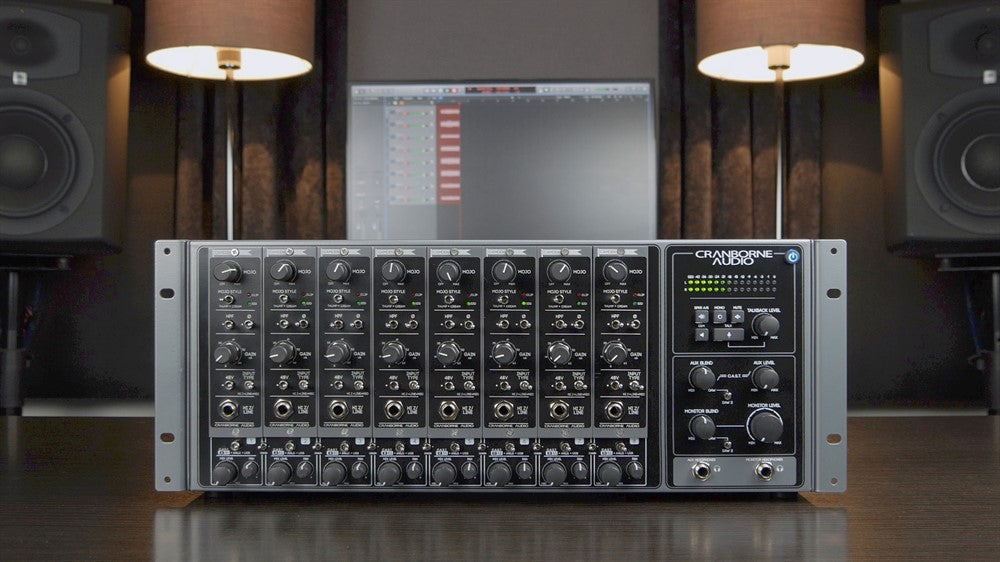

Genom att dra nytta av den stora och ständigt växande marknaden för 500 series kan du konfigurera din 500R8 efter din smak av analog karaktär. Genom att installera dina favoritmoduler i 500 series i de 8 tillgängliga platserna för 500 series kan du skapa din ultimata analoga front-end-/förförstärkarsteg som kan multispårsinspelas direkt i din DAW.

Fyll 500R8 med vintageförförstärkare för inspelning av drums. Fyll 500R8 med rena och kristallklara förförstärkare för inspelning av stråkinstrument. Fyll 500R8 med förförstärkar-, EQ- och kompressormoduler för att skapa dina egna custom, analoga kanalstrips. Möjligheterna är oändliga och varje 500R8 är unik för ditt sound.

Integreringen av moduler i 500 series i ditt arbetsflöde slutar inte efter inspelningen. Dedikerade modulväljare för varje plats i 500 series gör att du kan skicka USB-kanaler från din DAW, in i 500R8, genom de 8 installerade modulerna i 500 series och tillbaka till din DAW för inspelning (med den analoga ”mojo”-känslan applicerad). Se 500R8 som en bank med 8 externa analoga plug-ins.

För ett mer handgripligt, helt analogt sätt att mixa har 500R8 även en 8-till-2 analog summamixer med stort headroom och dedikerade nivå- och panoreringskontroller som du kan använda för att skapa din egen analoga mix med stort headroom innan du spelar in den tillbaka i din DAW via dedikerade USB-ingångar 9/10.

Digital precision

För att fånga varje subtil nyans i din analoga signal har 500R8 AD/DA-omvandling i referensklass med ett dynamiskt omfång på 121dB (A-vägt) och THD+N på <0.00032% (@ -4dBFS, 1kHz, A-vägt), allt styrt av 500R8:s interna masterklocka i referenskvalitet med <0.5 pikosekunders jitter.

Kombinationen av extremt exakt klockning med låg jitter och högpresterande digital omvandling säkerställer att varje uns av analog karaktär fångas med största möjliga detaljrikedom – utan oönskade digitala artefakter från omvandlingsprocessen och med ett brett dynamiskt omfång tack vare 500R8:s analoga design med stort headroom och låga brusgolv.

Cranborne Audio:s USB 2.0 audio interface erbjuder många kanaler och låg latens, samtidigt som det fungerar med alla PC/macOS-enheter med oöverträffad stabilitet och lång livslängd. 500R8 är kompatibelt med Core audio i macOS och har en lätt kontrollpanel för Windows-datorer som använder så lite CPU-resurser som möjligt, så att du får mer kraft över till plug-ins i din DAW-session.

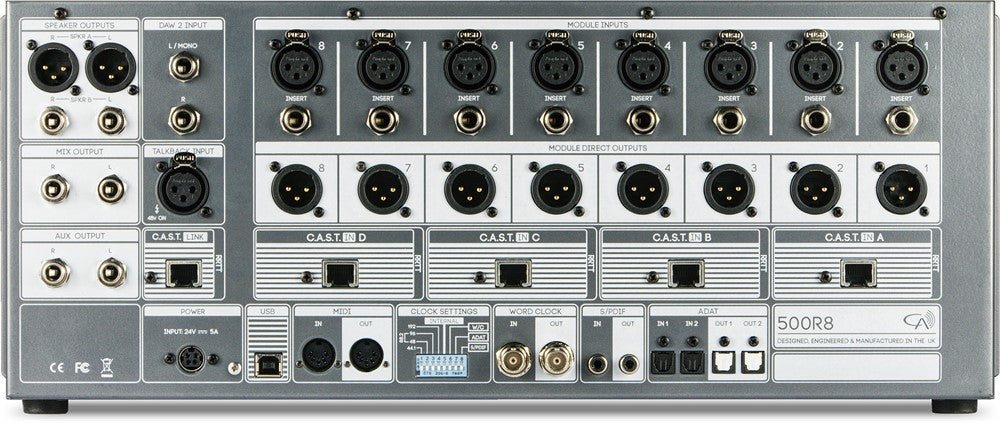

Anslut 500R8 till din PC/macOS-enhet så ser din DAW ett komplett 28-in, 30-out USB audio interface. 500R8 har även ett komplett 5-poligt MIDI I/O, ADAT I/O, Word Clock I/O via BNC samt S/PDIF I/O, så att all digital studioutrustning kan anslutas.

Monitor Controller

500R8 har en komplett monitor controller med anslutning för två uppsättningar studiomonitors. Förutom smidig högtalarväxling mellan de båda uppsättningarna studiomonitors finns en monoknapp som summerar L-R-kanalerna för kontroll av monokompatibilitet, en DIM-brytare som sänker högtalarvolymen med 12dB för avslappnade samtal under inspelning samt en högtalarmute-brytare för när du spelar in med hörlurar.

500R8 har även en komplett Talkback-sektion med XLR-ingång, 48v fantommatning, push-to-talk-funktion och automatisk signaldirigering till alla C.A.S.T.- och hörlursutgångar som är anslutna till systemet.

Summamixer

Analog summering kan ge din mix den sista biten analoga karaktär som krävs för ett professionellt och välpolerat ljudresultat. Det som gör 500R8:s 8-till-2-kanals summamixer så special är att den är placerad efter de 8 platserna för 500 series – vilket gör att du kan sätta in moduler för mättnad eller subtil ”busskompression” och skapa en stereomix med 500R8:s dedikerade analoga nivå- och panoreringskontroller under varje modul. 500R8:s summamixer har även en dedikerad omvandlare som kan användas för att spela in din stereomix i din DAW via USB-ingångarna 9/10 med hela +24dBu headroom.

Artistmixer utan latens

500R8 lämnar klumpiga ”virtuella” software-mixers bakom sig och ger dig tillbaka kontrollen över mixen. Genom att använda 500R8:s analoga summamixer med stort headroom kan du skapa analoga mixar utan latens av liveljud som kan blandas med separata USB-uppspelningsvägar och skickas direkt till musikerna som spelar in via C.A.S.T. eller de lokala hörlursutgångarna.

Utrustad med C.A.S.T.

C.A.S.T. står för Cat 5 Analogue Snake Transport och möjliggör kostnadseffektiv och organiserad kabelhantering i studion. C.A.S.T. återanvänder färdiga, skärmade Cat5-nätverkskablar för att transportera 4 kanaler balanserad analog audio via en enda kabel.

500R8 har 4 C.A.S.T.-IN-portar som gör att du kan ansluta C.A.S.T.-kompatibla breakoutboxar (såsom Cranborne Audio N22 och N22H) till 500R8 och flytta analog I/O till valfri plats i studion.

Anslut mikrofon-/linjekällor till C.A.S.T.-breakoutboxen så färdas signalen genom Cat 5-kabeln och direkt in i modulerna som är installerade i 500R8. Samtidigt skickas den analoga mix som skapats på 500R8 genom samma kabel och in i den anslutna breakoutboxen. Detta möjliggör sömlös analog audio-anslutning mellan kontrollrummet, liverummet, sångbåset eller sovrummet bredvid!

C.A.S.T. är 100% analogt och kräver ingen installation för att fungera. Det kan enkelt användas på avstånd upp till 100m när Cat 6e- eller Cat 7-kabel används, och en komplett cat 5-kabelinfrastruktur för studion kostar en bråkdel av vad analog multikärna skulle kosta. Ingen installation. Ingen latens. Inget krångel. Och det låter fantastiskt.

Designad och konstruerad i Storbritannien

För att säkerställa att varje produkt med Cranborne Audio-namnet är värdig studioeröer, stora som små, tillverkas alla 500R8 i Storbritannien under företagets noggranna överinseende. 500R8 monteras omsorgsfullt av kvalificerad personal med enorm känsla för detaljer, och varje produkt testas grundligt av en erfaren ingenjör innan den skickas till destinationer över hela världen.
