Cranborne Audio 500ADAT

Viktiga funktioner

ADAT-expander med 8 in/8 ut

• 8 in/8 ut @ 44.1kHz - 48kHz
• 8 in/8 ut @ 88.2kHz - 96kHz
• 4 in/4 ut @ 176.4 - 192kHZ

AD-omvandling med High prestanda

• Dynamiskt omfång: 121dB A-vägt, AES17-metoden, 20Hz - 20kHz
• Frekvensrespons: -1dB, 2.2Hz till >80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-vägt
• Maximal ingångsnivå: +24dBu

D/A-omvandling med High prestanda

• Dynamiskt omfång: 121dB A-vägt, AES17-metoden, 20Hz - 20kHz
• Frekvensrespons: -1dB, <1Hz till >61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-vägt
• Maximal utgångsnivå: +24dBu

Intern masterklocka med referenskvalitet

• Kan användas med 44.1, 48, 88.2, 96, 176.4 och 192kHz
• <0.5ps jitter
• Dedikerad Word Clock-ingång och -utgång via BNC
• Externa synkroniseringsalternativ med Word Clock BNC eller ADAT

Analog summermixer

• 8-till-2 analog summermixer med +26.5dBu headroom och balanserade 1/4"-jackutgångar
• C.A.S.T.-länkport för att utöka summermixern till 16-till-2 med Cranborne Audio 500ADAT

Artistmixer utan latens

• Analog artistmixer utan latens, med fysiska nivå-/panoreringskontroller per kanal och blendkontroller för aux-ingången
• 2 högeffekts hörlursutgångar med separata blend- och nivåkontroller

Hörlursutgångar med referenskvalitet

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, A-vägt, 300ohm belastning
• Utgångseffekt (1kHz): 250mW x 2 @ 600 ohm, 650mW x 2 @ 220 ohm, 1.21W x 2 @ 100 ohm, 500mW x 2 @ 32 ohm
• Frekvensrespons: 1dB, <1Hz till >70kHz

High-current 8-platser 500 series rack

• 250mA ström per plats och 2A totalt för alla platser

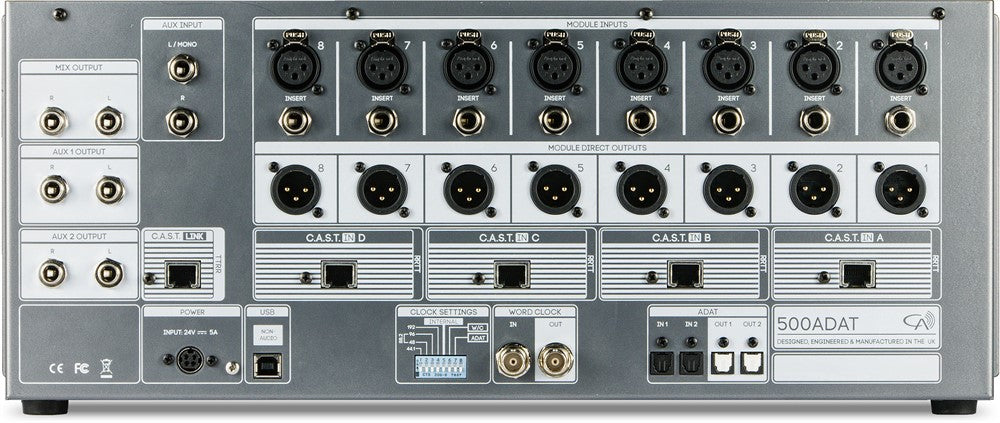

• XLR-ingångar, XLR-linjeutgångar och TRS Inserts (före ADC) per 500 series-plats
• Alternativ för källväxling av moduler för att skicka analoga, USB- eller externa C.A.S.T.-signaler genom dina favoritmoduler i 500 series

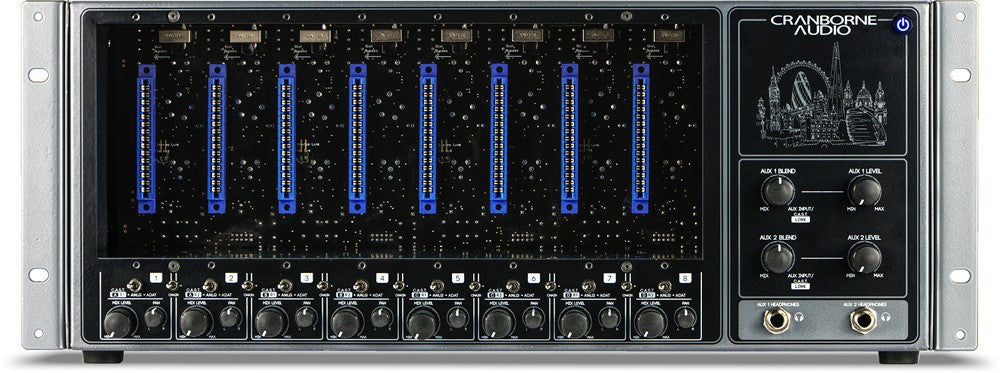

• Förbikopplingsbrytare för varje modulplats gör att 500ADAT kan användas utan installerade moduler i 500 series.

C.A.S.T.-kompatibel

• C.A.S.T.-portar per kanal för att flytta analog I/O runt i studion med passiva eller aktiva C.A.S.T.-breakout boxar via standardiserad skärmad Cat 5

24v, 5a extern låsbar strömförsörjning

• Extern strömförsörjning för förbättrad analog audio-prestanda och värmeavledning.

Designad och konstruerad i Storbritannien

• Varje 500R8 testas omfattande av ett team dedikerade ingenjörer för att säkerställa tillförlitlighet och konsekvens.

ADAT-expander med 8 in/8 ut som kombinerar ett rack i 500 series med AD/DA-omvandling med High prestanda och ADAT I/O, vilket gör det möjligt för alla tekniker att integrera formatet 500 series i sin studio med lediga ADAT I/O på baksidan av många populära audio-gränssnitt.

500ADAT är det perfekta verktyget för att öka I/O-antalet på alla ADAT-utrustade audio-gränssnitt.

Det är en ADAT-expander med 8 in/8 ut som kombinerar ett rack i 500 series med AD/DA-omvandling med High prestanda och ADAT I/O, vilket gör det möjligt för alla tekniker att integrera formatet 500 series i sin studio med lediga ADAT I/O på baksidan av många populära audio-gränssnitt.

500ADAT har analoga grundfunktioner som förenar digitala och analoga produktionsarbetsflöden, såsom en 8-till-2 analog summermixer, en artistmixer utan latens med 2 hörlursutgångar i referenskvalitet samt äkta ADAT & SMUXII/IV-överföring för drift med samplingsfrekvenser upp till 192kHz

Den bästa analoga karaktären – tack vare 500 Series

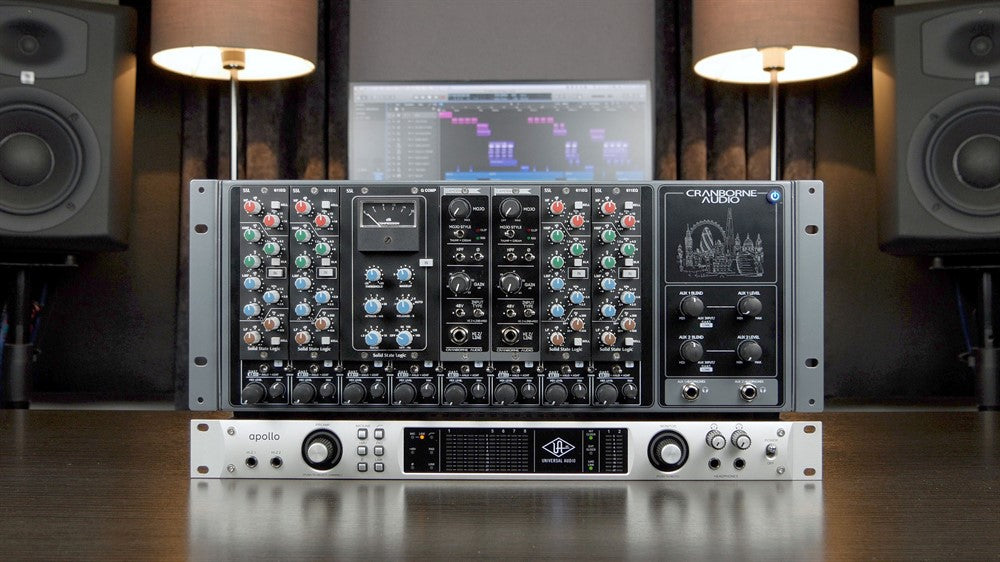

Genom att dra nytta av den omfattande och ständigt växande marknaden för 500 series kan du konfigurera din 500ADAT efter din smak av analog karaktär. Genom att installera dina favoritmoduler i 500 series i de 8 tillgängliga platserna kan du skapa din ultimata analoga front-end-/förförstärkarscen, som kan flerspårsinspelas direkt i din DAW.

Fyll 500ADAT med vintage-förförstärkare för inspelning av drums. Fyll 500ADAT med rena och transparenta förförstärkare för inspelning av stråkar. Fyll 500ADAT med förförstärkar-, EQ- och kompressormoduler för att skapa dina egna custom, analoga kanalstrips. Möjligheterna är oändliga och varje 500ADAT är unik för ditt sound.

Att integrera 500 series-moduler i arbetsflödet slutar inte efter inspelningen. Dedikerade källbrytare för varje plats i 500 series gör att du kan skicka ADAT-utgångar från ditt audio-gränssnitt till 500ADAT, genom de 8 installerade modulerna i 500 series och tillbaka till ditt audio-gränssnitt för inspelning (med den analoga ”mojon” applicerad). Se 500ADAT som en bank med 8 externa analoga Plug-ins.

För ett mer handfast, helt analogt sätt att mixa har 500ADAT även en analog summermixer med stort headroom, 8-till-2, med separata nivå- och panoreringskontroller som du kan använda för att skapa din egen analoga mix med stort headroom innan du spelar in den tillbaka i din DAW via de dedikerade 1/4”-mixutgångarna på baksidan.

Digital precision

För att fånga varje subtil nyans i din analoga signal har 500ADAT AD/DA-omvandling i referensklass med ett dynamiskt omfång på 121dB (A-vägt) och THD+N på <0.00032% (@ -4dBFS, 1kHz, A-vägt), allt styrt av 500ADAT:s interna masterklocka i referensklass med <0.5 pikosekunders jitter. Du kan även slava ditt audio-gränssnitts klocka från 500ADAT:s interna klocka och dra nytta av 500ADAT:s design med lågt jitter.

Kombinationen av extremt exakt klockning med lågt jitter och digital omvandling med High prestanda säkerställer att varje uns av analog karaktär fångas med största detaljrikedom – utan oönskade digitala artefakter från omvandlingsprocessen och med ett brett dynamiskt omfång tack vare 500ADAT:s analoga design med stort headroom och låga brusgolv.

ADAT-gränssnitt med 8 in/8 ut

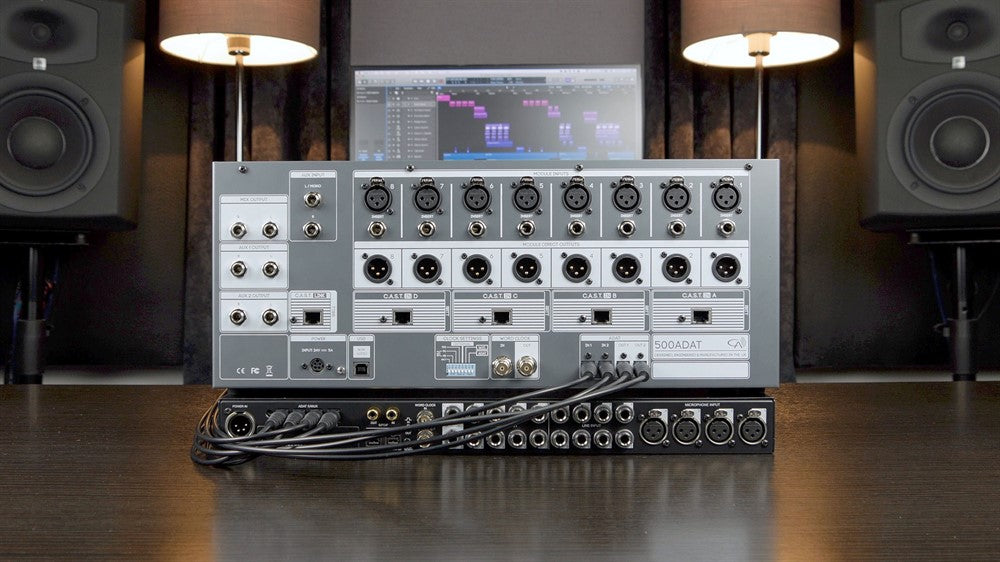

ADAT är ett beprövat och vältestat gränssnittsprotokoll som finns tillgängligt i stor utsträckning inom audio-branschen, men används ofta inte alls eller otillräckligt av många audio-tekniker och producenter. Nästan alla större audio-gränssnitt på marknaden har ett par ADAT lightpipe-portar – anslut helt enkelt 500ADAT till dessa portar så kan du utöka möjligheterna i din studio.

Genom att ha egna omvandlare och använda ADAT för att transportera audio till och från formatet 500 series eliminerar 500ADAT kabeltrassel med analoga kablar mellan ditt rack och gränssnitt, samtidigt som risken för felaktiga analoga arbetsnivåer mellan gränssnittets ingångar och utgångarna på 500 series-modulerna försvinner. 500ADAT är kompatibel med alla sessioner från 44.1kHz till 192kHz och kan ge 8 kanalers I/O-expansion vid 44.1kHz till 96kHz eller 4 kanalers I/O-expansion vid 176.4/192kHz.

Summermixer

Analog summering kan ge din mix den sista biten analog karaktär som krävs för att uppnå professionella och välpolerade ljudresultat. Det som gör 500ADAT:s 8-till-2-kanaliga summermixer så special är att den är placerad efter de 8 platserna i 500 series – så att du kan lägga in moduler för mättnad eller subtil ”busskompression” och skapa en stereomix med 500ADAT:s dedikerade analoga nivå- och panoreringskontroller under varje modul. 500ADAT:s summermixer har även en dedikerad linjeutgång som kan användas för att skicka stereomixen till ditt audio-gränssnitt för inspelning.

Artistmixer utan latens

500ADAT lämnar klumpiga ”virtuella” software-mixrar bakom sig och ger dig tillbaka kontrollen över mixen. Genom att använda 500R8:s analoga summermixer med stort headroom kan du skapa latensfria, helt analoga mixar av livekällor som kan blandas med Aux-ingången och skickas direkt till de inspelande musikerna via C.A.S.T. eller de lokala hörlursutgångarna.

Utrustad med CAST

C.A.S.T. står för Cat 5 Analogue Snake Transport och möjliggör kostnadseffektiv och organiserad kabelhantering runt studion. C.A.S.T. återanvänder standardiserade, skärmade Cat5-nätverkskablar för att transportera 4 kanaler balanserad analog audio via en enda kabel.

500ADAT har 4 C.A.S.T. IN-portar som gör att du kan ansluta C.A.S.T.-kompatibla breakout boxar (som Cranborne Audio N22 och N22H) till 500ADAT och flytta analog I/O dit den behövs i studion.

Anslut mikrofon-/linjekällor till C.A.S.T.-breakout boxen så färdas signalen genom Cat 5-kabeln och direkt in i modulerna som är installerade i 500ADAT. Samtidigt skickas den analoga mix som skapats på 500ADAT genom samma kabel och in i den anslutna breakout boxen. Detta möjliggör sömlös analog audio-anslutning mellan kontrollrummet, liverummet, sångbåset eller sovrummet intill!

C.A.S.T. är 100% analogt och kräver ingen konfigurering för att fungera. Det kan enkelt användas på avstånd upp till 100m när Cat 6e- eller Cat 7-kabel används, och en komplett Cat 5-kabelinfrastruktur för studion kostar en bråkdel av vad analog multikärna skulle kosta. Ingen konfigurering. Ingen latens. Inget krångel. Och det låter fantastiskt.

Designad och konstruerad i Storbritannien

För att säkerställa att varje produkt med namnet Cranborne Audio är värdig både stora och små studiomiljöer designas och konstrueras alla 500ADAT i Storbritannien under företagets noggranna övervakning. 500ADAT monteras omsorgsfullt av kunnig personal med enorm uppmärksamhet på detaljer, och varje produkt testas grundligt av en erfaren tekniker innan den skickas till destinationer över hela världen.
