ART passiv Di-Box Z Direct

ART ZDIRECT Passive Di-Box

Zdirect är en passiv högkvalitativ interface som kan koppla instrument-, line- och högtalarsignaler till en mixer eller andra balanserade input-thru. Högimpedans, single-ended 1/4" input konverteras av transformatorn till en isolerad, balanserad, lågimpedans signal källa. Zdirect ljudtransformatorn erbjuder en extremt jämn och bred frekvensrespons och kan hantera höga signalnivåer samtidigt som den håller en isolerad, balanserad, lågimpedans output. Detta ger Zdirect ett klart och neutralt ljud med ett brett utbud av signalkällor, även över långa distanser i områden med ett intensivt brusnivå.

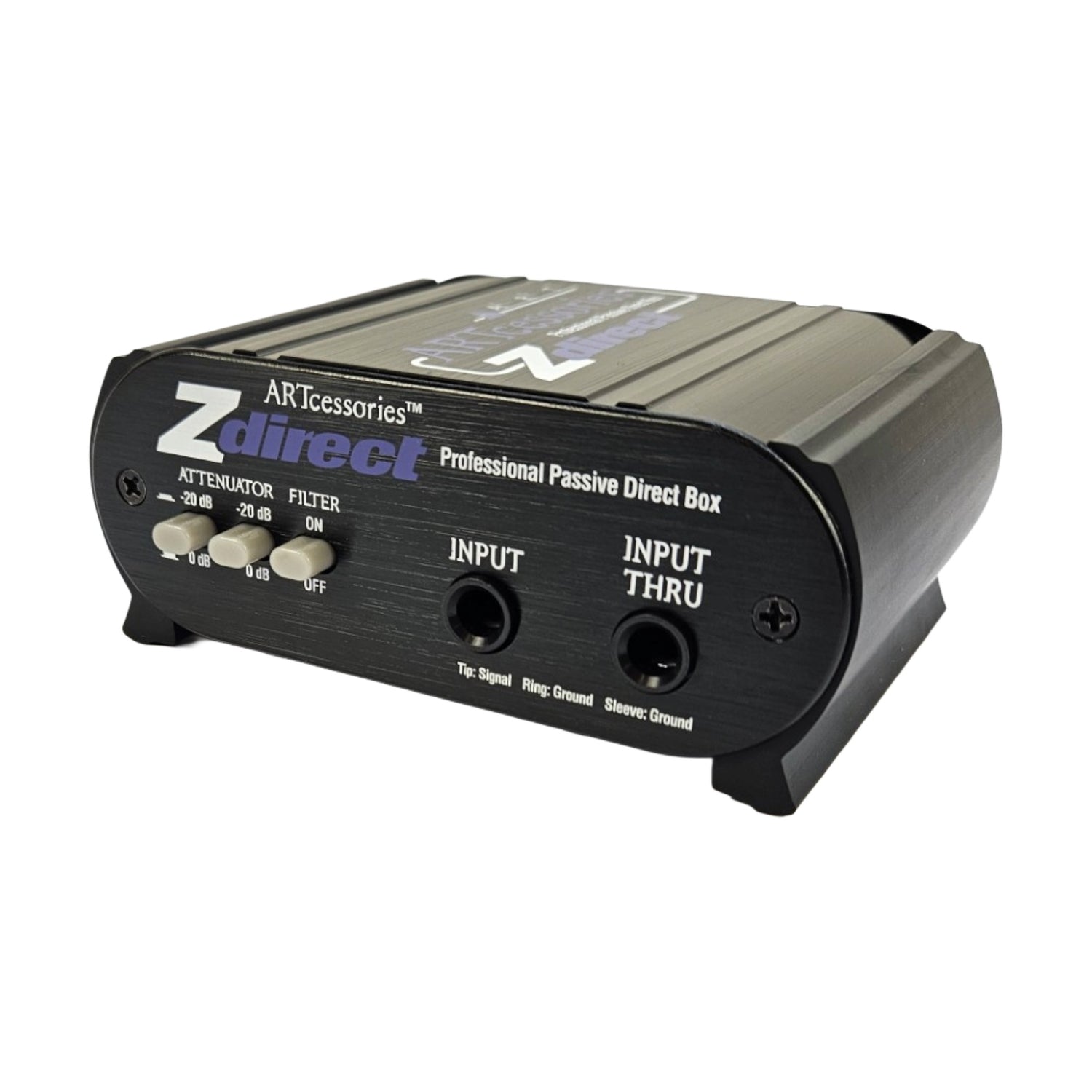

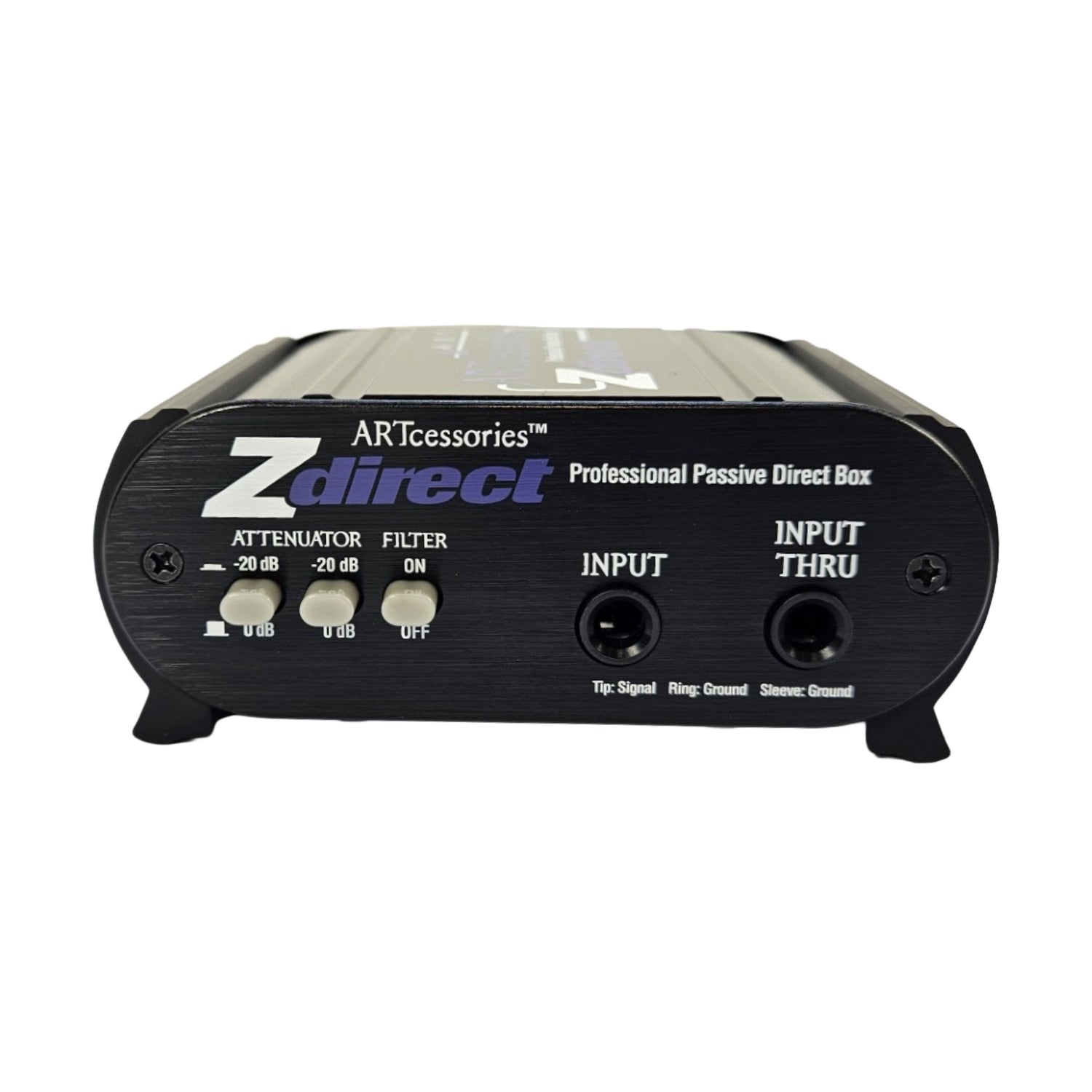

Input-dämpningskontakterna erbjuder en mängd signalnivåer och Input-Thru-jack. Ground-lift kontakten separerar input- och output-signaljordar.

ZDirect erbjuder också omkopplingsbara low-pass filter som skär bort all högfrekvent interferens. Bessel-filtren på utgångarna är placerade utanför ljudets räckvidd och kan reducera radiofrekvensinterferens innan det når huvudsystmet. Filtren är också effektiva för reducering av digitalt datorbrus när ZDirect används som interface mellan en datorbaserad ljud-workstation och monitorerna. PHASE-INVERT-kontakterna kan växla signalens polaritet vid källan.

ZDirect levereras i ett kompakt svart, anodiserat aluminiumhus.

Fully passive, high performance transformer design.

No battery required.

Converts 50k ohm inputs into 600 ohm balanced outputs Switchable input attenuation (0, -20, -40 dB)

Switchable low pass filter Switchable phase invert Switchable ground lift (fully isolates inputs from chassis and outputs) XLR connectors for balanced outputs

Rugged extruded aluminum case

Frequency Response 10Hz -50kHz, +/-.5dB @ +4dBu

Total Harmonic Distortion .01% Typical @ 1kHz, +18dBu, <.05% @ 100Hz, +18dBu

Input Connections ¼ – inch TRS unbalanced, 50k Ohm

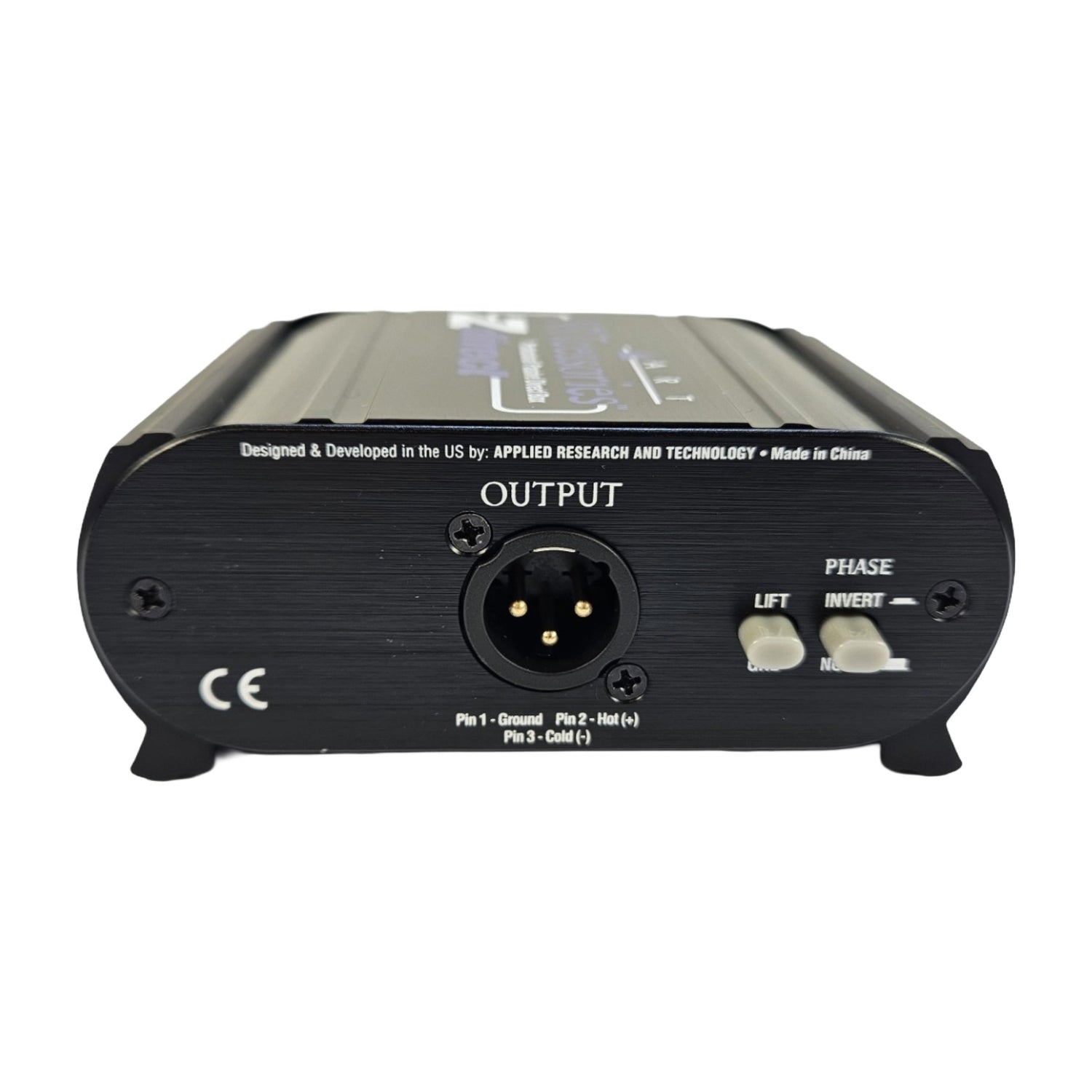

Output Connections XLR male balanced, 600 Ohm

Output Phase Switchable, Normal/Invert

Ground Lift Switchable, fully isolates inputs from chassis and output

Input Attenuation Switchable, (0dB, -20dB, -40dB)

Filter Type / Response Switchable, Low Pass, -3dB @30kHz
