ART 2-vejs splitter og combiner

ART 2-vägs splitter och combiner

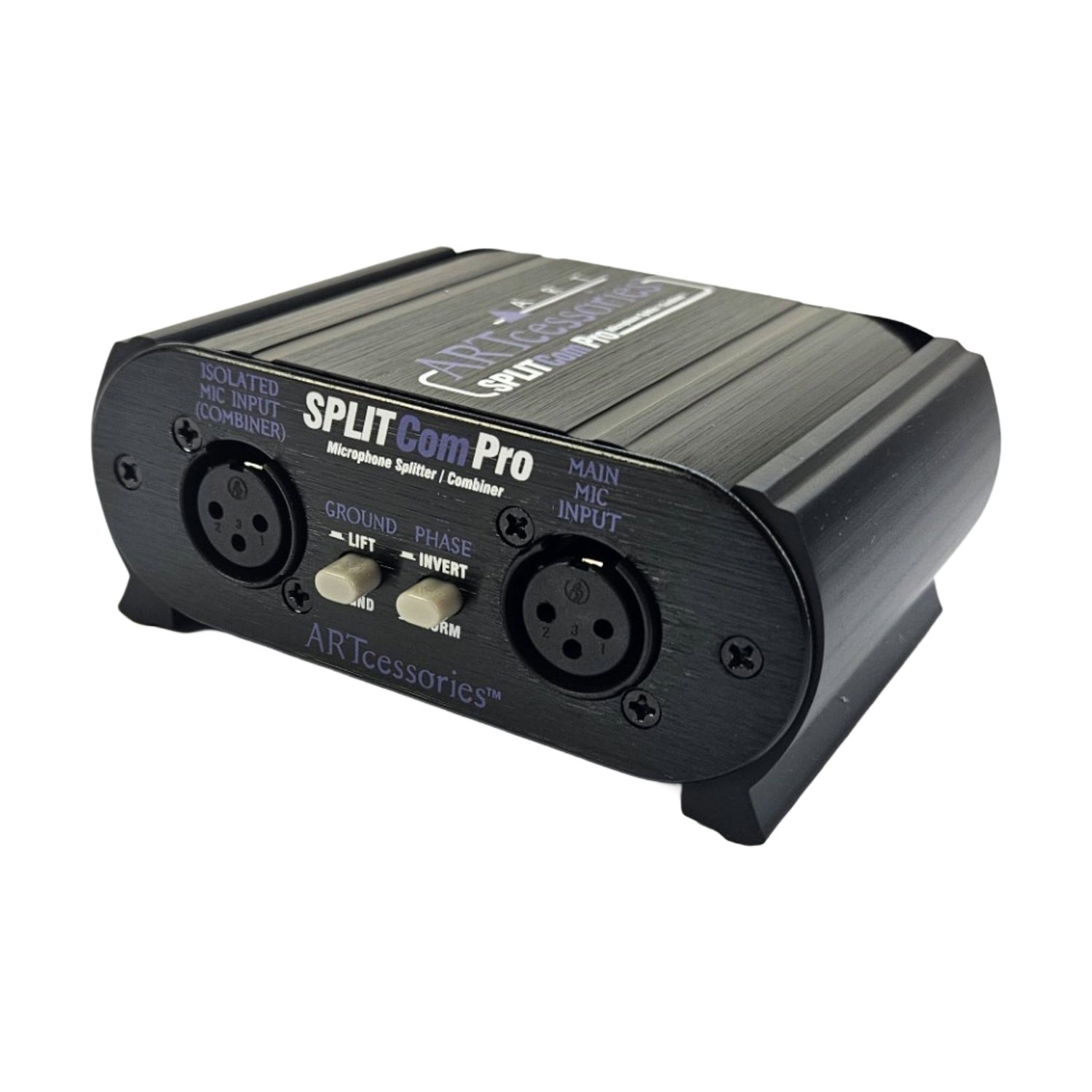

SPLITCom Pro kan dela eller kombinera balanserade lågimpedans mikrofon-signaler.

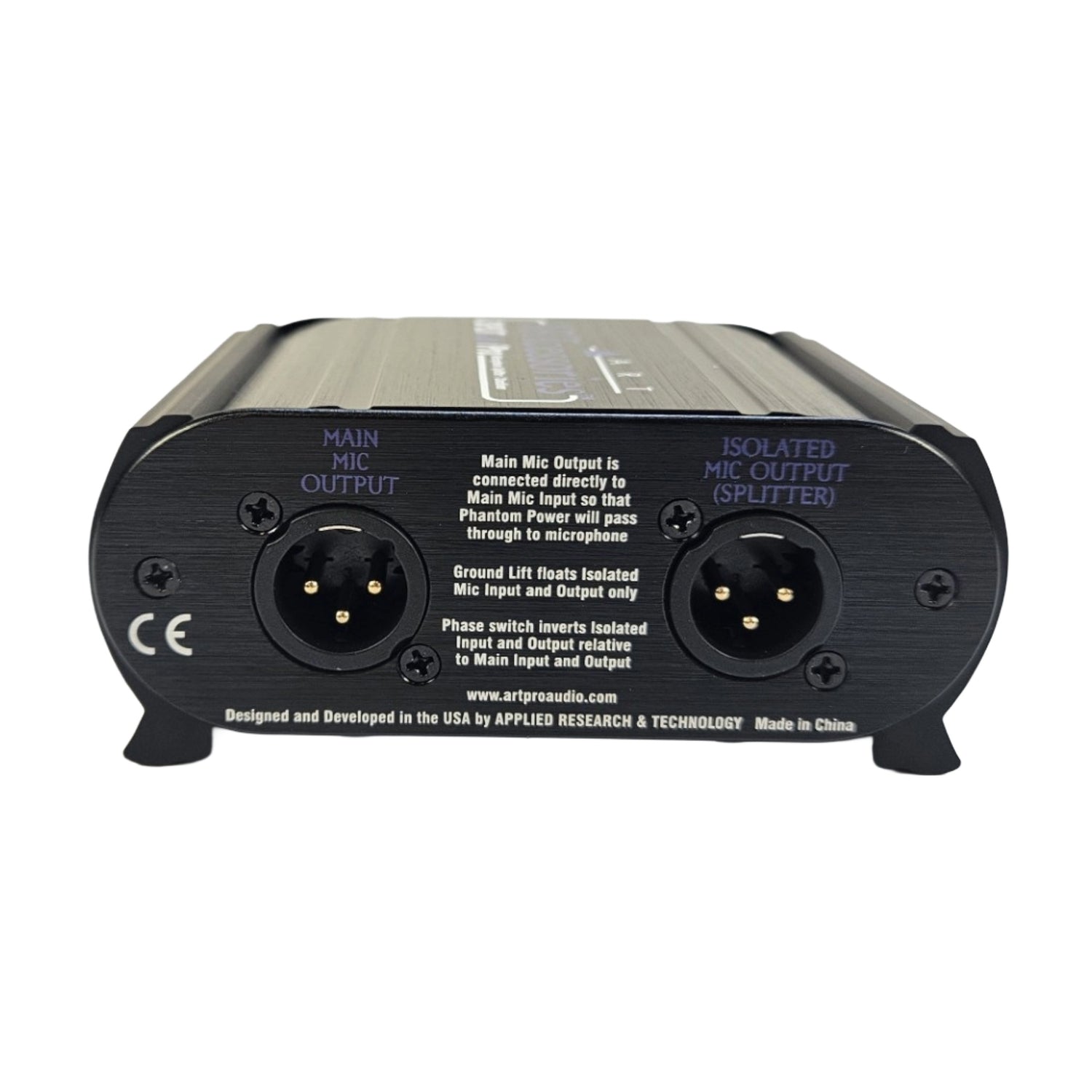

Splitter: SPLITCom Pro erbjuder en direktkopplad utgång och en isolerad utgång från en enda mikrofon. Tillämpningar inkluderar att skicka den direkta utgången till huvud- eller FOH-mixern och den andra isolerade utgången till en monitor eller inspelningsmixer. Huvudmikrofonutgången transporterar phantom-power från huvudmixern till huvudmikrofoningången för användning med kondensatormikrofoner. Phantom-power blockeras från den isolerade mikrofonutgången.

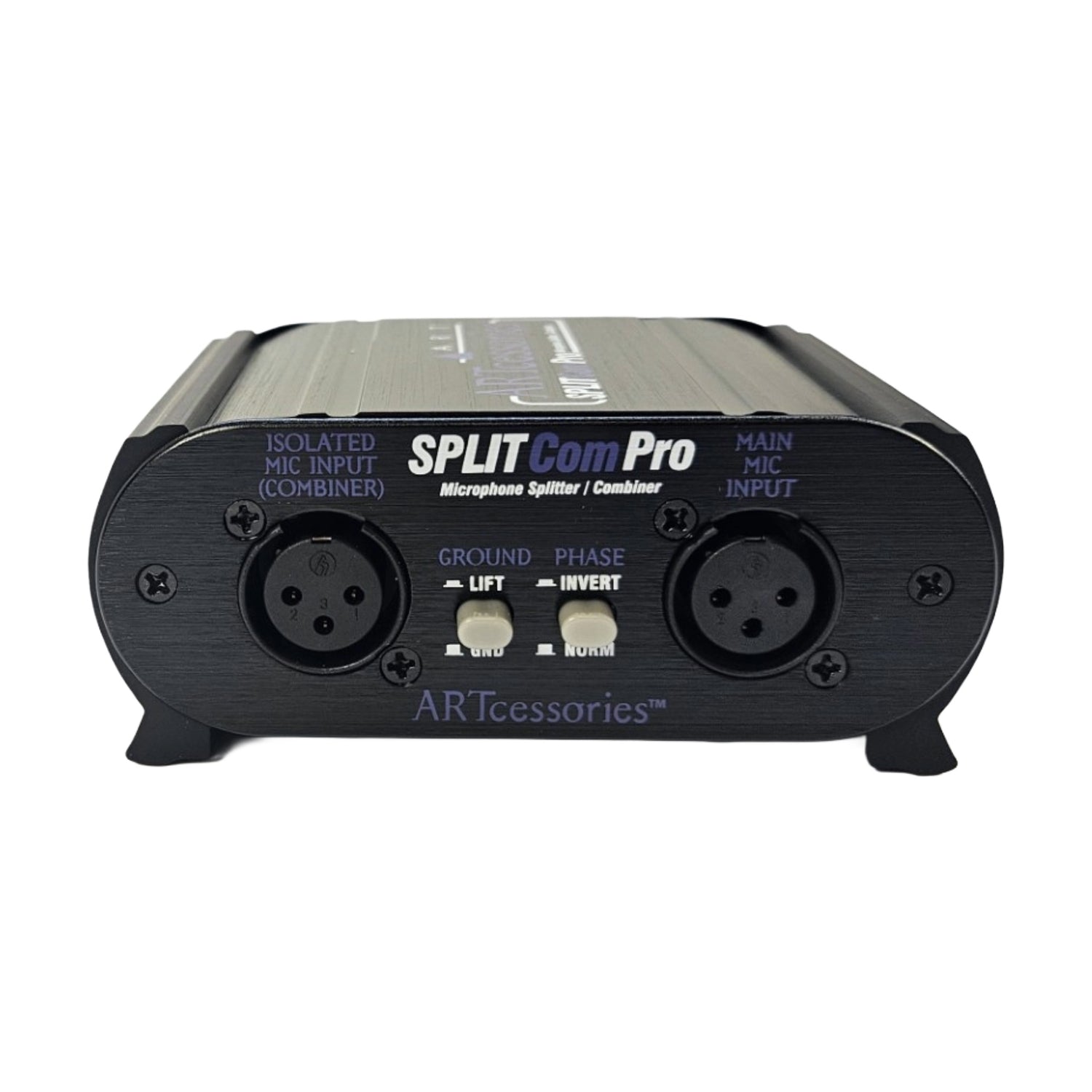

Kombinator: SPLITCom Pro erbjuder en utgång från två mikrofoningångar. PHASE-brytaren kan användas för att invertera den relativa fasen från den isolerade mikrofoningången. Tillämpningar inkluderar dubbelmikning för trummor, kör och instrumentförstärkare. Phantom-power löper igenom varje utgång till deras respektive ingång, (MAIN till MAIN, ISOLETED till ISOLATED), phantom-power blockeras från att löpa mellan MAIN och ISOLATED signalvägarna. Endast ljudet löper mellan MAIN och ISOLATED signalvägarna.

Low Distortion with Wide Frequency Response
Two Functions In One Box - Combines and/or Splits
Phase Invert Switch For Subtractive Combining
Galvanic Isolation To Block Phantom Power Between Channels
Ground Lift Switch To Reduce Noise Due To Ground Loops

Frequency Response: 20Hz to 150kHz +/- 0.2 @ 0dBu
Total Harmonic Distortion: Typical Driving Source Distortion: 150 Ohm
Phase Shift: Typical Output Load Impedance: 1k Ohm
Dimensions: 1.85" H x 4.6" W x 3.5" D (47mm x 117mm x 89mm
Weight: 0.75 lbs (0.32 kg)
Notes: All of the measurements made from the ISOLATED MIC OUTPUT with PHASE switch out (NORM) and a 150 Ω balanced source feeding the MAIN MIC INPUT and a 1k Ohm load connected to the ISOLATED MIC OUTPUT to simulate a typical "real world" microphone and mic preamplifier. 0dBu = 0.775VRMS
