Platt truss (Bi truss)

Platt truss och Bi truss för ljus, scen och evenemang

Platt truss, även kallad Bi truss eller Duo truss, består av två parallella huvudprofiler som är förbundna med mindre tvärgående rör. Konstruktionen bildar en platt trussprofil som kan användas till mindre ljusbroar, ramar, upphängningar och tekniska installationer där det inte finns behov av en triangulär eller fyrkantig profil.

I kategorin hittar du aktiva Bi-truss-element och connectors från Milos. Urvalet omfattar raka trusssektioner i olika längder samt förbindelsedelar till kompatibla trussystem.

Du kan också se hela urvalet av alutruss om konstruktionen kräver en annan profil eller flera typer av trusselement.

Vad är Bi truss?

Bi truss är uppbyggd med två huvudrör som löper parallellt med varandra. De förbinds av mindre rör som stabiliserar profilen och håller avståndet mellan huvudrören.

Den platta uppbyggnaden innebär att Bi truss tar mindre plats på djupet än:

• Trekant truss och Tri truss med tre huvudprofiler.
• Firkant truss och Quad truss med fyra huvudprofiler.

Jämfört med single truss ger Bi truss en mer sammanhängande platt konstruktion med fler möjligheter till montering och förstärkning.

Vad används platt truss till?

Mindre ljusbroar

Bi truss kan användas till mindre ljusbroar där lampor och annan teknisk utrustning monteras längs en horisontell trusssektion.

Den platta profilen kan vara praktisk vid enkla uppställningar där konstruktionen främst ska arbeta i ett plan. Det kan exempelvis vara ovanför eller bakom en DJ bås, på en mindre scen eller som en del av en utställningsmonter.

Ramar och installationer

Platt truss kan ingå i ramar för skyltar, banderoller, ljus och dekorativa element. Det begränsade djupet gör profilen relevant när konstruktionen ska placeras nära en vägg eller ingå i ett område med begränsat utrymme.

Mässor och utställningar

På mässor och i showrooms kan Bi truss användas för uppbyggnad av lätta ramar, skyltning och belysning. Trussen kan stå synlig som en del av det tekniska uttrycket eller kombineras med andra element i montrens design.

Fasta installationer

Platt truss kan även användas i fasta installationer på mindre venues, i butiker, kulturhus och utställningsområden. Även om konstruktionen inte flyttas regelbundet ska den fortfarande dimensioneras och monteras enligt tillverkarens dokumentation.

Bi truss från Milos

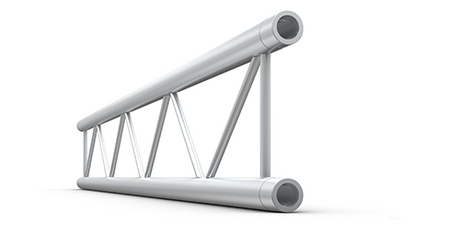

Det aktiva urvalet i kategorin består av Milos BTB Duo Truss och kompatibla förbindelsedelar.

De raka trusselementen finns för närvarande i längder på 1,5 och 2 meter. Valet av längd beror bland annat på:

• Konstruktionens totala bredd eller höjd.
• Hur många skarvar som önskas.
• Möjligheterna till transport och förvaring.
• Stödens placering.
• Vikten och placeringen av den monterade utrustningen.

Kortare element kan ge större flexibilitet under transport och uppbyggnad, medan längre sektioner kan minska antalet skarvar i konstruktionen.

Connectors och sammanfogning av Bi truss

Trusselementen förbinds med skarvstycken som är utvecklade för det specifika systemet. I kategorin finns en konisk connector från Milos som bland annat är avsedd för BTB-serien.

Vid sammanfogning bör du alltid kontrollera:

• Att connectorn passar till tillverkaren och produktserien.
• Att alla pins, splitter och övriga låsdelar är intakta.
• Att skarven är helt sammanförd.
• Att förbindelsedelarna inte har synliga skador.
• Att delarna används i den orientering som tillverkaren anger.

Det varierar från produkt till produkt vilka skarvstycken som medföljer. Kontrollera därför alltid produktbeskrivningen och förpackningens innehåll före beställning.

Fler komponenter för sammanfogning och utbyggnad finns under Alutruss tillbehör.

Kan olika trussystem kombineras?

Truss från olika tillverkare eller produktserier bör inte kombineras utan dokumentation som bekräftar kompatibilitet.

Även om två system vid första anblicken liknar varandra kan det finnas skillnader i:

• Rördiameter och godstjocklek.
• Avståndet mellan huvudprofilerna.
• Connectorernas dimensioner.
• Material och legering.
• Belastningsdata och godkännanden.

Använd därför connectors och tillbehör som tillverkaren har angett för det specifika trussystemet.

Belastning och spännvidd

Hur mycket en Bi-truss-konstruktion kan bära kan inte bedömas enbart utifrån profilens storlek eller elementets längd.

Den tillåtna belastningen beror bland annat på:

• Den fria spännvidden mellan stöden.
• Om belastningen är jämnt fördelad eller samlad i enskilda punkter.
• Trussens orientering.
• Antalet och placeringen av skarvar.
• De stativ, baser eller upphängningspunkter som används.
• Om konstruktionen används inomhus eller utomhus.

Fördelad belastning

Vid fördelad belastning placeras flera mindre enheter längs trussen. Det kan exempelvis vara flera mindre lampor fördelade över en ljusbro.

Punktbelastning

Vid punktbelastning samlas en större del av vikten på en viss plats. Det påverkar trussen annorlunda än en jämnt fördelad vikt, även om den totala vikten är densamma.

Använd alltid tillverkarens belastningstabeller och tekniska dokumentation vid planering av konstruktionen.

Montering av ljus och teknisk utrustning

Lampor, effekter och annan utrustning ska monteras med clamps, beslag eller adaptrar som passar trussens rördiameter och den specifika belastningen.

Före användning bör du kontrollera:

• Att beslagen sluter korrekt runt rören.
• Att skruvar och låsmekanismer är korrekt åtdragna.
• Att beslagen inte skadar trussens profiler.
• Att utrustningen är monterad inom trussens belastningsgränser.
• Att relevant sekundärsäkring används.

Kedjor och karbinhakar kan användas för vissa monterings- och säkringsuppgifter, men endast komponenter som är godkända för den specifika användningen bör användas runt upphängd utrustning.

Fristående och upphängda konstruktioner

Fristående Bi truss

En fristående konstruktion ska stödjas av lämpliga stativ, baser eller andra lösningar som är dimensionerade för trussen och den monterade utrustningen.

Konstruktionen ska stå på ett plant underlag och placeras så att publik eller personal inte oavsiktligt kan stöta till den.

Upphängd Bi truss

Upphängning över personer ställer särskilda krav på truss, beslag, upphängningspunkter och sekundärsäkring.

Större eller upphängda konstruktioner bör planeras och utföras av personer med nödvändig fackkompetens. Tillverkarens belastningsdata och lokala säkerhetskrav ska alltid följas.

Inomhus- och utomhusbruk

Vid inomhusbruk ska man bland annat ta hänsyn till takhöjd, utrymningsvägar, golvets bärförmåga och publikens tillgång till konstruktionen.

Utomhus påverkas trussen dessutom av vind, regn och ojämnt underlag. Banderoller, skyltar och tygbeklädnad kan fungera som vindfång och öka belastningen markant.

Utomhuskonstruktioner kräver därför en konkret bedömning av stabilitet, vindbelastning och behovet av ballast eller annan säkring.

Kontroll före och efter användning

Trusselement och connectors bör inspekteras regelbundet, särskilt när de ofta transporteras och monteras.

Kontrollera bland annat:

• Om huvudrören är raka och utan deformationer.
• Om tvärrören och svetsningarna är intakta.
• Om connectors, pins och splitter är oskadade.
• Om skarvarna kan föras korrekt samman.
• Om det finns sprickor, kraftiga repor eller bucklor.

Skadade trusselement bör inte användas innan de har bedömts enligt tillverkarens riktlinjer.

När ska du välja Tri eller Quad truss?

Bi truss passar bra för platta konstruktioner och mindre uppställningar, men en tredimensionell profil kan vara mer relevant om konstruktionen:

• Ska ha en längre fri spännvidd.
• Ska byggas i flera riktningar.
• Ska bära utrustning på flera sidor.
• Ska fungera som en större fristående ram.
• Ingår i en mer omfattande scenproduktion.

Här kan du jämföra med Tri truss och Quad truss.

Vanliga frågor om platt truss

Vad är skillnaden mellan platt truss och Bi truss?

Det handlar vanligtvis om samma typ av profil. Båda benämningarna används för truss med två parallella huvudrör.

Kan Bi truss användas för ljus?

Ja, när trussen, monteringsbeslagen och stödet är dimensionerade för lampornas vikt och placering.

Kan Bi truss användas som ljusbro?

Ja, i lämpliga konstruktioner. Den tillåtna spännvidden och belastningen ska dock alltid kontrolleras i tillverkarens dokumentation.

Medföljer connectors med trussen?

Det varierar mellan produkterna. Kontrollera alltid den specifika produktbeskrivningen och förpackningens innehåll.

Kan jag använda connectors från ett annat märke?

Inte utan dokumentation som bekräftar kompatibilitet. Använd som utgångspunkt de förbindelsedelar som tillverkaren anger för trussystemet.

Kan platt truss användas utomhus?

Ja, men vind, väder, underlag och eventuella banderoller eller tygbeklädnader måste ingå i planeringen och säkringen.

Hur vet jag hur mycket Bi truss kan bära?

Belastningsgränsen finns i tillverkarens tekniska dokumentation och beror bland annat på längd, spännvidd, stöd och belastningens placering.

Hitta platt truss, Bi truss och tillbehör för ljus och scen hos SoundStoreXL.
