Fyrkantig truss (Quad truss)

Fyrkants­truss och Quad Truss för scener, ljus och evenemang

Fyrkants­truss, även kallad Quad Truss, är en tredimensionell trussprofil med fyra parallella huvudrör. Konstruktionen ger fyra enhetliga sidor och gör profilen lämplig för ljusbryggor, scenramar, mässmontrar och tekniska installationer.

I det aktuella urvalet hittar du fyrkantiga trusselement från Alutruss och DNA i olika längder och utföranden. Innan du väljer truss bör du utgå från konstruktionens storlek, belastning, stöd och det anslutningssystem som används.

Se även det samlade urvalet av alutruss.

Vad är Quad Truss?

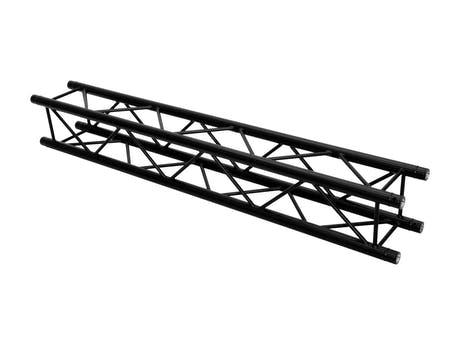

Quad Truss består av fyra huvudrör som, set från änden, bildar en kvadrat eller rektangel. Huvudrören förbinds av diagonala rör som stabiliserar profilen och fördelar krafterna genom konstruktionen.

De fyra sidorna ger flera möjligheter att montera ljus, fästen och annan kompatibel utrustning. Det gör samtidigt profilen användbar i konstruktioner där trussen kan vara synlig från flera vinklar.

Vad används fyrkants­truss till?

Quad Truss används bland annat till:

• Ljusbryggor över scener och dansgolv.
• Ramar för mässmontrar och utställningar.
• DJ- och evenemangsuppsättningar.
• Skyltar, banderoller och visuella installationer.
• Tekniska konstruktioner i butiker och showrooms.
• Fristående eller upphängda ramar.

Den konkreta konstruktionen ska alltid dimensioneras enligt tillverkarens belastningsdata och de lokala förhållandena.

Aktuella Quad Truss-serier

Alutruss QUADLOCK 6082

Det aktuella urvalet av Alutruss QUADLOCK 6082 omfattar raka trusselement i längder på 1, 1,5 och 3 meter.

De olika längderna kan användas för att anpassa konstruktionen efter önskad bredd eller höjd. Kortare element ger fler kombinationsmöjligheter, medan längre sektioner kan minska antalet skarvar.

Kollektionen innehåller dessutom en Alutruss QUADLOCK-end plate på 50 x 50 cm. En end plate kan användas som avslutning eller monteringsdel i en kompatibel konstruktion, beroende på den planerade användningen.

DNA TB4 i svart

DNA TB4-serien omfattar för närvarande svarta fyrkantiga trusselement i längder på 1, 1,5 och 2 meter.

Den svarta ytan kan vara relevant i uppsättningar där trussen ska smälta in mer diskret mot mörka scenbakgrunder, ljusutrustning eller svarta installationer.

DNA TB4 och Alutruss QUADLOCK är separata produktserier. Elementen bör därför inte kombineras om inte kompatibiliteten är dokumenterad.

Val av trusslängd

Valet av längd beror både på konstruktionen och de praktiska förhållandena kring transport, förvaring och montering.

Kortare trusselement

Kortare sektioner kan vara en fördel när:

• Konstruktionen ska anpassas till olika lokaler.
• Trussen ofta ska transporteras.
• Det finns begränsat med förvaringsutrymme.
• Det behövs fler möjliga kombinationer.

Längre trusselement

Längre sektioner kan minska antalet anslutningar i en rak sträcka. De kräver dock mer utrymme under transport och kan vara svårare att hantera på egen hand.

En längre sektion innebär inte automatiskt att konstruktionen kan bära mer. Belastningen beror bland annat på spännvidden och placeringen av den monterade utrustningen.

Quad Truss eller Tri Truss?

Valet mellan fyrkantig och triangulär truss beror på konstruktionens geometri, belastning och monteringsbehov.

Quad Truss kan vara relevant när du önskar:

• Fyra enhetliga monteringssidor.
• En symmetrisk profil.
• Möjlighet till konstruktioner som ses från flera vinklar.
• Tillgång till kompatibla hörn och anslutningar i flera riktningar.

Triangulär truss har tre huvudrör och kan vara ett alternativ när en något mindre profil passar bättre för konstruktionen.

För lättare, plana konstruktioner kan du även se Bi Truss.

Montering och kompatibilitet

Trusselement monteras med kopplingar, stift, sprintar eller andra anslutningsdelar som är utvecklade för den specifika serien.

Truss från olika tillverkare eller serier bör inte kombineras enbart utifrån profilens yttre mått. Det kan finnas skillnader bland annat i:

• Huvudrörens diameter.
• Avståndet mellan rören.
• Kopplingarnas utformning.
• Stift och låssystem.
• Aluminiumtyp och konstruktion.
• Belastningsdata.

Kontrollera alltid produktbeskrivningen för att se vilka anslutningsdelar som medföljer och vilka som eventuellt måste beställas separat.

Du hittar fler anslutnings- och monteringsdelar under Alutruss tillbehör.

Belastning och spännvidd

Den tillåtna belastningen för en Quad Truss-konstruktion beror bland annat på:

• Trussens produktserie.
• Längden på de enskilda elementen.
• Den totala fria spännvidden.
• Antalet och placeringen av stöd.
• Antalet skarvar.
• Placeringen av den monterade utrustningen.
• Om belastningen är fördelad eller koncentrerad.

En jämnt fördelad belastning påverkar trussen annorlunda än en tung punktbelastning samlad på ett ställe. Därför bör tillåten belastning alltid bedömas utifrån tillverkarens tekniska dokumentation.

Fristående och upphängda konstruktioner

Fristående konstruktioner kräver ett stabilt underlag, korrekt stöd och eventuellt ballast. Konstruktionen ska bedömas i förhållande till höjd, bredd och risken för att den välter.

Vid upphängd truss ska alla upphängningspunkter, fästen och säkerhetskomponenter vara dimensionerade för den konkreta belastningen. Det gäller både trussen och all utrustning som monteras på konstruktionen.

Se relevanta komponenter under kedjor och karbinhakar.

Montering av ljus och utrustning

Ljus, skärmar och annan teknisk utrustning ska monteras med clamps eller fästen som passar huvudrörens diameter.

Fästena ska kunna stängas korrekt utan att deformera röret. Utrustning ovanför personer ska säkras enligt gällande krav och tillverkarens anvisningar.

Vid planeringen bör vikten fördelas så ändamålsenligt som möjligt och hållas inom konstruktionens dokumenterade kapacitet.

Kontroll före montering

Trusselement och anslutningsdelar bör kontrolleras före varje montering. Kontrollera:

• Böjda eller deformerade huvudrör.
• Sprickor eller skador runt svetsar.
• Bucklor och kraftiga märken i profilerna.
• Slitna eller saknade stift och sprintar.
• Kopplingar som inte kan monteras korrekt.
• Skador på svarta eller behandlade ytor.

Skadade element bör inte användas innan de har bedömts enligt tillverkarens riktlinjer.

Vanliga frågor om Quad Truss

Vad är skillnaden mellan fyrkants­truss och Quad Truss?

Det handlar normalt om samma profiltyp. Båda benämningarna används för truss med fyra parallella huvudrör.

Medföljer kopplingar?

Det varierar mellan produkter och produktserier. Kontrollera därför alltid produktbeskrivningen och paketets innehåll.

Kan Alutruss QUADLOCK kombineras med DNA TB4?

Det bör inte antas. Produkterna kommer från olika serier och tillverkare, och kompatibiliteten måste vara dokumenterad.

Är Quad Truss alltid starkare än Tri Truss?

Inte nödvändigtvis. Belastningskapaciteten beror på den specifika serien, dimensionerna, spännvidden och konstruktionens uppbyggnad.

Kan fyrkants­truss användas utomhus?

Utomhusbruk kräver att vind, väder, underlag, ballast och eventuella banderoller eller andra vindfång ingår i bedömningen.

Hitta fyrkants­truss, anslutningsdelar och tillbehör för scen och evenemang hos SoundStoreXL.
