Tillbehör till Alutruss

Trusstillbehör, connectors, pins och adaptrar

Rätt trusstillbehör är avgörande när en konstruktion ska monteras, byggas ut, avslutas eller anpassas. I denna kollektion hittar du bland annat connectors, pins, pivots, base plates, end plates, adaptrar och reservdelar till utvalda trusssystem.

Det aktiva sortimentet omfattar produkter från Alutruss, DuraTruss, Milos, DNA och ProXL. Delarna är utvecklade för olika profiler och produktserier och bör därför inte betraktas som universella, även om de kan likna varandra.

Se även det samlade urvalet av alutruss.

Tillbehör för montering av truss

Trusselement sammanfogas vanligtvis med ett system av koniska connectors, pins och splitter. Varje del har sin egen funktion vid monteringen:

• Connectors sammanfogar de enskilda trusselementen.
• Pins låser connectorn mellan profilerna.
• Splitter eller nålar säkerställer att pins inte rör sig ut ur sammanfogningen.
• Pivots och bultar ingår i utvalda system och monteringsmetoder.

Använd endast delar som är avsedda för den specifika tillverkaren och produktserien. En felaktig connector eller pin kan eventuellt föras in i profilen utan att ge en korrekt eller dokumenterad sammanfogning.

Alutruss QUICK-LOCK-tillbehör

Det aktiva urvalet från Alutruss omfattar flera reservdelar till QUICK-LOCK-systemet, bland annat connecting cones, spare pins och olika pivots.

Det finns bland annat:

• QUICK-LOCK connecting cone.
• Spare pivot.
• Spare pin.
• Pivot med M8-mutter.
• Pivot med pin.
• Halvkonisk connector med M10-gänga.

Dessa komponenter används för olika typer av sammanfogningar. Kontrollera därför alltid artikelnummer, serie och dimensioner innan du beställer en reservdel.

Alutruss QUADLOCK-tillbehör

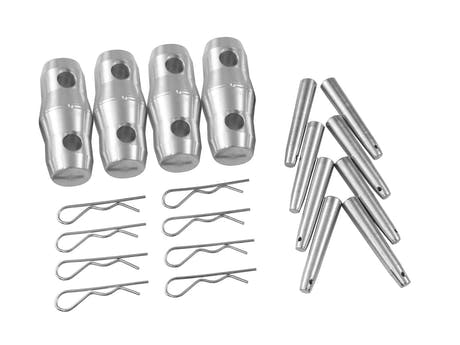

Till Alutruss QUADLOCK hittar du för närvarande monteringssatser, halvkoniska connectors och end plates.

En monteringssats kan samla flera nödvändiga delar i ett paket, medan en halvkonisk connector med gänga kan användas i särskilda monteringslösningar. End plates används som avslutnings- eller monteringskomponenter i kompatibla konstruktioner.

Om du behöver fyrkantiga trusselement kan du se vårt urval av Quad Truss.

Base plates och end plates

Base plates och end plates kan användas vid avslutning, stöd eller montering av en trusskonstruktion. Den exakta funktionen beror på plattans utformning och det trusssystem som den tillhör.

Kollektionen omfattar bland annat:

• Alutruss DECOLOCK DQ4 base plate.
• Alutruss QUADLOCK end plates.
• DuraTruss terminal piece.

En base plate gör inte automatiskt en hög eller fristående konstruktion stabil. Konstruktionens höjd, bredd, ballast, underlag och belastning måste fortfarande bedömas som en helhet.

Trussadaptrar

Trussadaptrar används för att skapa en monteringspunkt mellan truss och annan kompatibel utrustning. Det aktuella urvalet omfattar flera adaptrar från Alutruss samt en boom arm från DNA.

Vissa adaptrar levereras med clamps, medan andra kräver att lämpliga beslag köps separat. Kontrollera därför alltid:

• Vilken rördiameter adaptern passar till.
• Om clamps eller bultar ingår.
• Den tillåtna belastningen.
• Hur adaptern ska orienteras.
• Om produkten passar för den planerade användningen.

DuraTruss connectors och pins

DuraTruss-produkterna i kollektionen omfattar connectors och pins för olika DT-system.

Det finns bland annat koniska connectors till:

• DuraTruss DT 22-, DT 23- och DT 24-systemen.
• DuraTruss DT 32-, DT 33- och DT 34-systemen.

Dessutom finns en kort pin till DT 30- och DT 40-serierna samt utvalda terminal- och adapterdelar.

Beteckningarna liknar varandra, men delarna är inte nödvändigtvis kompatibla med varandra. Matcha alltid tillbehöret med den exakta serien.

Milos connectors och monteringssatser

Det aktiva Milos-sortimentet omfattar en QTM-monteringssats samt en konisk connector till BTB-, STB- och QTB-serierna.

En komplett monteringssats kan innehålla flera connectors, pins och säkerhetsnålar. Innehållet varierar dock mellan produkterna och bör därför kontrolleras på den aktuella produktsidan.

För triangulära konstruktioner kan du även se Tri Truss, medan tillbehör till platta profiler finns tillsammans med Bi Truss.

Så väljer du rätt trusstillbehör

Börja med att identifiera den exakta truss som tillbehöret ska användas tillsammans med. Kontrollera därefter följande uppgifter:

• Tillverkare.
• Produktserie.
• Profiltyp och dimension.
• Huvudrörens diameter.
• Connectorns eller pinnens artikelnummer.
• Gängtyp och storlek, om delen har gänga.
• Om ytterligare pins, splitter, bultar eller clamps krävs.

Det räcker inte att endast mäta trussens utvändiga bredd. Två system kan ha samma profilbredd men olika anslutningar, rördiametrar och belastningsdata.

Byte av pins, pivots och connectors

Pins, pivots och connectors är slitdelar som bör kontrolleras regelbundet. De ska kunna monteras utan onormalt motstånd och låsas korrekt.

Byt ut en del om du konstaterar:

• Böjda eller deformerade pins.
• Sprickor eller kraftiga märken i connectors.
• Sliten eller skadad gänga.
• Saknade eller skadade splitter.
• Sammanfogningar med onormalt stort glapp.
• Delar som inte längre kan monteras korrekt.

Försök inte räta ut allvarligt skadade connectors eller pins och återanvända dem utan tillverkarens godkännande.

Säker montering av truss och tillbehör

Alla delar i en trusskonstruktion måste passa ihop och vara dimensionerade för den aktuella belastningen. Det gäller inte bara själva trussen utan även base plates, adaptrar, clamps, upphängningar och säkerhetsdelar.

Vid upphängd utrustning ska relevanta sekundära säkringar och upphängningskomponenter användas. Se även urvalet av kedjor och karbinhakar.

Tillverkarens tekniska dokumentation och belastningsdata bör alltid följas. Vid större konstruktioner eller upphängning över personer bör installationen planeras och utföras av personer med nödvändig fackkunskap.

Vanliga frågor om trusstillbehör

Kan connectors från olika tillverkare användas tillsammans?

Endast om kompatibiliteten är dokumenterad. Ett liknande utseende eller samma utvändiga mått är inte tillräckligt.

Följer pins och splitter med en connector?

Det varierar mellan produkterna. Vissa varor är kompletta monteringssatser, medan andra endast innehåller en specifik komponent.

Vad är skillnaden mellan en connector och en pin?

Connectorn sammanfogar trussprofilerna, medan pins låser connectorn på plats. Splitter eller nålar säkrar normalt pins.

Kan en base plate användas till fristående truss?

Det beror på konstruktionens storlek, belastning, ballast och tillverkarens anvisningar. En base plate ensam garanterar inte stabilitet.

Hur hittar jag rätt reservdel?

Använd tillverkare, produktserie och artikelnummer från den befintliga trussen eller monteringsdelen. Jämför därefter uppgifterna med produktspecifikationerna.
