Intro – vad är rackpaneler
Rackpaneler är frontpaneler och täcklösningar för 19" rack, rackskåp och rackväskor, som används för ljud-, ljus-, AV- och IT-utrustning. En rackpanel kan antingen fungera som blindpanel, anslutningspanel, ventilationspanel eller som skydd för känslig utrustning. I praktiken är rackpaneler den del av racket som samlar kontakter, kablar och reglage på ett ställe, så att installationen blir mer överskådlig, säker och driftsäker – både i fasta installationer och på turné.
Medan själva rackskåpet utgör den mekaniska ramen är rackpanelerna det som skapar struktur och funktion på framsidan: här leds signaler och ström ut, här täcks oanvända höjdenheter, och här säkerställs korrekt luftcirkulation runt värmekänsliga enheter. Utan genomtänkta rackpaneler slutar många setups snabbt som ett svåröverskådligt kabeltrassel som är svårt att felsöka och underhålla.
Hos SoundStoreXL hittar du framför allt rackpaneler för professionella ljud- och ljusapplikationer: standard 19" paneler i olika höjder (U-storlekar), blindpaneler, paneler med hål för D-type-kontakter, kabelpaneler för genomföringar samt ventilationspaneler. De kan användas i förstärkarrack, effektrack, stagebox-lösningar, AV-installationer, serverrack och mycket mer.
Så väljer du rätt typ av rackpaneler
Valet av rackpanel beror först och främst på vad du vill uppnå med ditt rack. Ska det främst se prydligt ut, vill du samla många anslutningar på ett ställe, eller är kylning och luftflöde viktigast? Här är de viktigaste sakerna att tänka på när du väljer rackpaneler till ditt setup.
Börja med att definiera ditt syfte. Vanligtvis behöver du en kombination av olika paneltyper: kanske en anslutningspanel med XLR- och strömuttag högst upp, blindpaneler för att täcka öppningar, kabelpaneler för kabelgenomföringar och ventilationspaneler runt enheter som blir varma. När du har kartlagt behovet kan du fördela funktionerna på konkreta 19" rackpaneler i önskade höjder.
Nästa steg är att välja rätt höjd (antal U). Standard i branschen är 1U, 2U, 3U osv., där 1U motsvarar cirka 44,45 mm i höjd. Små, enkla paneler, t.ex. med få anslutningar eller som blindpaneler, är ofta 1U, medan större anslutningspaneler eller ytor med många D-type-hål kan kräva 2U eller mer för att ge plats för kablar och en bra montering. Planera i förväg hur många enheter du vill placera i racket, så att du säkerställer att det finns plats för både paneler, utrustning och eventuella framtida utbyggnader.
Materialvalet har också betydelse. De flesta professionella rackpaneler är tillverkade i stål och pulverlackerade svarta för att matcha vanliga racksystem. Stål ger hög mekanisk styrka och god hållbarhet, vilket är viktigt om racket ska med på turné eller användas i en tuff miljö. I speciella setups kan lättare material eller paneler med plexiglas vara relevanta, t.ex. om man vill skydda inställningarna på en effektenhet men ändå kunna se och övervaka fronten.
Fundera också på vilka kontakter och genomföringar du behöver. Många rackpaneler levereras antingen som blindpaneler utan hål eller som paneler förberedda med standardutskärningar för D-typ-chassikontakter. D-typ är en utbredd standard för XLR-, Speakon-, PowerCON- och många kombinationskontakter, så en panel med D-typ-utskärningar ger stor flexibilitet och möjlighet att anpassa panelen med exakt de kontakter du behöver. För kombinerade installationspaneler kan du även komplettera med kabelgenomföringar och bussningar, så att kablar kan föras in och ut utan vassa kanter.
Slutligen är luftflöde och kylning avgörande i många rack. Trånga rackskåp fyllda med förstärkare, digitala enheter och strömfördelning genererar mycket värme. Här är ventilationspaneler med horisontella eller vertikala slots ett enkelt sätt att förbättra luftcirkulationen utan att lämna stora öppna hål. Genom att kombinera ventilationspaneler och blindplåtar kan du styra luftflödet och säkerställa att varma komponenter får tillräcklig kylning.
Tekniker och funktioner
- Rackpaneler med D-typ-utskärningar
- Blindpaneler och kabelplåtar
- Ventilationspaneler och skyddspaneler
Rackpaneler med D-typ-utskärningar är bland de mest flexibla lösningarna för professionella ljud- och AV-installationer. Här är panelen fabriksstansad med ett antal standard D-typ-hål, som passar ett brett urval av chassikontakter. Det gör det möjligt att bygga egna anslutningspaneler, där du själv kombinerar XLR, nätuttag, högtalarkontakter, nätverkskontakter och andra anslutningar i samma panel. Fördelen är att alla anslutningar samlas överskådligt på racket front, så att tekniker snabbt kan patcha och felsöka utan att behöva gå in bakom racket.
Blindplåtar (ofta kallade blindpaneler) är enkla, men viktiga komponenter. De täcker oanvända U-enheter, skyddar mot damm och smuts och ger racket ett rent och professionellt intryck. I live-rack skyddar blindplåtar även kablar och kontakter bakom panelen mot slag och stötar när utrustningen transporteras. Blindplåtar finns i olika höjder, så att du kan fylla både små och större öppningar i racket och samtidigt behålla en logisk struktur i höjdfördelningen.
Kabelplåtar är en särskild typ av rackpanel, som är utrustad med kabelgenomföringar – ofta i form av gummilister, borstlister eller utskärningar där kablar kan föras in och ut ur racket. Det är en effektiv lösning när du vill hålla fronten prydlig, men ändå ha flexibel åtkomst till lösa kablar, som t.ex. strömkablar, signalkablar för tillfälliga uppställningar eller nätverksanslutningar. Kabelplåtar hjälper samtidigt till att skydda kablar mot vassa kanter, så risken för slitage och brott minskar.

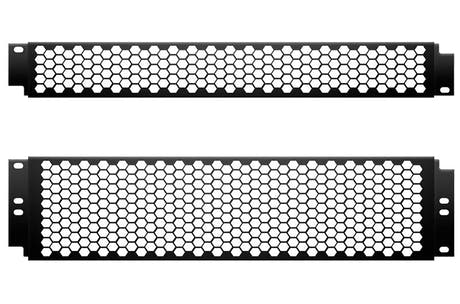

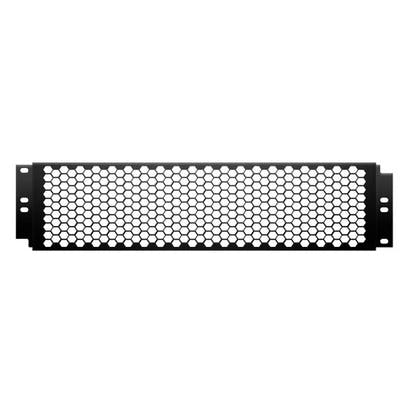

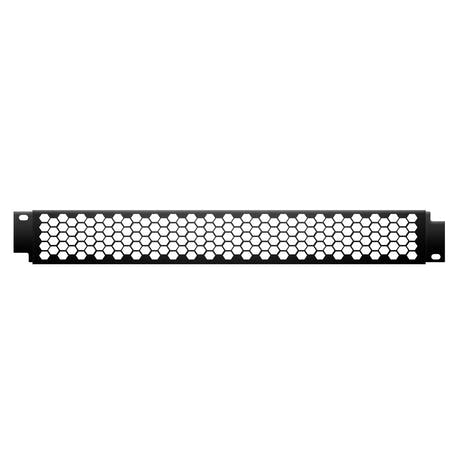

Ventilationspaneler är utformade med slitsar eller perforeringar som säkerställer luftcirkulation i racket. De finns vanligtvis som 1U- eller 2U-paneler, antingen plana eller U-formade. U-formade paneler ger lite extra volym och kan användas för att skapa avstånd mellan värmekällor och andra enheter, så att värmen lättare kan ventileras bort. Valet mellan horisontella och vertikala ventilationsslitsar handlar främst om placering och design – funktionellt handlar det om att säkerställa att varm luft har en naturlig väg ut ur racket, ofta uppåt.
Skyddspaneler med t.ex. plexiglasfront kombinerar fysiskt skydd och visuell åtkomst. De kan t.ex. användas för att skydda knappar och inställningar på effekt-enheter, processorer eller mixers, som sällan behöver justeras under drift, men ändå måste kunna avläsas. En sådan panel monteras framför enheten och har vanligtvis ett lämpligt djup, så att reglagen inte berörs av panelen, men fortfarande är skyddade mot oavsiktlig beröring.
Populära varumärken hos SoundStoreXL
I kategorin rackpaneler och tillbehör arbetar SoundStoreXL framför allt med tillverkare som är kända inom touring, installation och professionell ljudproduktion. Dessa tillverkare fokuserar på robust konstruktion, standardiserade mått och genomtänkt montering, så att racket håller för många års daglig användning.
Vissa tillverkare är särskilt kända för flexibla rackpaneler med D-type-utskärningar, blindpaneler i många olika U-höjder och kabelpaneler med praktiska kabelgenomföringar. Andra har specialiserat sig på tunga rack-skenor, kraftiga rackprofiler och tillbehör som burmuttrar och skruvar, som gör det enkelt att bygga kompletta racksystem från grunden.
Gemensamt för de varumärken du hittar hos SoundStoreXL är fokus på standardiserad 19"-kompatibilitet och professionell kvalitet snarare än dekorativa lösningar. Det innebär att paneler, skenor och tillbehör passar ihop över olika serier och kan kombineras fritt. Du kan därför tryggt blanda olika typer av paneler i samma rack utan att kompromissa med passform eller stabilitet.
Flera av leverantörerna har rötter i live- och touringbranschen, där utrustningen utsätts för hårda påfrestningar, frekvent transport samt snabb upp- och nedmontering. Deras erfarenhet syns i detaljerna: rundade kanter, genomgående pulverlackering, precisa hålbilder enligt IEC-standarder och genomtänkta lösningar för både rackets fram- och baksida. Det gör rackpanelerna väl lämpade för professionella ljudföretag, installationsfirmor, teatrar, livescener och seriösa hemmabrukare.
